Замена материнской платы HP Chromebook 11-v019wm

Отключите адаптер питания от разъема зарядки и извлеките все внешние носители из Chromebook.

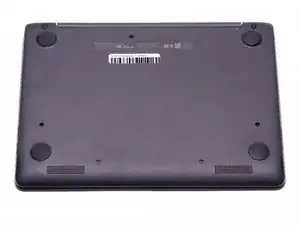

Переверните Chromebook так, чтобы дно компьютера было обращено вверх, а петля экрана — вдали от вас.

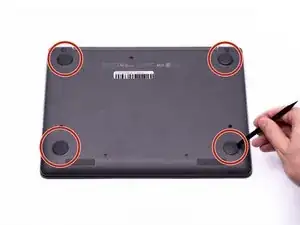

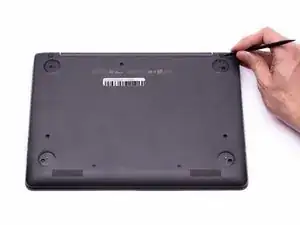

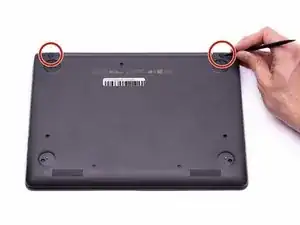

Снимите (4) резиновые ножки пластиковой лопаткой, чтобы обнаружить винты под ними.

Резиновые ножки закреплены на клею и могут требовать времени для снятия.

Снимите (2) овальные резиновые заглушки винтов возле петли Chromebook.

Резиновые заглушки винтов закреплены на клею и могут требовать времени для снятия.

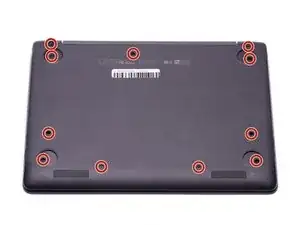

Удалите (11) винтов длиной 5,2 мм крестовой отверткой Phillips #00.

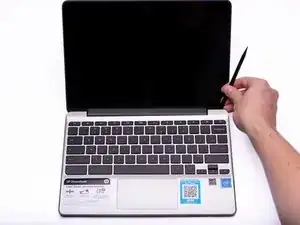

Установите Chromebook в вертикальное положение и откройте экран полностью.

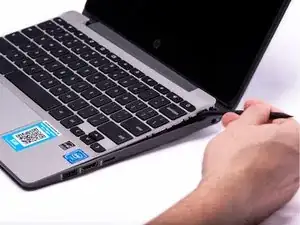

От начала у петли вставьте лопатку между серебристой панелью клавиатуры и темно-серым корпусом.

Подденьте вверх, чтобы освободить защёлки, фиксирующие клавиатуру в корпусе.

Повторите эту процедуру по периметру клавиатуры, чтобы убедиться, что все защёлки освобождены.

Когда все защёлки будут освобождены, аккуратно приподнимите клавиатуру, чтобы получить доступ к (2) ленточным кабелям с нулевым усилием вставки (ZIF).

С помощью крючка на лопатке Halberd поднимите язычок ZIF-разъёма для ленточного кабеля клавиатуры. Ленточный кабель клавиатуры — это больший из двух кабелей.

Оставшиеся шаги следует выполнять с антистатическим браслетом, чтобы предотвратить повреждение чувствительных к электростатическому разряду компонентов.

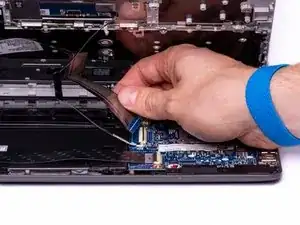

При поднятом язычке ZIF-разъёма аккуратно пальцами вытащите ленточный кабель клавиатуры из разъёма.

С помощью крючка на лопатке Halberd поднимите ZIF-разъём, удерживающий ленточный кабель тачпада. Ленточный кабель тачпада — меньший из двух кабелей.

При поднятом язычке ZIF-разъёма аккуратно пальцами вытащите ленточный кабель тачпада из разъёма.

После отсоединения обоих ленточных кабелей клавиатуру теперь можно безопасно снять с Chromebook.

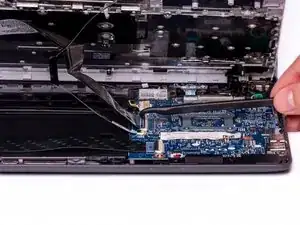

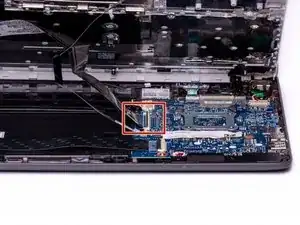

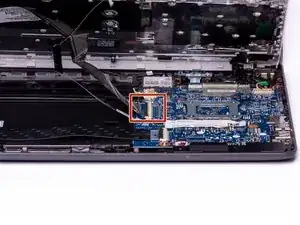

С помощью крючка на лопатке Halberd поднимите ZIF-разъём платы внешних носителей, подключённый к материнской плате.

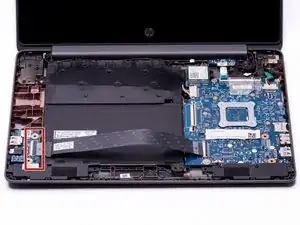

Ленточный кабель внешних носителей проходит через аккумулятор и подключён к плате внешних носителей слева и к материнской плате справа.

При поднятом ZIF-разъёме платы внешних носителей аккуратно пальцами удалите медиа-кабель с материнской платы.

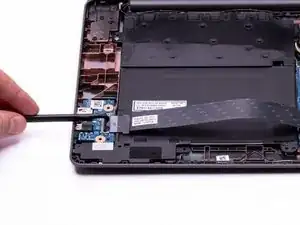

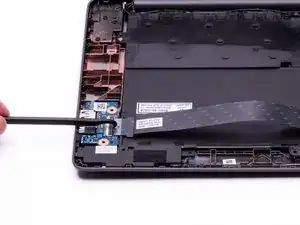

С помощью крючка на лопатке Halberd поднимите ZIF-разъём на плате внешних носителей.

При поднятом язычке ZIF-разъёма аккуратно пальцами полностью извлеките медиа-кабель из сборки компьютера.

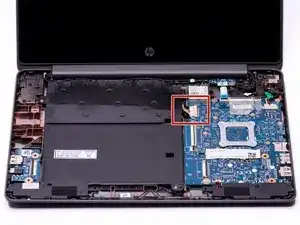

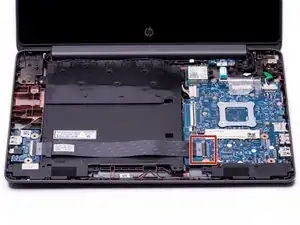

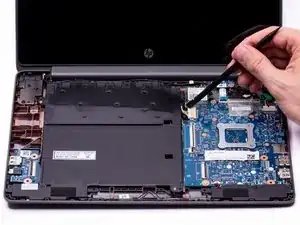

Используйте любой конец лопатки, чтобы отсоединить разъём соединительного кабеля батареи от материнской платы.

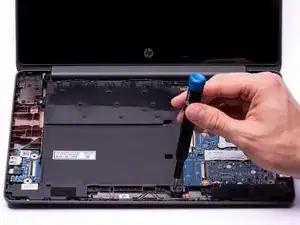

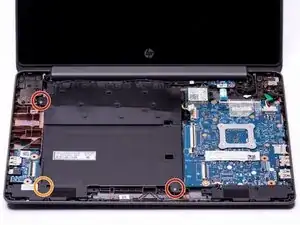

Используя крестовую отвертку Phillips #00, отвинтите два серебристых винта длиной 3,4 мм, крепящих аккумулятор.

Используя крестовую отвертку Phillips #00, отвинтите черный винт длиной 4,8 мм, крепящий аккумулятор. Этот винт также фиксирует левый динамик к корпусу.

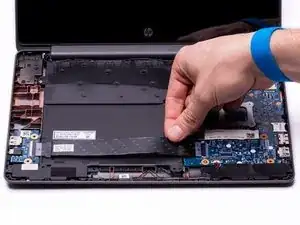

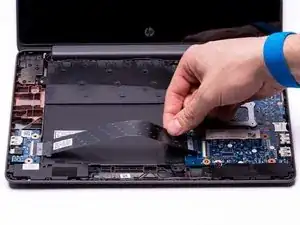

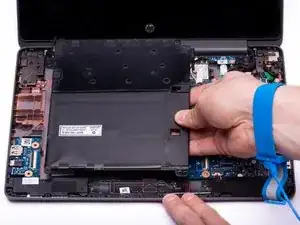

Осторожно поднимите аккумулятор и выньте его из корпуса.

Кабели антенны WLAN проходят через вырез в верхнем левом углу аккумулятора. Чтобы не повредить кабель, убедитесь, что кабели антенны WLAN убраны с пути перед снятием аккумулятора.

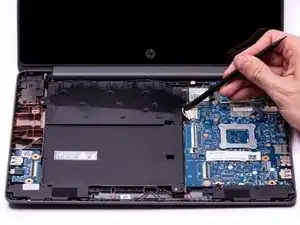

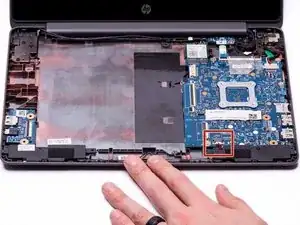

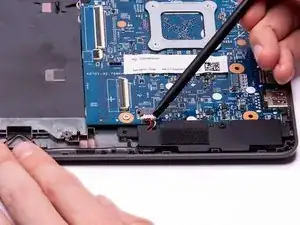

Используя любую сторону лопатки, отсоедините кабель динамика от разъема-пучка, расположенного в нижней части материнской платы.

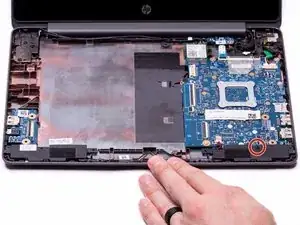

Используя крестовую отвертку Phillips #00, отвинтите винт длиной 4,8 мм, фиксирующий правый динамик к корпусу Chromebook.

Винт 4,8 мм, фиксирующий левый динамик, был удален при снятии аккумулятора Chromebook.

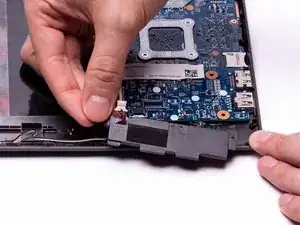

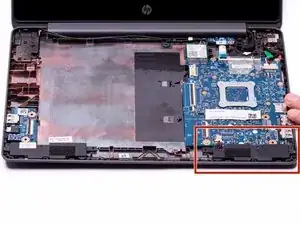

Осторожно выньте правый динамик из сборки компьютера.

Кабель, соединяющий левый и правый динамики, очень тонкий и проходит по серии маленьких клипс. При снятии и установке направляйте кабель через эти клипсы и избегайте сильного натяжения кабеля.

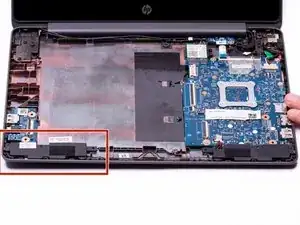

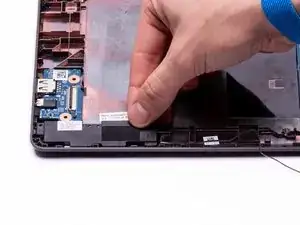

Осторожно выньте левый динамик из сборки компьютера.

Кабель, соединяющий левый и правый динамики, очень тонкий и проходит по серии маленьких клипс. При снятии и установке направляйте кабель через эти клипсы и избегайте сильного натяжения кабеля.

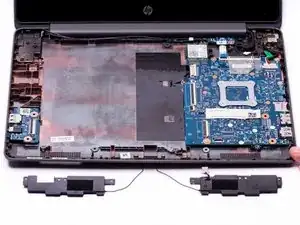

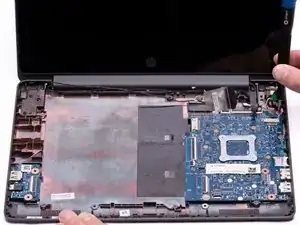

Левые и правые динамики успешно сняты.

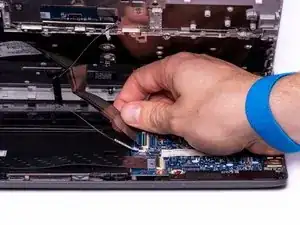

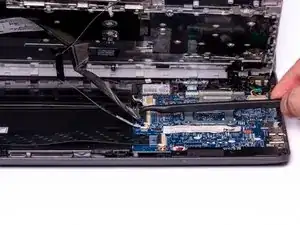

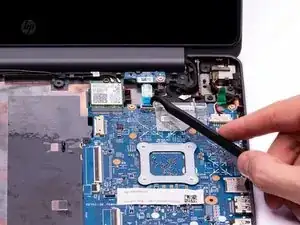

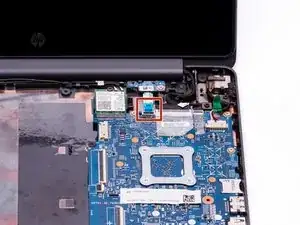

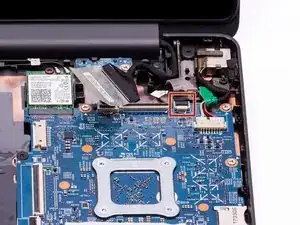

Используя крючок на лопатке «алебарда», аккуратно приподнимите защелку ZIF-разъёма, соединяющего ленточный кабель платы датчика Холла с материнской платой.

При поднятой защёлке ZIF аккуратно сожмите синюю монтажную вкладку и извлеките ленточный кабель платы датчика Холла из ZIF-разъёма.

Используя пальцы или крючок на лопатке «алебарда», аккуратно приподнимите прозрачную пластиковую наклейку, чтобы открыть ZIF-разъём, фиксирующий LVDS-кабель сенсорного дисплея к материнской плате.

Этот шаг выполняется только для доступа к ZIF-разъему сенсорного дисплея. Не у всех Chromebook может быть пластиковая наклейка, покрывающая ZIF-разъём. Если наклейки нет, этот шаг можно пропустить.

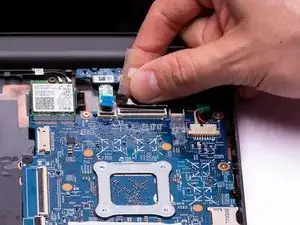

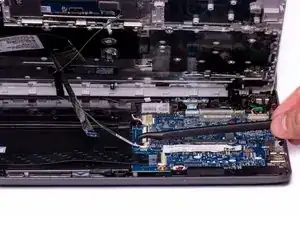

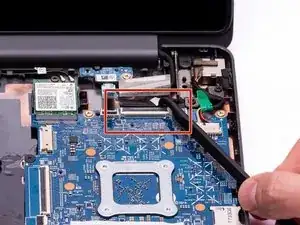

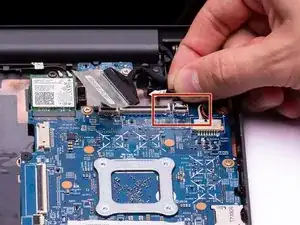

Используя крючок на лопатке «алебарда», аккуратно приподнимите защёлку ZIF-разъёма, фиксирующую LVDS-кабель сенсорного дисплея к материнской плате.

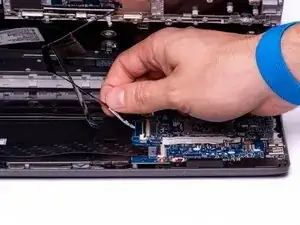

При поднятой защёлке ZIF аккуратно извлеките LVDS-кабель сенсорного дисплея из ZIF-разъёма.

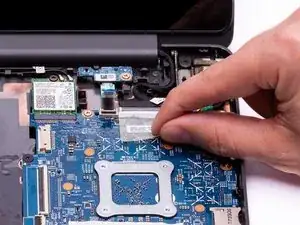

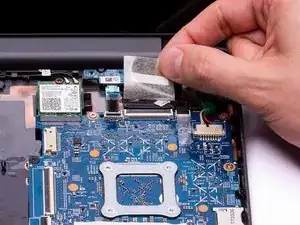

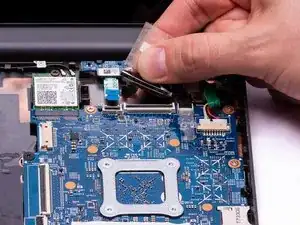

Используя пальцы или крючок на лопатке «алебарда», аккуратно приподнимите пластиковую наклейку, чтобы открыть ZIF-разъём веб-камеры.

Этот шаг выполняется только для доступа к ZIF-разъёму веб-камеры. Не у всех Chromebook может быть пластиковая наклейка, покрывающая ZIF-разъём. Если наклейки нет, этот шаг можно пропустить.

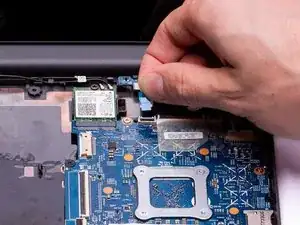

Используя крючок на лопатке «алебарда», аккуратно приподнимите защёлку ZIF-разъёма веб-камеры.

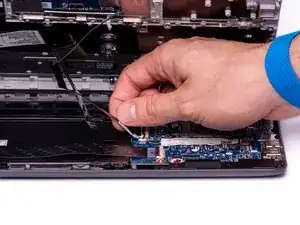

При поднятой защёлке ZIF аккуратно сожмите черную монтажную вкладку и извлеките разъём из ZIF-разъёма на материнской плате.

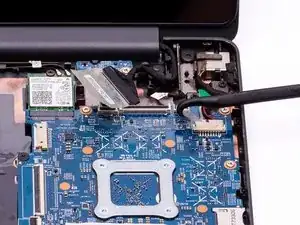

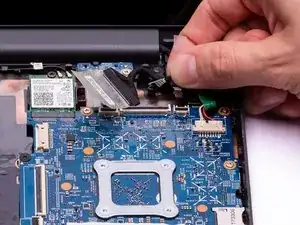

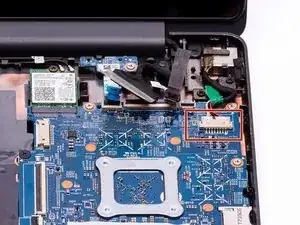

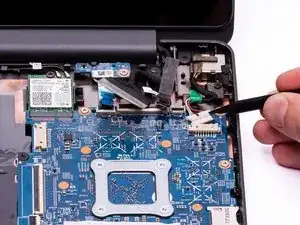

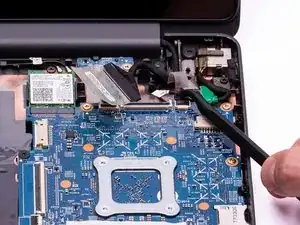

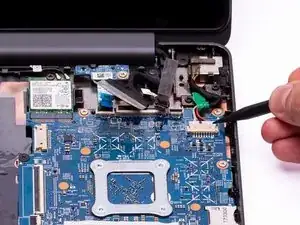

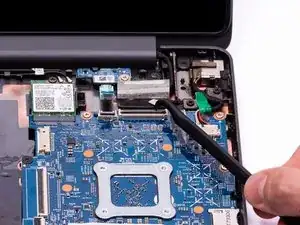

Любым концом лопатки извлеките кабель порта зарядки из разъёма-пучка на материнской плате.

Если разъём не сдвигается при нажатии с одной стороны, нажмите с другой стороны, чтобы равномерно извлечь разъём.

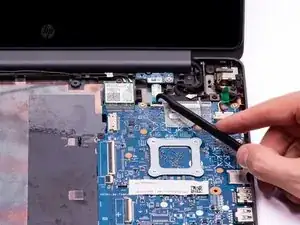

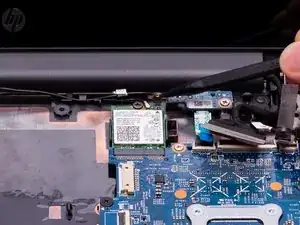

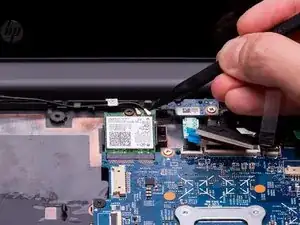

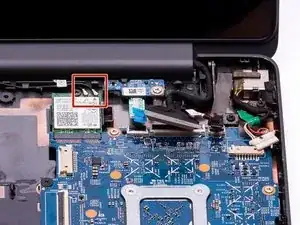

Используя тонкий наконечник лопатки, аккуратно поднимите (2) коаксиальных разъема антенны на модуле WLAN.

(2) антенных кабеля идут вдоль верхней части корпуса Chromebook и прикреплены к сенсорному дисплею. Убедитесь, что антенные кабели выведены из направляющих, чтобы избежать их повреждения.

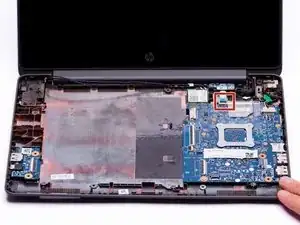

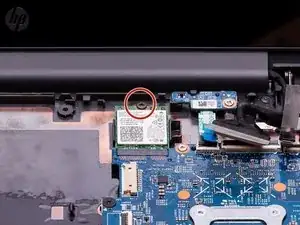

Используя крестовую отвертку Phillips #00, удалите винт 3,5 мм с модуля WLAN.

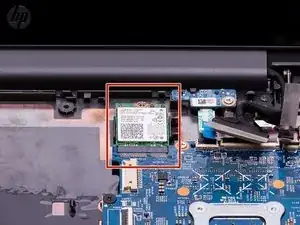

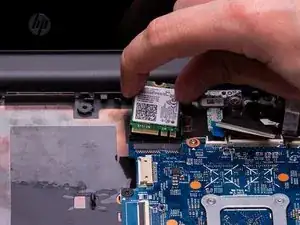

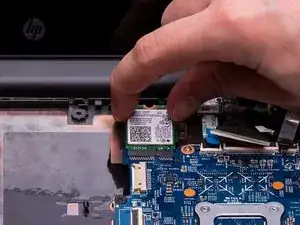

Аккуратно приподнимите и сдвиньте модуль WLAN из разъема WLAN в верхней части материнской платы.

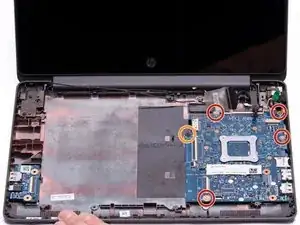

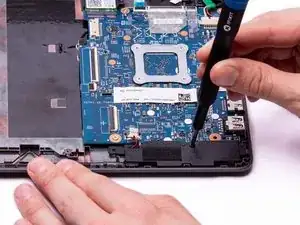

Используя крестовую отвертку Phillips #00, удалите (4) винта 3,3 мм с материнской платы.

Используя крестовую отвертку Phillips #00, удалите винт 3,5 мм с материнской платы.

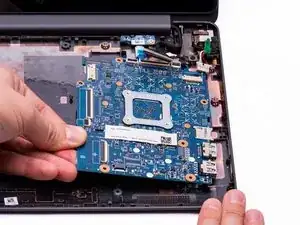

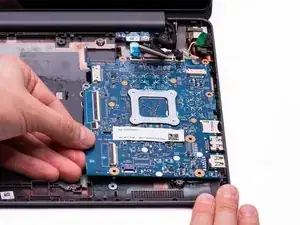

Аккуратно приподнимите и потяните материнскую плату к центру основания, чтобы извлечь её из сборки компьютера.
