Замена петель панели дисплея HP Chromebook 11A G6 EE
Петли HP Chromebook позволяют открывать и закрывать Chromebook. Они являются опорой устройства, соединяющей клавиатуру с дисплеем.
В некоторых случаях винты, соединяющие петли с корпусом, могут ослабнуть и вызвать проблемы с открыванием и закрыванием ноутбука. Это может привести к более серьёзным повреждениям устройства, если проблему не устранить.
Прежде чем предполагать, что петли ноутбука нужно заменить, используйте это руководство по устранению неполадок, чтобы попытаться исправить проблему.
Перед началом работы выполните следующие действия:
- Отключите все внешние устройства и подключения от устройства.
- Убедитесь, что устройство отключено от питания и Выключите устройство через операционную систему Chromebook.
Используйте следующее руководство по замене, чтобы получить доступ к петлям панели дисплея и отремонтировать или заменить их.
Шаг 1
Удалите шесть винтов длиной 6,6 мм из задней крышки с помощью крестовой отвертки Phillips #1.
Удалите два винта длиной 8,7 мм из задней крышки с помощью крестовой отвертки Phillips #1.
Переверните компьютер и откройте его, как будто собираетесь работать за ним.
Шаг 2
Используйте инструмент для вскрытия iFixit, чтобы попасть между окантовкой клавиатуры и внешним краем ноутбука.
Со всех сторон есть несколько защёлок, которые необходимо освободить. Вы услышите и почувствуете щелчок при отпускании каждой защёлки.
Проводите инструментом для вскрытия или лопаткой по периметру, пока клавиатура не будет отсоединена со всех сторон.
Для этого потребуется некоторое усилие. Единственное, чего не следует делать — вставлять лопатку слишком глубоко под клавиатуру. Это может повредить внутренние компоненты.
Шаг 3
Аккуратно приподнимите верхнюю часть клавиатуры, чтобы получить доступ к ленточным кабелям, соединяющим её с устройством.
Используйте наконечник лопатки или ноготь, чтобы поднять небольшой фиксатор на каждом разъёме. Затем вытащите разъём.
Снимите клавиатуру и отложите в сторону.
Шаг 4

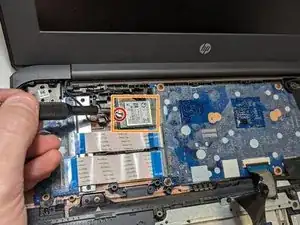

С помощью крестовой отвертки Phillips #1 отвинтите винт 2,5 мм, крепящий беспроводной модуль.
Осторожно отогните ленту и выньте беспроводной модуль.
Тщательно обратите внимание на прокладку проводов от панели дисплея к беспроводному модулю.
Шаг 5
С помощью инструмента для вскрытия iFixit осторожно подденьте рамку верхнего корпуса и приподнимите её.
Поверните инструмент для вскрытия по часовой стрелке по краю ноутбука, отделяя переднюю панель от верхнего корпуса.
По возможности уложите ноутбук плоско.

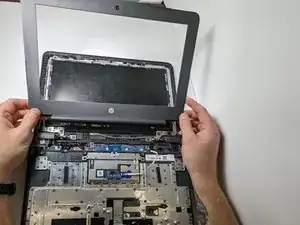

Аккуратно приподнимите рамку и подтяните верхнюю часть верхней крышки к себе.
Рамка приклеена к ЖК-дисплею.
Когда рамка будет приблизительно под углом 90 градусов к основанию, потяните нижнюю часть рамки к себе, отделяя рамку от верхнего корпуса.
Шаг 6

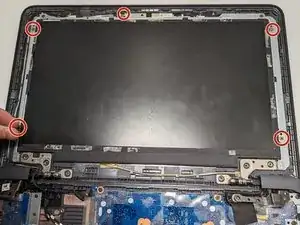

Используйте крестовую отвертку Phillips #000, чтобы снять пять винтов длиной 2 мм с лицевой рамки дисплейного модуля.
Шаг 7

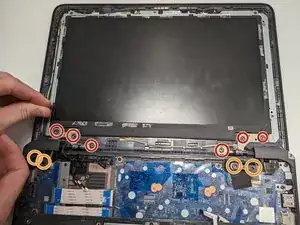

Используйте крестовую отвертку Phillips #1, чтобы снять три винта длиной 2,5 мм, которые крепят каждую петлю панели дисплея к корпусу дисплея.
Поднимите верхушки левой и правой петель к себе, отделяя их от верхнего корпуса.
Используйте крестовую отвертку Phillips #1, чтобы снять два винта длиной 2,5 мм, которые крепят петлю к нижней части корпуса.
Шаг 8
Отклейте ленту, которая фиксирует веб-камеру к левой петле панели дисплея.
Осторожно вытяните разъём веб-камеры.
Разделите кабель перед снятием петли, чтобы избежать защемления.
Тщательно обратите внимание на прокладку кабелей.
Шаг 9

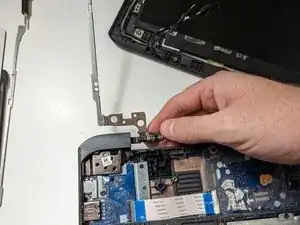

Поверните петлю от себя, одновременно оказывая небольшое давление к центру устройства, чтобы выдвинуть её из гнезда.
Повторите этот шаг для правой петли.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
