Замена сенсорного дисплея HP Chromebook 11-v019wm

Отключите адаптер питания от разъёма зарядки и отсоедините все внешние устройства от Chromebook.

Поверните Chromebook вверх дном так, чтобы шарнир был направлен от вас.

Снимите (4) резиновые ножки с помощью пластиковой лопатки, чтобы открыть доступ к винтам под ними.

Резиновые ножки приклеены и могут сниматься с усилием.

Снимите две овальные резиновые заглушки винтов, расположенные рядом с шарниром Chromebook.

Резиновые заглушки винтов приклеены и могут сниматься с усилием.

Выкрутите (11) винтов длиной 5,2 мм с помощью отвёртки Phillips #00.

Установите Chromebook вертикально и полностью откройте экран.

Начиная от шарнира, вставьте лопатку между серебристой клавиатурной платой и угольно-серым корпусом.

Поднимайте лопатку вверх, чтобы освободить защёлки, удерживающие клавиатуру в корпусе.

Повторите это действие по всему периметру клавиатуры, чтобы отсоединить все защёлки.

После освобождения всех защёлок аккуратно поднимите клавиатуру, чтобы получить доступ к двум ленточным кабелям с нулевым усилием вставки (ZIF).

Используя крюк лопатки-алебарды, приподнимите зажим разъёма ZIF, к которому подключён ленточный кабель клавиатуры. Кабель клавиатуры — более крупный из двух кабелей.

На оставшихся шагах необходимо работать в антистатическом браслете, чтобы не повредить компоненты, чувствительные к электростатическому разряду (ЭСР).

Когда зажим разъёма ZIF поднят в вертикальное положение, пальцами аккуратно извлеките ленточный кабель клавиатуры из разъёма.

Используя крюк лопатки-алебарды, приподнимите разъём ZIF, к которому подключён ленточный кабель тачпада. Кабель тачпада — более мелкий из двух кабелей.

Когда зажим разъёма ZIF поднят в вертикальное положение, пальцами аккуратно извлеките ленточный кабель тачпада из разъёма.

После отключения обоих ленточных кабелей клавиатуру можно безопасно снять с Chromebook.

Используя крюк лопатки-алебарды, приподнимите разъём ZIF внешней платы расширения, подключённой к материнской плате.

Ленточный кабель внешнего разъёма проходит рядом с батареей и подключён с одной стороны к плате внешнего разъёма слева, а с другой — к материнской плате справа.

После поднятия разъёма ZIF внешней платы расширения аккуратно извлеките кабель внешнего разъёма с материнской платы пальцами.

Используя крюк лопатки-алебарды, приподнимите разъём ZIF на внешней плате расширения.

Когда зажим разъёма ZIF находится в вертикальном положении, пальцами аккуратно полностью извлеките кабель внешнего разъёма из блока компьютера.

Используйте любой конец лопатки для отсоединения разъёма кабеля батареи от материнской платы.

Отвёрткой Phillips #00 открутите два серебристых винта длиной 3,4 мм от батареи.

Отвёрткой Phillips #00 открутите чёрный винт длиной 4,8 мм от батареи. Этот винт также крепит левый динамик к корпусу.

Аккуратно поднимите батарею из корпуса.

Кабели антенны WLAN проходят через фиксатор в левом верхнем углу батареи. Чтобы не повредить кабель, убедитесь, что кабели WLAN находятся в стороне перед извлечением батареи.

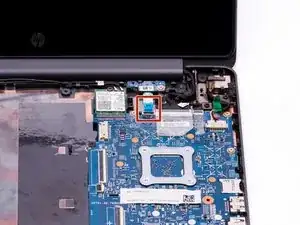

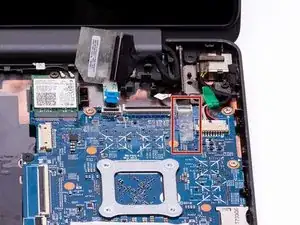

Используя крюк лопатки-алебарды, аккуратно приподнимите фиксатор разъёма ZIF, который соединяет ленточный кабель платы датчика Холла с материнской платой.

Когда фиксатор разъёма ZIF будет в вертикальном положении, аккуратно захватите синий язычок подъёма и извлеките ленточный кабель датчика Холла из разъёма ZIF.

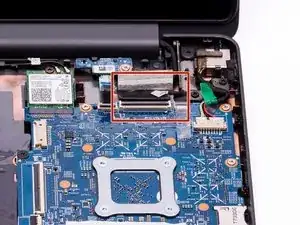

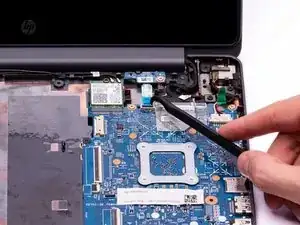

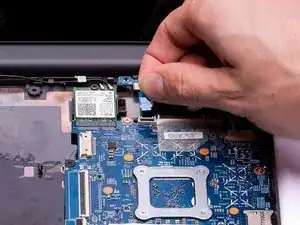

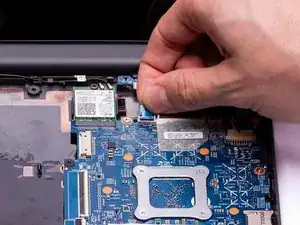

Пальцами или крюком лопатки-алебарды аккуратно приподнимите прозрачную пластиковую наклейку, чтобы открыть разъём ZIF, который крепит дисплей с сенсорным экраном LVDS к материнской плате.

Этот шаг выполняется только для доступа к разъёму ZIF сенсорного экрана. На всех Chromebook'ах может не быть этой пластиковой наклейки, закрывающей разъём ZIF. Если наклейки нет, этот шаг можно пропустить.

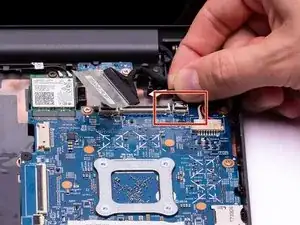

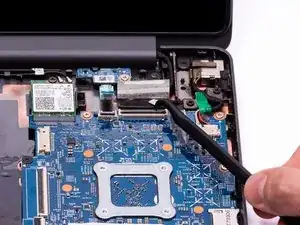

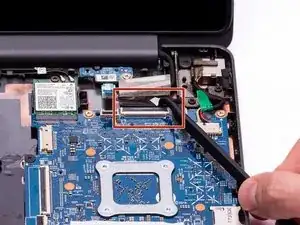

Используя крюк лопатки-алебарды, аккуратно поднимите фиксатор разъёма ZIF, который крепит кабель дисплея с сенсорным экраном LVDS к материнской плате.

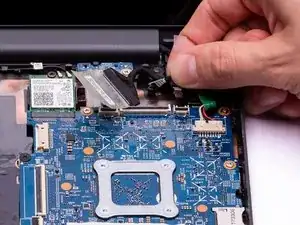

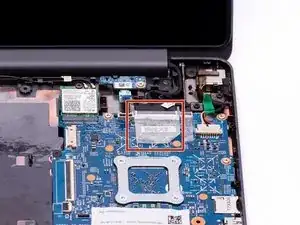

Когда фиксатор разъёма ZIF будет в вертикальном положении, аккуратно извлеките кабель сенсорного экрана LVDS из разъёма ZIF.

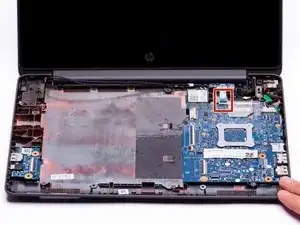

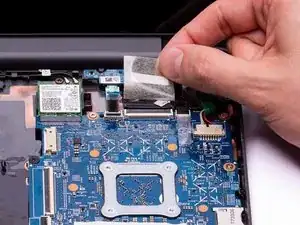

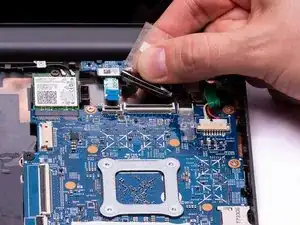

Пальцами или крюком лопатки-алебарды аккуратно приподнимите пластиковую наклейку, чтобы открыть разъём ZIF веб-камеры.

Этот шаг выполняется только для доступа к разъёму ZIF веб-камеры. На всех Chromebook'ах может не быть этой пластиковой наклейки, закрывающей разъём ZIF. Если наклейки нет, этот шаг можно пропустить.

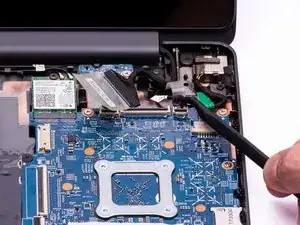

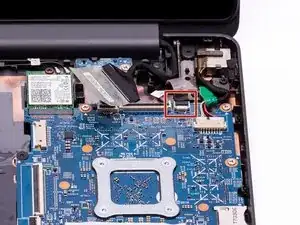

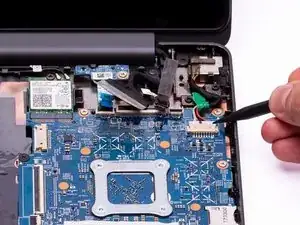

Используя крюк лопатки-алебарды, аккуратно приподнимите фиксатор разъёма ZIF веб-камеры.

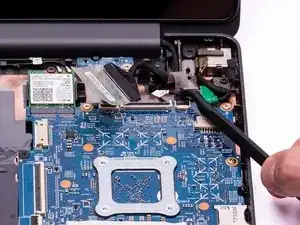

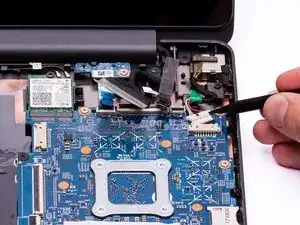

Когда фиксатор разъёма ZIF веб-камеры будет в вертикальном положении, аккуратно зажмите чёрный язычок подъёма и извлеките разъём из разъёма ZIF на материнской плате.

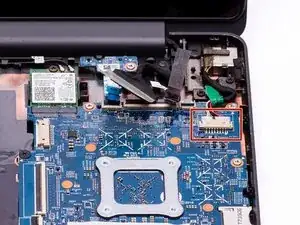

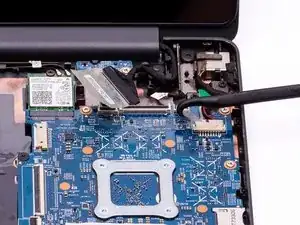

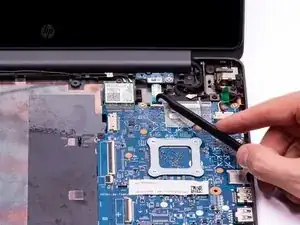

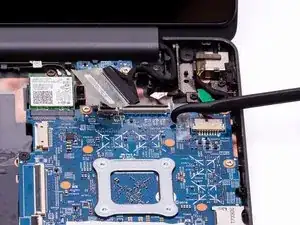

Любым концом лопатки извлеките кабель разъёма зарядки из соединителя-связки на материнской плате.

Если коннектор не двигается при нажатии с одной стороны, нажмите с противоположной стороны, чтобы равномерно извлечь коннектор.

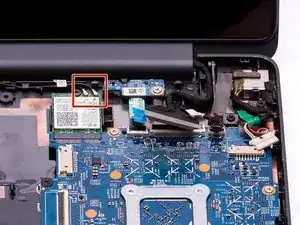

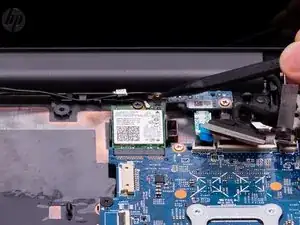

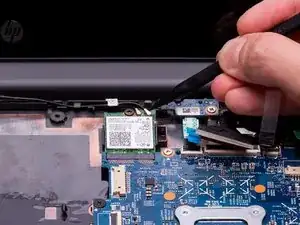

Используя тонкий конец лопатки, аккуратно приподнимите (2) коаксиальных разъёма антенн на модуле WLAN.

Два антенных кабеля проходят вдоль верхней части корпуса Chromebook и подключены к сенсорному экрану. Убедитесь, что антенные кабели извлечены из своих фиксаторов, чтобы не повредить их.

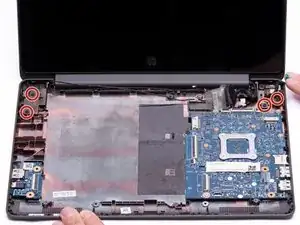

Отвёрткой Phillips #00 открутите (4) винта длиной 4,6 мм от левых и правых крепёжных скоб.

Крепёжные скобы фиксируют сенсорный экран на основании Chromebook. Перед удалением последнего винта одной рукой поддерживайте экран, чтобы он не упал назад после откручивания винтов.

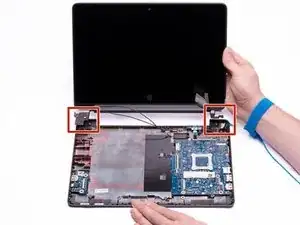

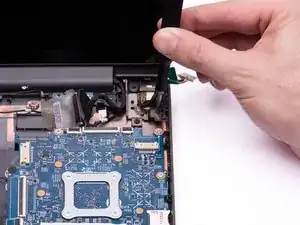

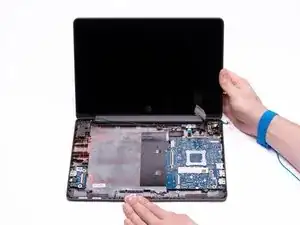

Одной рукой удерживайте основание Chromebook, другой — поднимите экран вверх, отводя его от основания.

Для этого шага может потребоваться немного завести экран вперёд, чтобы его крепления могли выйти из-за задней части основания.
