Замена материнской платы Asus ROG G752V

Убедитесь, что вы отключили зарядное устройство перед началом данного руководства.

Извлеките все 11 резинок из задней крышки с помощью пинцета.

Используя отвертку Phillips #0, открутите все двенадцать винтов по 5,2 мм на задней панели ноутбука.

Один винт по 5,2 мм находится под резинкой посередине.

Поднимите резиновый уплотнитель, и сервисная крышка снимется.

Используя отвертку Phillips #00, снимите шесть винтов по 5,2 мм под сервисной крышкой.

С помощью рук извлеките оптический привод.

Используйте инструмент открытия iFixit, чтобы отделить заднюю панель от основного корпуса ноутбука.

Начните с передней стороны ноутбука, а затем продолжайте к бокам для более легкого доступа.

С помощью инструмента открытия iFixit снимите петлю с задней части крышки ноутбука. Часть должна выскочить.

Будьте осторожны с крышкой, потому что к ней прикреплён провод динамика.

Отключите провод динамика.

Осторожно выдвиньте клавиатуру, поднимая её примерно на дюйм.

К клавиатуре и материнской плате прикреплены кабели. НЕ поднимайте её более чем на 5 см над ноутбуком.

Используя инструмент с защитой от статического электричества, отсоедините три ленточных кабеля, соединяющих клавиатуру с ноутбуком.

Чтобы разблокировать ZIF-разъём, используйте конец лопатки или ноготь, чтобы поднять маленькую запирающую защёлку.

Когда кабели отсоединены, поднимите клавиатуру примерно на 5 см и извлеките её из корпуса.

Убедитесь, что экран открыт, как на фото. Это гарантирует, что компоненты вашего ноутбука не будут выгнуты.

Отключите кабель аккумулятора от его разъёма на материнской плате, аккуратно потянув его влево от разъёма.

Тяните параллельно материнской плате, а не прямо вверх.

Удалите два винта по 5,8 мм, которые удерживают экран и ноутбук на петле.

Это полностью отсоединит экран от ноутбука.

Извлеките экран.

Удалите четыре винта по 5,8 мм, которые крепят аккумулятор к ноутбуку.

С помощью рук извлеките аккумулятор.

Если у вас возникают трудности, нажмите на черный пластик со стороны экрана аккумулятора. Это должно освободить аккумулятор.

Открутите один винт по 3 мм Philips #00 на беспроводной карте.

С помощью рук отвяжите беспроводную карту, потянув её к экрану.

Аккуратно покачивайте карту и осторожно извлекайте её из материнской платы.

Отключите кабель подключения вентилятора к материнской плате.

Открутите и снимите три винта по 5,8 мм на маленькой печатной плате справа от вентилятора с помощью отвертки Philips #00.

Поднимите маленькую печатную плату, закрывающую вентилятор, и уберите её в сторону.

С помощью отвертки Phillips #00 удалите три винта размером 5.2 мм, которые соединяют вентилятор с материнской платой.

Аккуратно поднимите правую сторону вентилятора.

Осторожно отсоедините кабель вентилятора с левой стороны от материнской платы.

С помощью отвертки Phillips #00 удалите два винта размером 5.8 мм, которые соединяют левый вентилятор с материнской платой.

Аккуратно поднимите левый вентилятор и отсоедините его от материнской платы.

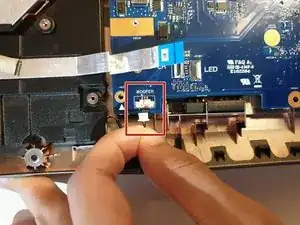

С помощью руки отсоедините кабель вуфера.

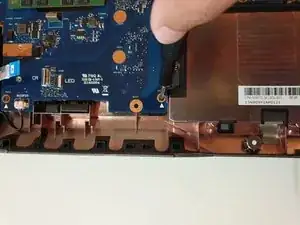

С помощью руки отсоедините кабель динамика.

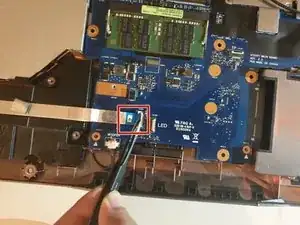

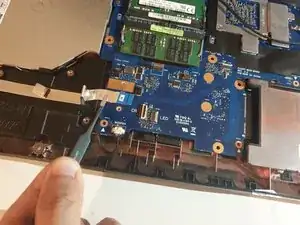

Используя инструмент с защитой от ЭМС, сначала отщелкните зажим разъема ZIF, а затем потяните провод, отсоединяя кардридер SD.

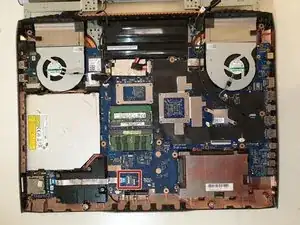

Удалите восемнадцать винтов размером 5.8 мм с материнской платы с помощью отвертки Phillips #00.

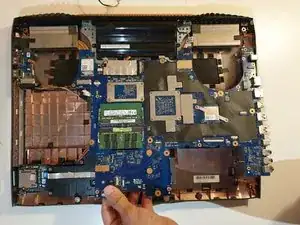

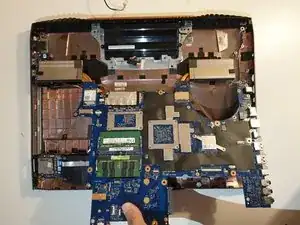

С помощью рук отсоедините материнскую плату, поднимая её прямо над ноутбуком.
