Замена вентиляторов ASUS ROG G75VX-BHI7N11

Удалите 6 винтов по краю ноутбука с помощью отвертки.

Снимите заднюю крышку, удерживаемую одним винтом. Сначала приподнимите крышку у края, где раньше находился винт, затем аккуратно приподнимите остальные края, чтобы ослабить крышку. Потяните крышку в сторону края, где был винт.

Снимите аккумулятор, сдвинув выключатель, обведённый на рисунке, и вынув аккумулятор.

Удалите 11 винтов, обведённых на рисунке, используя крестовую отвертку. Они должны быть помечены на корпусе буквой A, показанной красным кругом.

Удалите винт, помеченный C.

Удалите 5 винтов, обведённых на рисунке, расположенных там, где ранее находился аккумуляторный блок.

Извлеките оптический привод с боковой стороны компьютера, потянув его наружу. При необходимости используйте пластиковый инструмент для вскрытия.

Удалите три винта, расположенные там, где ранее был оптический привод, на стороне экрана ноутбука.

Переверните ноутбук и снимите заднюю крышку за экраном, схватив её по бокам и потянув вверх, вертикально, чтобы снять с ноутбука.

Крышка соединена с ноутбуком кабелем, показанным на рисунке 2.

Отключите кабель, разъединив белые разъёмы, показанные на рисунке 3.

На каждом шарнире, удерживающем экран на корпусе, будут два меньших и два больших чёрных винта. Удалите все четыре больших винта с помощью отвертки P0.

С каждой стороны клавиатуры, рядом с шарнирами экрана, есть по одному винту. Удалите оба винта.

Теперь можно снять панель клавиатуры. Просто приподнимите её сзади и аккуратно снимите по периметру.

Будьте осторожны при снятии клавиатуры: к материнской плате подходят 5 ленточных кабелей (места портов на материнской плате показаны на рисунке 2).

Ленточные кабели необходимо аккуратно отсоединить со стороны материнской платы, откинув защёлку на разъёме и вытащив ленту.

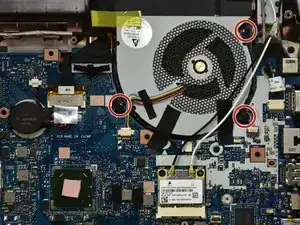

Удалите три чёрных винта, удерживающих вентилятор на месте.

Снимите разноцветные провода, просто потянув их на себя и вытащив из разъёма.

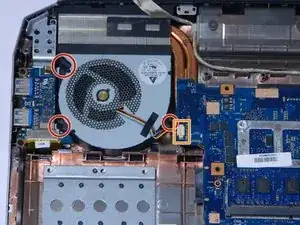

Удалите второй вентилятор, открутив три чёрных винта, обведённых на рисунке красным.

Отсоедините разноцветные кабели, вытащив разъём из его посадочного места влево.

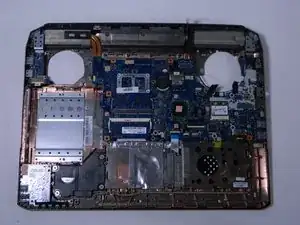

Аккуратно сдвиньте вентиляторы вверх и наружу в Вашу сторону (здесь показано в нижней части изображения).

Обратите внимание, что вентилятор прикреплён к радиатору лентой.
