Замена считывателя SD-карт Asus ROG G751JL-BSI7T28
Перед началом ремонта важно выключить Asus ROG G751JL-BSI7T28 и отключить сетевой адаптер. Хотя это снимает большую часть рисков, связанных с электрическими компонентами, в устройстве всё ещё могут быть разъёмы под напряжением. Риск поражения электрическим током отсутствует, однако никакие металлические предметы не должны находиться рядом с ноутбуком во время ремонта. Ожерелья, браслеты, кольца и т. п. могут замкнуть компоненты на материнской плате, что усугубит проблему.
При замене считывателя SD-карт важно аккуратно подготовить заменяемую деталь перед установкой. Внутри этого компонента находятся небольшие приёмники, и если в них попадёт мусор, в дальнейшем возможны проблемы с работой считывателя. Если контакты внутри повреждены, компонент нужно заменить, поэтому действуйте осторожно.
Шаг 1
Закройте ноутбук и переверните его так, чтобы дно было обращено к вам.
Шаг 2
Вставьте лопатку в выемку и отожмите маленькую треугольную крышку от корпуса ноутбука.
Отверткой Phillips №00 снимите один винт 3 мм.
Подденьте заднюю панель лопаткой и отогните её от корпуса ноутбука.
Шаг 3
Снимите все винты Phillips №00 длиной 5 мм с задней крышки.
Шаг 4
Используя лопатку, выдвиньте оптический привод из корпуса ноутбука.
Шаг 5
Откройте ноутбук и расположите его так, чтобы логотип ASUS был обращён к вам.
Осторожно приподнимите декоративный кожух петли дисплея, но пока не снимайте его полностью.
Отключите кабель питания RGB-подсветки в кожухе, после чего кожух можно отложить.
Шаг 6
Снимите винты Phillips №00 длиной 5 мм.
Поднимите серебристые крепления петель с каждой стороны ноутбука.
Шаг 7
Снимите винты Phillips №00 длиной 5 мм с петель.
Отключите ленточный кабель и снимите узел дисплея с ноутбука.
Шаг 8
Осторожно приподнимите клавиатуру, следя за тем, чтобы не повредить хрупкие ленточные разъёмы.
Используйте инструмент для вскрытия, чтобы отсоединить ленточные кабели, подключающие клавиатуру к остальной части ноутбука.
Снимите клавиатуру с ноутбука.
Шаг 9
Поднимите фиксатор держателя считывателя SD-карт вверх.

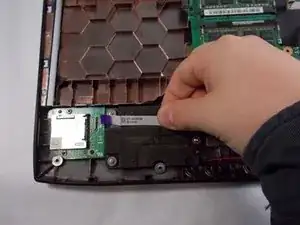

Отсоедините шлейф питания/данных считывателя SD-карт.
Шаг 10

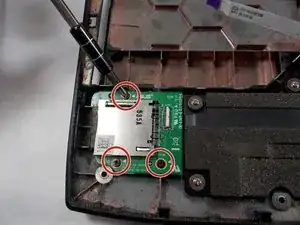

Снимите три винта Phillips №0 длиной 3 мм со считывателя SD-карт.

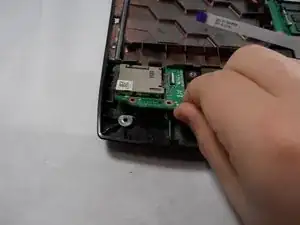

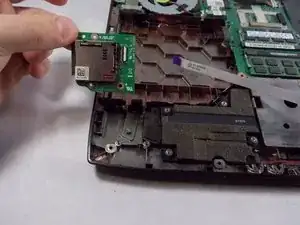

Извлеките считыватель SD-карт.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
