Замена модуля беспроводной связи Asus ROG G751JL-BSI7T28
Перед началом ремонта важно полностью отключить питание Asus ROG G751JL-BSI7T28 и отсоединить адаптер переменного тока. Хотя это устраняет большинство рисков, связанных с электрическими компонентами, могут оставаться разъемы, через которые проходит питание. Риск поражения электрическим током отсутствует, однако во время ремонта металл не должен находиться рядом с ноутбуком. Ожерелья, браслеты, кольца и т.п. могут замкнуть компоненты на материнской плате ноутбука и усугубить проблему.
При замене компонентов, таких как модуль беспроводной сети, важно бережно обращаться с новым компонентом до его установки. Эти детали хрупкие и могут быть повреждены, что сделает ремонт невозможным ещё до начала. Эта процедура восстановит беспроводное соединение вашего устройства.
Шаг 1

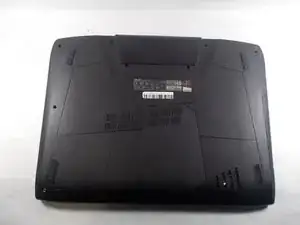

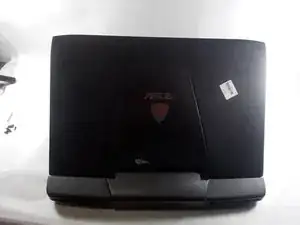

Закрыв ноутбук, переверните его дном вверх так, чтобы нижняя часть была обращена к вам.
Шаг 2

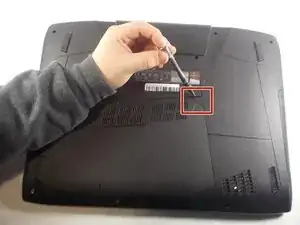

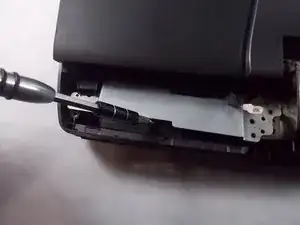

Вставьте лопаточку в выемку и отожмите небольшой треугольный элемент от корпуса ноутбука.

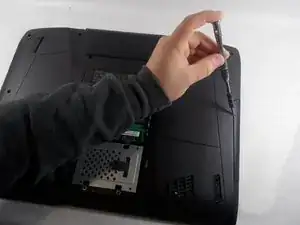

Отверткой Phillips #00 выверните один винт 3 мм.
Подденьте лопаткой заднюю крышку и отожмите её от корпуса ноутбука.
Шаг 3

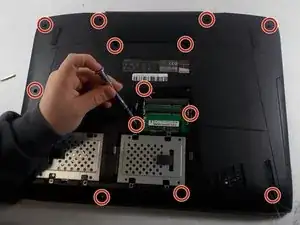

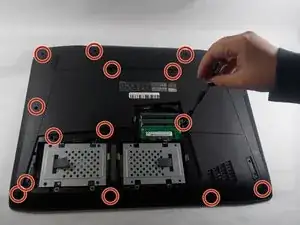

Удалите все винты Phillips #00 длиной 5 мм с задней крышки.
Шаг 4

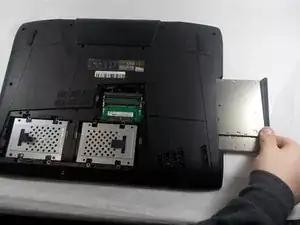

С помощью лопатки подденьте оптический привод и извлеките его из корпуса ноутбука.
Шаг 5
Откройте ноутбук и поверните его так, чтобы логотип ASUS был обращён к вам.

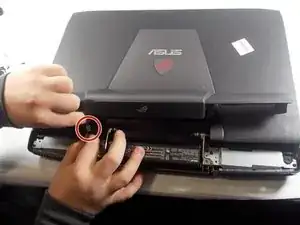

Осторожно приподнимите декоративный кожух петли дисплея, но пока не снимайте его полностью.

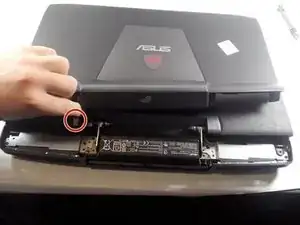

Отключите кабель питания подсветки RGB в кожухе, теперь кожух можно отложить в сторону.
Шаг 6

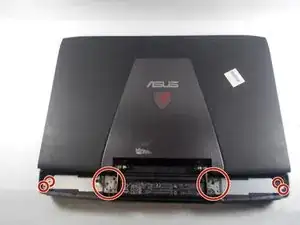

Выверните винты Phillips #00 длиной 5 мм.
Поднимите серебристые кронштейны петель с каждой стороны ноутбука.
Шаг 7

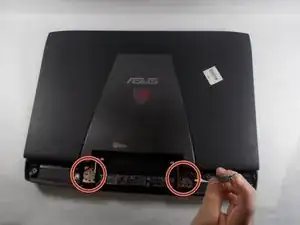

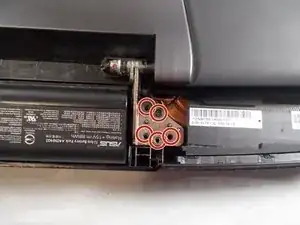

Удалите винты Phillips #00 длиной 5 мм с петель.
Отсоедините ленточный кабель и снимите блок дисплея с ноутбука.
Шаг 8

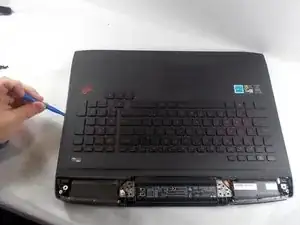

Осторожно приподнимите клавиатуру, следя за тем, чтобы не повредить хрупкие ленточные разъёмы.
Используйте инструмент для вскрытия, чтобы отсоединить ленточные кабели, соединяющие клавиатуру с остальной частью ноутбука.
Снимите клавиатуру с ноутбука.
Шаг 9

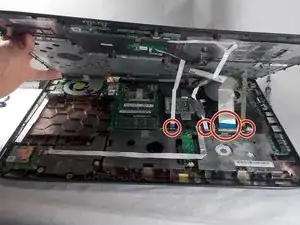

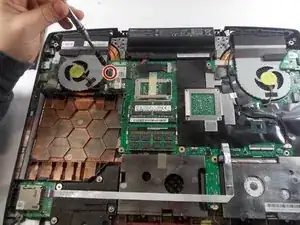

Удалите один винт Phillips #0 длиной 3 мм, фиксирующий Wi‑Fi карту.
Шаг 10

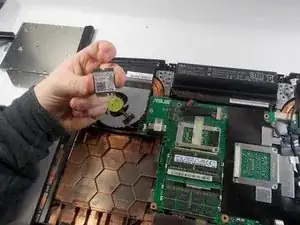

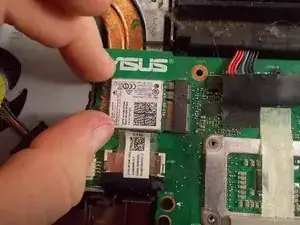

Вытащите модуль Wi‑Fi из гнезда, сдвинув его в горизонтальном направлении, чтобы извлечь из ноутбука.
Заключение
Чтобы собрать устройство, выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
