Замена ЖК-экрана ASUS ROG G75VX-BHI7N11

Удалите 6 винтов по периметру ноутбука с помощью отвертки.

Снимите заднюю крышку, удерживаемую одним винтом. Сначала приподнимите крышку у края, где был винт, затем аккуратно приподнимите остальные края, чтобы ослабить крышку. Потяните крышку в сторону края, где находился винт.

Извлеките аккумулятор, сдвинув переключатель, обведённый на изображении, и вытащив аккумулятор.

Удалите 11 винтов, обведённых на изображении, используя крестовую отвертку. На ноутбуке они должны быть обозначены заглавной буквой A, показанной красным кругом.

Удалите винт с маркировкой C.

Удалите 5 винтов, обведённых на изображении, расположенных в месте, где ранее находился аккумуляторный блок.

Извлеките DVD-привод с боковой стороны компьютера, потянув его наружу. При необходимости используйте пластиковый инструмент для вскрытия.

Удалите три винта, расположенные в месте, где ранее находился DVD-привод, на стороне экрана ноутбука.

Переверните ноутбук и снимите заднюю крышку за экраном, схватив её по обеим сторонам и потянув вверх, вертикально, чтобы снять с ноутбука.

К крышке прикреплён кабель, показанный на втором изображении.

Отключите кабель, разъединив белые разъёмы, показанные на третьем изображении.

На каждом шарнире, крепящем экран к корпусу, находятся два меньших и два больших чёрных винта. Удалите все четыре больших винта с помощью отвертки P0.

По одному винту находится с каждой стороны клавиатуры рядом с шарнирами экрана. Удалите оба винта.

Теперь вы можете снять панель клавиатуры. Просто приподнимите с задней стороны и снимите по периметру.

Будьте осторожны при снятии клавиатуры: её соединяют 5 ленточных кабелей, связывающих материнскую плату с клавиатурой (расположения портов материнской платы показаны на втором изображении).

Ленточные кабели необходимо аккуратно отключить со стороны материнской платы, перевернув фиксатор в разъёме и вытянув ленту.

Отключите два провода от модуля Wi‑Fi, поддев их вверх со стороны материнской платы.

Отключите большой кабель слева от вентилятора.

Отключите кабель справа от вентилятора, сдвинув его к задней части ноутбука и вынув из гнезда.

Пятый кабель, соединяющийся с экраном, был отключён на предыдущем шаге.

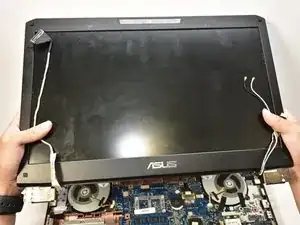

Экран теперь снят и готов к замене.
