Замена платы USB-портов Asus ROG G751JL-BSI7T28
Перед началом ремонта важно выключить Asus ROG G751JL-BSI7T28 и отсоединить сетевой адаптер. Хотя это устраняет большинство рисков с электрическими компонентами, некоторые разъёмы могут всё ещё быть под напряжением. Нет риска получить электрический шок, однако во время ремонта рядом с ноутбуком не должно быть металлических предметов. Ожерелья, браслеты, кольца и т. п. могут замкнуть компоненты на материнской плате, что усложнит ремонт!
При замене платы USB-портов важно аккуратно извлекать старое устройство и устанавливать новое. Плата USB-портов подключена к материнской плате, на которой расположены и другие компоненты компьютера. Её повреждение усложнит ремонт, поэтому действуйте медленно и осторожно.
Шаг 1
Закройте ноутбук и переверните его так, чтобы дно было направлено к вам.
Шаг 2
Вставьте лопаточку в выемку и отожмите маленькую треугольную деталь от корпуса ноутбука.
Отверткой Phillips №00 отвёрните единственный винт 3 мм.
Подденьте лопаткой заднюю крышку и отомкните её от корпуса ноутбука.
Шаг 3
Удалите все винты Phillips №00 длиной 5 мм с задней крышки.
Шаг 4
С помощью лопатки выньте оптический привод из ноутбука.
Шаг 5
Откройте ноутбук и разверните его так, чтобы логотип ASUS был направлен к вам.
Осторожно приподнимите крышку корпуса петлевого узла дисплея, но пока не отрывайте её полностью.
Отключите кабель питания RGB-подсветки в крышке, после этого крышку можно отложить в сторону.
Шаг 6
Удалите винты Phillips №00 длиной 5 мм.
Поднимите серебристые крепления петель с каждой стороны ноутбука.
Шаг 7
Удалите винты Phillips №00 длиной 5 мм с петель.
Отключите ленточный кабель и снимите сборку дисплея с ноутбука.
Шаг 8
Осторожно приподнимите клавиатуру, следя за тем, чтобы не повредить хрупкие ленточные разъёмы.
Используйте инструмент для вскрытия, чтобы отсоединить ленточные кабели, соединяющие клавиатуру с остальными компонентами ноутбука.
Снимите клавиатуру с ноутбука.
Шаг 9

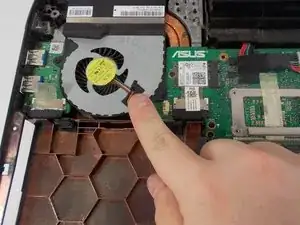

Снимите кабель питания вентилятора, аккуратно потянув его в сторону вентилятора.
Шаг 10

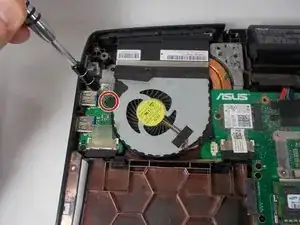

Удалите винт Phillips №00 длиной 5 мм.

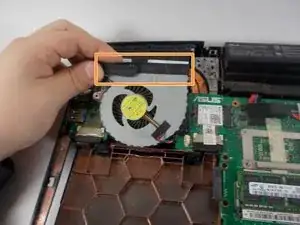

Поднимите чёрную язычок, соединённый с вентилятором. Это оторвёт его от ребер радиатора и позволит извлечь вентилятор.
Удалите вентилятор из ноутбука.
Шаг 11

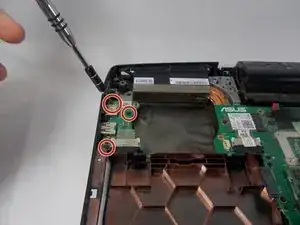

Удалите три винта Phillips №0 длиной 5 мм, крепящие плату USB-портов.

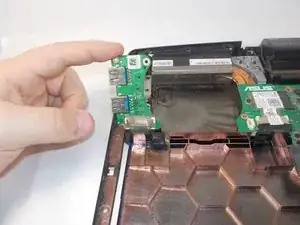

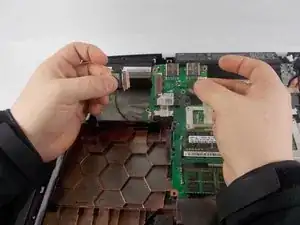

Поднимите плату USB-портов и извлеките её из ноутбука.
Шаг 12

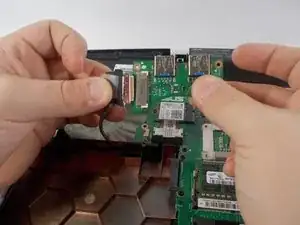

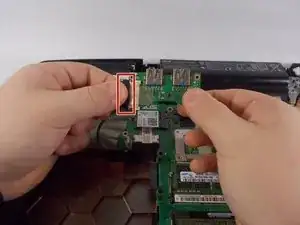

Вытащите шлейф данных из платы USB-портов.
Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
