Замена динамика Asus ROG G751JL-BSI7T28
Перед началом ремонта важно выключить Asus ROG G751JL-BSI7T28 и отключить сетевой адаптер. Хотя это устраняет большинство рисков, связанных с электрическими компонентами, могут остаться разъёмы, через которые проходит питание. Нет риска получения удара током, однако во время ремонта к ноутбуку не должно прикасаться металл. Ожерелья, браслеты, кольца и т. п. могут замкнуть элементы на материнской плате и усугубить проблему по сравнению с исходным состоянием.
При замене динамиков важно не повредить звуковые излучатели на новых динамиках — это сильно исказит звучание. Также аккуратно обращайтесь с контактными штырьками, соединяющими динамик с платой. Эти длинные металлические штырьки могут согнуться и их будет трудно выправить.
Шаг 1
Закройте ноутбук и переверните его так, чтобы нижняя часть была обращена к Вам.
Шаг 2
Вставьте лопатку в выемку и отожмите маленькую треугольную пластиковую накладку от корпуса ноутбука.
Отверткой Phillips #00 отверните один винт 3 мм.
Поместите лопатку под заднюю панель и отожмите её от корпуса ноутбука.
Шаг 3
Выверните все винты Phillips #00 длиной 5 мм из задней крышки.
Шаг 4
С помощью лопатки выприте дисковод из корпуса ноутбука.
Шаг 5
Откройте ноутбук и поверните его так, чтобы логотип ASUS был направлен к Вам.
Осторожно приподнимите крышку кожуха шарнира дисплея, но пока не отрывайте её полностью.
Отключите кабель питания RGB-подсветки в кожухе, после чего кожух можно отложить в сторону.
Шаг 6
Выверните винты Phillips #00 длиной 5 мм.
Поднимите серебряные крепления шарниров по обеим сторонам ноутбука.
Шаг 7
Выверните винты Phillips #00 длиной 5 мм на шарнирах.
Отсоедините ленточный кабель и снимите сборку дисплея с ноутбука.
Шаг 8
Осторожно приподнимите клавиатуру, следя за тем, чтобы не повредить хрупкие ленточные разъёмы.
Используйте инструмент для вскрытия, чтобы отсоединить ленточные кабели, соединяющие клавиатуру с остальной частью ноутбука.
Снимите клавиатуру с ноутбука.
Шаг 9

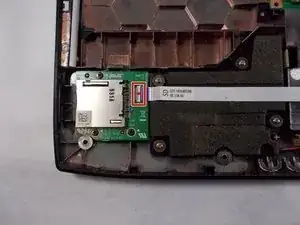

Поднимите фиксирующую планку картридера SD вверх.
Снимите ленточный кабель питания/данных картридера SD.
Шаг 10

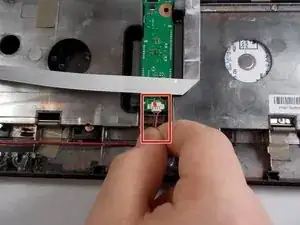

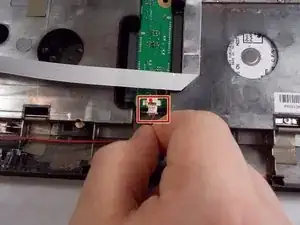

Отключите кабель питания/данных динамика.
Шаг 11

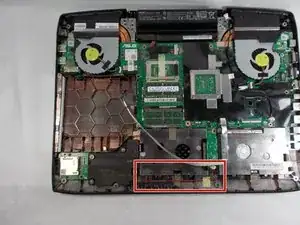

Выверните четыре винта Phillips #0 длиной 3 мм, крепящие динамик.

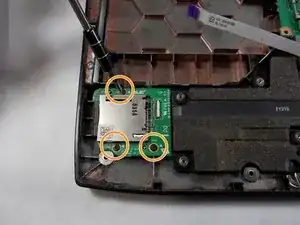

Выверните три винта Phillips #0 длиной 3 мм, крепящие картридер SD.
Шаг 12

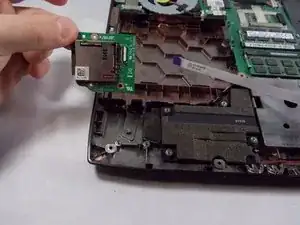

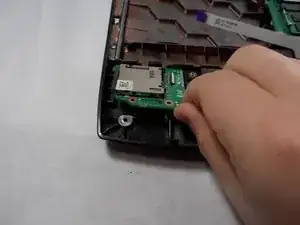

Снимите картридер SD.
Шаг 13

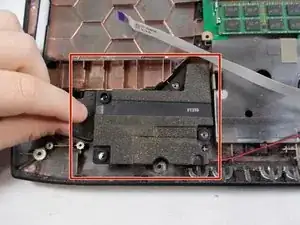

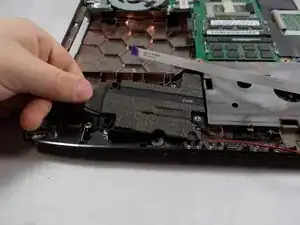

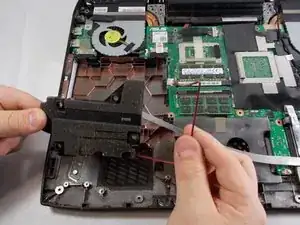

Снимите динамик с ноутбука.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
