Замена клавиатуры Dell Alienware 13 R2

ПРЕДУПРЕЖДЕНИЕ: Перед началом работ внутри компьютера прочтите информацию по технике безопасности, поставляемую с компьютером, и выполните шаги в разделе Перед работой внутри компьютера. После завершения работ внутри компьютера выполните инструкции в разделе После работы внутри компьютера. Для дополнительных рекомендаций по технике безопасности смотрите страницу соответствия нормативным требованиям.

Закройте дисплей и переверните компьютер.

Отверните удерживаемые винты, которые закрепляют нижнюю панель на основании компьютера.

Используя пластиковую штихель-лопатку, аккуратно отожмите защёлки, которые фиксируют нижнюю панель на основании компьютера.

Отключите кабель батареи от разъёма кабеля батареи.

Переверните компьютер.

Нажмите и удерживайте кнопку питания в течение 5 секунд, чтобы разрядить плату системы.

Подсоедините кабель батареи к разъёму кабеля батареи.

Совместите защёлки на нижней панели со слотами на основании компьютера и защёлкните нижнюю панель на месте.

Затяните удерживающие винты, которые закрепляют нижнюю панель на основании компьютера.

ПРЕДУПРЕЖДЕНИЕ: Перед началом работ внутри компьютера прочтите информацию по технике безопасности, поставляемую с компьютером, и выполните шаги в разделе Перед работой внутри компьютера. После завершения работ внутри компьютера выполните инструкции в разделе После работы внутри компьютера.

Снимите винты, которые закрепляют кронштейн твердотельного накопителя на сборке твердотельного накопителя.

Используя выдвижную петлю, поверните кронштейн твердотельного накопителя и отожмите кронштейн от защёлок на основании компьютера.

Используя выдвижную петлю, отключите кабель твердотельного накопителя от системной платы.

Снимите винты, которые закрепляют сборку твердотельного накопителя на основании компьютера.

Поднимите сборку твердотельного накопителя с основания компьютера.

Снимите винт, который фиксирует твердотельный накопитель в сборке твердотельного накопителя.

Сдвиньте и поднимите твердотельный накопитель со сборки твердотельного накопителя.

Вставьте НОВЫЙ твердотельный накопитель в разъём на сборке твердотельного накопителя.

Верните винт, который фиксирует твердотельный накопитель в сборке твердотельного накопителя.

Совместите отверстия для винтов на сборке твердотельного накопителя с отверстиями для винтов на основании компьютера.

Верните винты, которые закрепляют сборку твердотельного накопителя на основании компьютера.

Подключите кабель твердотельного накопителя к системной плате.

Совместите отверстия для винтов на кронштейне твердотельного накопителя с отверстиями для винтов на сборке твердотельного накопителя.

Верните винты, которые закрепляют кронштейн твердотельного накопителя на сборке твердотельного накопителя.

Поднимите фиксаторы и отключите кабели клавиатуры и подсветки клавиатуры от системной платы.

Снимите винты, которые закрепляют узел подставки для ладоней на основании компьютера.

Приподнимите основание компьютера слегка и нажмите фиксирующие защёлки на узле подставки для ладоней, пока он не выйдет из зацепления.

Переверните компьютер и откройте дисплей на максимально возможный угол.

Используя пластиковую шлифовальную лопатку, подденьте по краям узел подставки для ладоней.

Осторожно поднимите узел подставки для ладоней и переверните его.

Поднимите защёлку разъёма и отсоедините кабель платы кнопки питания от системной платы.

Снимите узел подставки для ладоней с основания компьютера.

Снимите клавиатуру.

Снимите плату кнопки питания.

Снимите плату индикаторов состояния.

Снимите тачпад.

Установите тачпад.

Установите плату индикаторов состояния.

Установите плату кнопки питания.

Установите клавиатуру.

Подключите кабель платы кнопки питания к системной плате.

Выровняйте узел подставки для ладоней на основании компьютера и защёлкните его на место.

Закройте дисплей и переверните компьютер.

Установите винты, фиксирующие узел подставки для ладоней к основанию компьютера.

Подключите кабель клавиатуры и кабель подсветки клавиатуры к системной плате.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочитайте информацию о безопасности, поставляемую с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

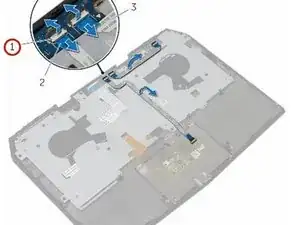

Поднимите защёлки разъёмов и отсоедините кабель тачпада и кабель индикаторов состояния от платы кнопки питания.

Отклейте кабель тачпада и кабель индикаторов состояния от кронштейна клавиатуры.

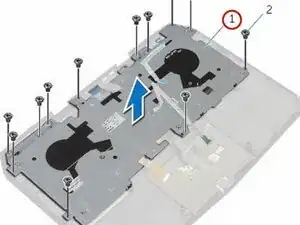

Снимите винты, фиксирующие кронштейн клавиатуры к узлу подставки для ладоней.

Снимите кронштейн клавиатуры с узла подставки для ладоней.

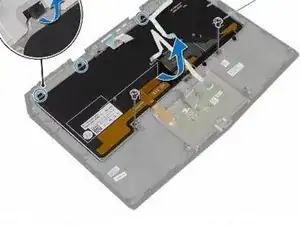

Снимите винты, фиксирующие клавиатуру к узлу подставки для ладоней.

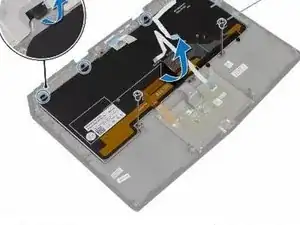

Сдвиньте и поднимите клавиатуру вместе с кабелями с узла подставки для ладоней.

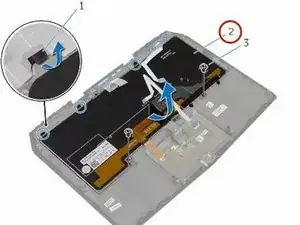

Выровняйте отверстия для винтов на НОВОЙ клавиатуре с отверстиями для винтов на узле подставки для ладоней.

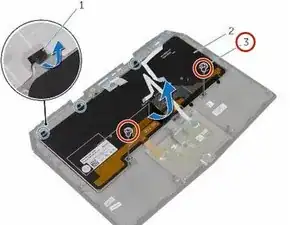

Установите винты, фиксирующие клавиатуру к узлу подставки для ладоней.

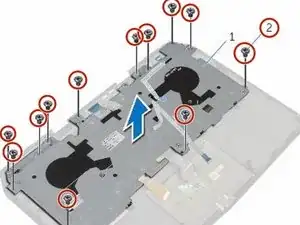

Выровняйте отверстия для винтов на кронштейне клавиатуры с отверстиями для винтов на узле подставки для ладоней.

Установите винты, фиксирующие кронштейн клавиатуры к узлу подставки для ладоней.

Приклейте кабель тачпада и кабель индикаторов состояния к кронштейну клавиатуры.

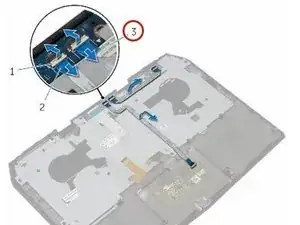

Вставьте кабель тачпада и кабель индикаторов состояния в соответствующие разъёмы на плате кнопки питания и нажмите защёлки, чтобы зафиксировать кабели.
