Замена аккумулятора Dell Alienware 13 R2

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера». Для дополнительных рекомендаций по технике безопасности смотрите страницу регуляторного соответствия.

Закройте дисплей и переверните компьютер.

Ослабьте невыворачиваемые винты, которые закрепляют нижнюю панель к основанию компьютера.

Используя пластиковый медиатор, аккуратно освободите защёлки, удерживающие нижнюю панель на основании компьютера.

Отключите кабель аккумулятора от разъёма кабеля аккумулятора.

Переверните компьютер.

Нажмите и удерживайте кнопку питания в течение 5 секунд, чтобы разрядить плату системы.

Подключите кабель аккумулятора к разъёму кабеля аккумулятора.

Совместите защёлки на нижней панели со слотами на основании компьютера и защёлкните панель на месте.

Затяните невыворачиваемые винты, которые закрепляют нижнюю панель на основании компьютера.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

Удалите винты, которые закрепляют кронштейн твердотельного накопителя на узле твердотельного накопителя.

Используя язычок, поверните кронштейн твердотельного накопителя и снимите кронштейн с выступов на основании компьютера.

Используя язычок, отключите кабель твердотельного накопителя от системной платы.

Снимите винты, которые закрепляют узел твердотельного накопителя на основании компьютера.

Поднимите узел твердотельного накопителя с основания компьютера.

Удалите винт, который фиксирует твердотельный накопитель в узле твердотельного накопителя.

Сдвиньте и поднимите твердотельный накопитель с узла твердотельного накопителя.

Вставьте НОВЫЙ твердотельный накопитель в разъём на узле твердотельного накопителя.

Верните винт, который фиксирует твердотельный накопитель в узле твердотельного накопителя.

Совместите отверстия под винты на узле твердотельного накопителя с отверстиями на основании компьютера.

Верните винты, которые закрепляют узел твердотельного накопителя на основании компьютера.

Подключите кабель твердотельного накопителя к системной плате.

Совместите отверстия под винты на кронштейне твердотельного накопителя с отверстиями на узле твердотельного накопителя.

Верните винты, которые закрепляют кронштейн твердотельного накопителя на узле твердотельного накопителя.

Поднимите защёлки и отключите кабели клавиатуры и подсветки клавиатуры от системной платы.

Удалите винты, которые фиксируют узел подставки для ладоней на основании компьютера.

Слегка приподнимите основание компьютера и нажмите на фиксирующие язычки узла подставки для ладоней, пока он не выскочит.

Переверните компьютер и откройте дисплей максимально широко.

С помощью пластикового кернера отожмите по кромкам корпус подставки для ладоней.

Осторожно приподнимите сборку подставки для ладоней и переверните её.

Поднимите защёлку разъёма и отсоедините кабель платы кнопки питания от системной платы.

Снимите сборку подставки для ладоней с основания компьютера.

Снимите клавиатуру.

Снимите плату кнопки питания.

Снимите плату индикаторов состояния.

Снимите тачпад.

Установите тачпад.

Установите плату индикаторов состояния.

Установите плату кнопки питания.

Установите клавиатуру.

Подключите кабель платы кнопки питания к системной плате.

Совместите сборку подставки для ладоней с основанием компьютера и защёлкните её на место.

Закройте дисплей и переверните компьютер.

Замените винты, фиксирующие сборку подставки для ладоней на основании компьютера.

Подключите кабель клавиатуры и кабель подсветки клавиатуры к системной плате.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочитайте информацию о технике безопасности, поставлявшуюся с компьютером, и выполните шаги из раздела Перед работой внутри компьютера. После выполнения работ внутри компьютера следуйте инструкциям из раздела Перед работой внутри компьютера.

Откройте дисплей максимально широко.

Удалите винты, фиксирующие крышки шарниров к шарнирам дисплея.

Сдвиньте и снимите крышки шарниров с шарниров дисплея.

Закройте дисплей и переверните компьютер.

Удалите винт, фиксирующий кронштейн беспроводной карты к самой карте.

Отключите антенные кабели от беспроводной карты.

Переверните компьютер и откройте дисплей.

Снимите антенные кабели с направляющих на шарнирах дисплея.

Поднимите защёлку разъёма и отсоедините кабель дисплея от системной платы.

Снимите кабель дисплея с направляющих на шарнирах дисплея.

Отключите кабель платы логотипа от системной платы и снимите его с направляющих на шарнирах дисплея.

Удалите винты, фиксирующие сборку дисплея к основанию компьютера.

Поднимите сборку дисплея с основания компьютера.

Совместите отверстия для винтов на шарнирах дисплея с отверстиями для винтов на основании компьютера.

Замените винты, фиксирующие шарниры дисплея к основанию компьютера.

Пропустите кабель платы логотипа через направляющие на шарнире дисплея и подключите кабель платы логотипа к системной плате.

Пропустите кабель дисплея через направляющие на шарнире дисплея.

Вставьте кабель дисплея в разъём на системной плате и нажмите защёлку, чтобы зафиксировать кабель.

Пропустите антенные кабели через направляющие на шарнирах дисплея.

Приклейте клейкие ленты, фиксирующие антенные кабели к системной плате.

Закройте дисплей и переверните компьютер.

Подключите антенные кабели к беспроводной карте.

Замените винт, фиксирующий кронштейн беспроводной карты к самой карте.

Переверните компьютер и откройте дисплей.

Совместите отверстия для винтов на крышках петель с отверстиями для винтов на петлях дисплея.

Вверните винты, которые фиксируют крышки петель к петлям дисплея.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставляемую с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После окончания работ внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

Удалите винт, который крепит кронштейн разъёма адаптера питания к разъёму адаптера питания.

Поднимите кронштейн разъёма адаптера питания с разъёма адаптера питания.

Отсоедините разъём адаптера питания от основания компьютера.

Отключите кабель динамика от системной платы.

Удалите винты, которые фиксируют системную плату к основанию компьютера.

Сдвиньте и поднимите сборку системной платы.

Переверните сборку системной платы.

Отключите кабель разъёма адаптера питания и снимите разъём адаптера питания с системной платы.

Подключите кабель разъёма адаптера питания к системной плате.

Переверните системную плату.

Вверните винты, которые фиксируют системную плату к основанию компьютера.

Подсоедините кабель динамика к разъёму на системной плате.

Совместите разъём адаптера питания с основанием компьютера.

Совместите отверстие для винта в кронштейне разъёма адаптера питания с отверстием для винта в разъёме адаптера питания.

Вверните винт, который фиксирует кронштейн разъёма адаптера питания к разъёму адаптера питания.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставляемую с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После окончания работ внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

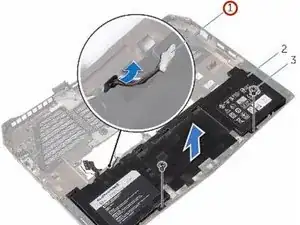

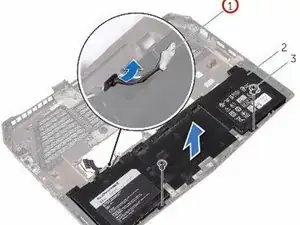

Снимите кабель динамика с направляющей на аккумуляторе.

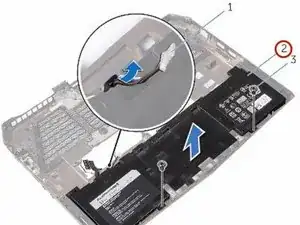

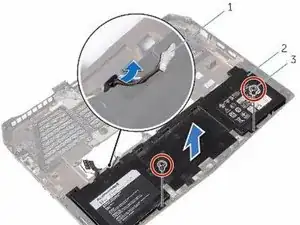

Удалите винты, которые фиксируют аккумулятор к основанию компьютера.

Поднимите аккумулятор с основания компьютера.

Совместите отверстия для винтов на НОВОМ аккумуляторе с отверстиями для винтов на основании компьютера.

Вверните винты, которые фиксируют аккумулятор к основанию компьютера.
