Замена платы индикатора состояния Dell Alienware 13 R2

В этом руководстве показано, как снять и установить плату индикатора состояния.

Шаг 1

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочитайте информацию по технике безопасности, поставляемую с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После работы внутри компьютера следуйте инструкциям в разделе «После работы внутри компьютера». Для получения дополнительных рекомендаций по технике безопасности см. страницу соответствия нормативным требованиям.

Закройте дисплей и переверните компьютер.

Шаг 2

Ослабьте удерживающие винты с ограничителем, фиксирующие панель основания к корпусу компьютера.

Шаг 3

Используя пластиковую лопатку, аккуратно отпустите защёлки, фиксирующие панель основания к корпусу компьютера.

Шаг 4

Отключите кабель батареи от разъёма кабеля батареи.

Переверните компьютер.

Шаг 5

Нажмите и удерживайте кнопку питания в течение 5 секунд, чтобы разрядить плату системы.

Шаг 6

Подключите кабель батареи к разъёму кабеля батареи.

Шаг 7

Выровняйте защёлки панели основания со слотами в корпусе компьютера и защёлкните панель основания на месте.

Шаг 8

Затяните удерживающие винты с ограничителем, фиксирующие панель основания к корпусу компьютера.

Шаг 9

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочитайте информацию по технике безопасности, поставляемую с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После работы внутри компьютера следуйте инструкциям в разделе «После работы внутри компьютера».

Снимите винты, которые фиксируют кронштейн твердотельного накопителя к сборке твердотельного накопителя.

Шаг 10

Используя тяговую ленту, поверните кронштейн твердотельного накопителя и оторвите кронштейн от защёлок в корпусе компьютера.

Шаг 11

Используя тяговую ленту, отсоедините кабель твердотельного накопителя от платы системы.

Шаг 12

Снимите винты, которые фиксируют сборку твердотельного накопителя к корпусу компьютера.

Шаг 13

Поднимите сборку твердотельного накопителя с корпуса компьютера.

Шаг 14

Снимите винт, который фиксирует твердотельный накопитель к сборке твердотельного накопителя.

Шаг 15

Сдвиньте и поднимите твердотельный накопитель со сборки твердотельного накопителя.

Шаг 16

Вставьте НОВЫЙ твердотельный накопитель в разъём на сборке твердотельного накопителя.

Шаг 17

Верните винт, который фиксирует твердотельный накопитель к сборке твердотельного накопителя.

Шаг 18

Выровняйте отверстия для винтов на сборке твердотельного накопителя с отверстиями для винтов в корпусе компьютера.

Шаг 19

Установите винты, которые фиксируют сборку твердотельного накопителя к корпусу компьютера.

Шаг 20

Подключите кабель твердотельного накопителя к плате системы.

Шаг 21

Выровняйте отверстия для винтов на кронштейне твердотельного накопителя с отверстиями для винтов на сборке твердотельного накопителя.

Шаг 22

Установите винты, которые фиксируют кронштейн твердотельного накопителя к сборке твердотельного накопителя.

Шаг 23

Поднимите защёлки и отсоедините кабели клавиатуры и подсветки клавиатуры от платы системы.

Шаг 24

Снимите винты, которые фиксируют сборку подставки для ладоней к корпусу компьютера.

Шаг 25

Поднимите корпус компьютера слегка и нажмите на фиксирующие язычки сборки подставки для ладоней, пока она не отщёлкнется.

Шаг 26

Переверните компьютер и откройте дисплей максимально широко.

Шаг 27

Используя пластиковую штихельную лопатку, подденьте по краям узел подставки для ладоней.

Шаг 28

Осторожно приподнимите узел подставки для ладоней и переверните его.

Шаг 29

Поднимите защелку разъёма и отсоедините кабель платы кнопки питания от системной платы.

Шаг 30

Снимите узел подставки для ладоней с основания компьютера.

Шаг 31

Снимите клавиатуру.

Снимите плату кнопки питания.

Снимите плату индикаторов состояния.

Снимите тачпад.

Шаг 32

Установите тачпад.

Установите плату индикаторов состояния.

Установите плату кнопки питания.

Установите клавиатуру.

Шаг 33

Подключите кабель платы кнопки питания к системной плате.

Шаг 34

Выровняйте узел подставки для ладоней на основании компьютера и защёлкните его на месте.

Шаг 35

Закройте дисплей и переверните компьютер.

Шаг 36

Замените винты, которые фиксируют узел подставки для ладоней на основании компьютера.

Шаг 37

Подключите кабель клавиатуры и кабель подсветки клавиатуры к системной плате.

Шаг 38

ВНИМАНИЕ: Перед работой внутри компьютера прочитайте правила техники безопасности, поставляемые с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

Поднимите защёлки разъёмов и отсоедините кабель тачпада и кабель платы индикаторов состояния от платы кнопки питания.

Шаг 39

Отклейте кабель тачпада и кабель платы индикаторов состояния от кронштейна клавиатуры.

Шаг 40

Снимите винты, которые фиксируют кронштейн клавиатуры к узлу подставки для ладоней.

Шаг 41

Снимите кронштейн клавиатуры с узла подставки для ладоней.

Шаг 42

Снимите винты, которые фиксируют клавиатуру на узле подставки для ладоней.

Шаг 43

Сдвиньте и поднимите клавиатуру вместе с кабелями с узла подставки для ладоней.

Шаг 44

Выровняйте отверстия под винты на НОВОЙ клавиатуре с отверстиями под винты на узле подставки для ладоней.

Шаг 45

Замените винты, которые фиксируют клавиатуру на узле подставки для ладоней.

Шаг 46

Выровняйте отверстия под винты на кронштейне клавиатуры с отверстиями под винты на узле подставки для ладоней.

Шаг 47

Замените винты, которые фиксируют кронштейн клавиатуры к узлу подставки для ладоней.

Шаг 48

Приклейте кабель тачпада и кабель платы индикаторов состояния к кронштейну клавиатуры.

Шаг 49

Вставьте кабель тачпада и кабель платы индикаторов состояния в соответствующие разъёмы на плате кнопки питания и опустите защёлки, чтобы зафиксировать кабели.

Шаг 50

ВНИМАНИЕ: Перед работой внутри компьютера прочитайте правила техники безопасности, поставляемые с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

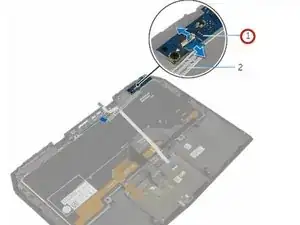

Поднимите защёлку разъёма и отсоедините кабель платы индикаторов состояния от платы индикаторов состояния.

Шаг 51

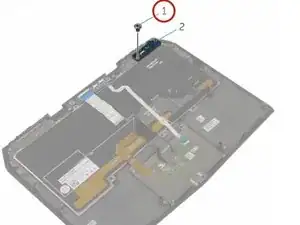

Снимите винт, который фиксирует плату индикаторов состояния к узлу подставки для ладоней.

Шаг 52

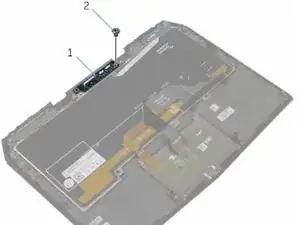

Снимите плату индикаторов состояния с узла подставки для ладоней.

Шаг 53

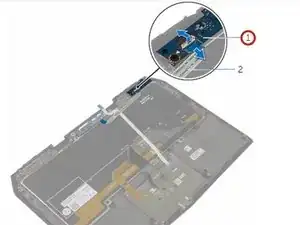

Вставьте кабель платы индикаторов состояния в разъём платы индикаторов состояния и опустите защёлку, чтобы зафиксировать кабель.

Шаг 54

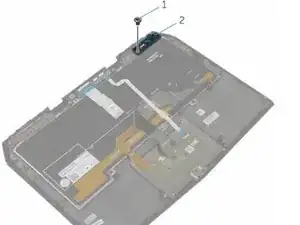

Выровняйте отверстие под винт на плате индикаторов состояния с отверстием под винт на узле подставки для ладоней.

Шаг 55

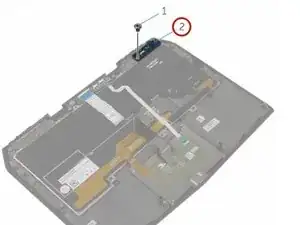

Замените винт, который фиксирует плату индикаторов состояния к узлу подставки для ладоней.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.
