Замена узла радиатора Dell Alienware 13 R2

ПРЕДУПРЕЖДЕНИЕ: прежде чем работать внутри компьютера, прочтите информацию о безопасности, поставляемую с вашим компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции в разделе «После работы внутри компьютера». Для дополнительных рекомендаций по технике безопасности смотрите главную страницу соответствия нормативным требованиям.

Закройте дисплей и переверните компьютер.

Ослабьте удерживаемые винты, крепящие нижнюю панель к основанию компьютера.

Используя пластиковую лопатку, аккуратно освободите защёлки, фиксирующие нижнюю панель к основанию компьютера.

Отключите кабель аккумулятора от разъёма кабеля аккумулятора.

Переверните компьютер.

Нажмите и удерживайте кнопку питания в течение 5 секунд, чтобы разрядить и заземлить системную плату.

Подсоедините кабель аккумулятора к разъёму кабеля аккумулятора.

Совместите выступы нижней панели с пазами в основании компьютера и защёлкните нижнюю панель на месте.

Затяните удерживаемые винты, крепящие нижнюю панель к основанию компьютера.

ПРЕДУПРЕЖДЕНИЕ: прежде чем работать внутри компьютера, прочтите информацию о безопасности, поставляемую с вашим компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции в разделе «После работы внутри компьютера».

Снимите винты, крепящие кронштейн твердотельного накопителя к узлу твердотельного накопителя.

Используя вытяжную ленту, поверните кронштейн твердотельного накопителя и отогните кронштейн от защёлок на основании компьютера.

Используя вытяжную ленту, отсоедините кабель твердотельного накопителя от системной платы.

Снимите винты, крепящие узел твердотельного накопителя к основанию компьютера.

Поднимите узел твердотельного накопителя с основания компьютера.

Снимите винт, крепящий твердотельный накопитель к узлу твердотельного накопителя.

Сдвиньте и приподнимите твердотельный накопитель, чтобы вынуть его из узла твердотельного накопителя.

Вставьте НОВЫЙ твердотельный накопитель в разъём на узле твердотельного накопителя.

Замените винт, крепящий твердотельный накопитель к узлу твердотельного накопителя.

Совместите отверстия для винтов на узле твердотельного накопителя с отверстиями для винтов в основании компьютера.

Установите винты, крепящие узел твердотельного накопителя к основанию компьютера.

Подключите кабель твердотельного накопителя к системной плате.

Совместите отверстия для винтов на кронштейне твердотельного накопителя с отверстиями для винтов на узле твердотельного накопителя.

Установите винты, крепящие кронштейн твердотельного накопителя к узлу твердотельного накопителя.

Поднимите защёлки и отключите кабели клавиатуры и подсветки клавиатуры от системной платы.

Снимите винты, крепящие узел подставки для ладоней к основанию компьютера.

Приподнимите основание компьютера слегка и нажмите на фиксаторы узла подставки для ладоней, пока он не отщёлкнется.

Переверните компьютер и откройте дисплей как можно шире.

С помощью пластиковой кернерной лопатки подденьте по краям узел подставки для ладоней.

Осторожно приподнимите узел подставки для ладоней и переверните его.

Поднимите защёлку разъёма и отсоедините кабель платы кнопки питания от системной платы.

Снимите узел подставки для ладоней с основания компьютера.

Снимите клавиатуру.

Снимите плату кнопки питания.

Снимите плату индикаторов состояния.

Снимите тачпад.

Установите тачпад.

Установите плату индикаторов состояния.

Установите плату кнопки питания.

Установите клавиатуру.

Подключите кабель платы кнопки питания к системной плате.

Совместите узел подставки для ладоней с основанием компьютера и защёлкните его на место.

Закройте дисплей и переверните компьютер.

Вверните винты, фиксирующие узел подставки для ладоней к основанию компьютера.

Подключите кабель клавиатуры и кабель подсветки клавиатуры к системной плате.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочитайте руководящие сведения по безопасности, поставляемые с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера следуйте инструкциям из раздела «Перед работой внутри компьютера».

Откройте дисплей как можно шире.

Снимите винты, крепящие накладки петель к петлям дисплея.

Сдвиньте и снимите накладки петель с петель дисплея.

Закройте дисплей и переверните компьютер.

Снимите винт, фиксирующий кронштейн беспроводной карты к самой беспроводной карте.

Отсоедините антенные кабели от беспроводной карты.

Переверните компьютер и откройте дисплей.

Снимите антенные кабели с направляющих на петлях дисплея.

Поднимите защёлку разъёма и отсоедините кабель дисплея от системной платы.

Снимите кабель дисплея с направляющих на петлях дисплея.

Отсоедините кабель платы с логотипом от системной платы и снимите его с направляющих на петлях дисплея.

Снимите винты, фиксирующие сборку дисплея к основанию компьютера.

Поднимите сборку дисплея с основания компьютера.

Совместите отверстия для винтов на петлях дисплея с отверстиями для винтов на основании компьютера.

Вверните винты, фиксирующие петли дисплея к основанию компьютера.

Протяните кабель платы с логотипом через направляющие на петле дисплея и подключите кабель платы с логотипом к системной плате.

Протяните кабель дисплея через направляющие на петле дисплея.

Вставьте кабель дисплея в разъём на системной плате и нажмите защёлку, чтобы зафиксировать кабель.

Протяните антенные кабели через направляющие на петлях дисплея.

Приклейте клейкие ленты, фиксирующие антенные кабели к системной плате.

Закройте дисплей и переверните компьютер.

Подключите антенные кабели к беспроводной карте.

Вверните винт, фиксирующий кронштейн беспроводной карты к самой беспроводной карте.

Переверните компьютер и откройте дисплей.

Совместите отверстия для винтов на крышках петель с отверстиями для винтов на петлях дисплея.

Вверните винты, фиксирующие крышки петель на петлях дисплея.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочитайте правила техники безопасности, прилагаемые к вашему компьютеру, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

Удалите винт, который крепит кронштейн разъёма блока питания к разъёму блока питания.

Снимите кронштейн разъёма блока питания с разъёма блока питания.

Отожмите разъём блока питания от основания компьютера.

Отключите кабель динамика от системной платы.

Удалите винты, которые крепят системную плату к основанию компьютера.

Сдвиньте и поднимите узел системной платы.

Переверните узел системной платы.

Отключите кабель разъёма блока питания и снимите разъём блока питания с системной платы.

Подключите кабель разъёма блока питания к системной плате.

Переверните системную плату.

Вверните винты, которые крепят системную плату к основанию компьютера.

Подключите кабель динамика к разъёму на системной плате.

Совместите разъём блока питания с основанием компьютера.

Совместите отверстие для винта на кронштейне разъёма блока питания с отверстием для винта на разъёме блока питания.

Вверните винт, который крепит кронштейн разъёма блока питания к разъёму блока питания.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочитайте правила техники безопасности, прилагаемые к вашему компьютеру, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

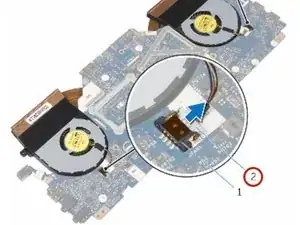

Отключите кабели вентилятора от разъёмов на системной плате.

Переверните системную плату.

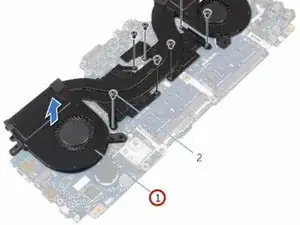

Удалите винты, которые крепят узел радиатора к системной плате.

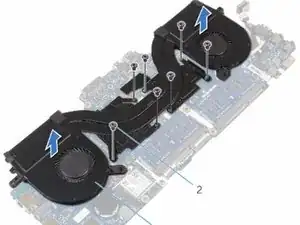

Поднимите узел радиатора с системной платы.

Совместите отверстия для винтов на новом узле радиатора с отверстиями для винтов на системной плате.

Вверните винты, которые фиксируют узел радиатора на системной плате.

Переверните системную плату.

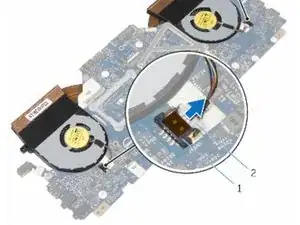

Подключите кабели вентилятора к разъёмам на системной плате.
