Замена тачпада Dell Alienware 13 R2

ВНИМАНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставляемую вместе с компьютером, и выполните действия, описанные в руководстве «Перед началом работы внутри компьютера». После завершения работ внутри компьютера следуйте инструкциям в разделе «После работы внутри компьютера». Дополнительную информацию о мерах безопасности см. на странице соответствия нормативным требованиям.

Закройте дисплей и переверните компьютер.

Ослабьте винты-фиксаторы, которые крепят нижнюю панель к корпусу компьютера.

Аккуратно отожмите защёлки, фиксирующие нижнюю панель к корпусу компьютера, с помощью пластиковой лопатки.

Отсоедините кабель батареи от разъёма кабеля батареи.

Переверните компьютер.

Нажмите и удерживайте кнопку питания в течение 5 секунд, чтобы снять остаточный заряд с системной платы.

Подключите кабель батареи к разъёму кабеля батареи.

Совместите защёлки на нижней панели с пазами на корпусе компьютера и защёлкните панель на место.

Затяните винты-фиксаторы, которые крепят нижнюю панель к корпусу компьютера.

ВНИМАНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставляемую вместе с компьютером, и выполните действия, описанные в руководстве «Перед началом работы внутри компьютера». После завершения работ внутри компьютера следуйте инструкциям в разделе «После работы внутри компьютера».

Снимите винты, крепящие кронштейн твердотельного накопителя к узлу твердотельного накопителя.

Используя язычок, откиньте кронштейн твердотельного накопителя и снимите его с выступов на корпусе компьютера.

Используя язычок, отсоедините кабель твердотельного накопителя от системной платы.

Снимите винты, крепящие узел твердотельного накопителя к корпусу компьютера.

Поднимите узел твердотельного накопителя с корпуса компьютера.

Снимите винт, крепящий твердотельный накопитель к узлу твердотельного накопителя.

Сдвиньте и поднимите твердотельный накопитель с узла твердотельного накопителя.

Вставьте НОВЫЙ твердотельный накопитель в разъём на узле твердотельного накопителя.

Установите на место винт, крепящий твердотельный накопитель к узлу твердотельного накопителя.

Совместите отверстия для винтов на узле твердотельного накопителя с отверстиями для винтов на корпусе компьютера.

Установите на место винты, крепящие узел твердотельного накопителя к корпусу компьютера.

Подключите кабель твердотельного накопителя к системной плате.

Совместите отверстия для винтов на кронштейне твердотельного накопителя с отверстиями для винтов на узле твердотельного накопителя.

Установите на место винты, крепящие кронштейн твердотельного накопителя к узлу твердотельного накопителя.

Поднимите защёлки и отсоедините кабели клавиатуры и подсветки клавиатуры от системной платы.

Снимите винты, крепящие узел подставки для ладоней к корпусу компьютера.

Незначительно приподнимите корпус компьютера и нажмите на фиксаторы узла подставки для ладоней, пока он не выскочит.

Переверните компьютер и откройте дисплей на максимальный угол.

С помощью пластикового скребка отогните края сборки подставки для ладоней.

Аккуратно поднимите сборку подставки для ладоней и переверните её.

Поднимите фиксатор разъёма и отсоедините кабель платы кнопки питания от системной платы.

Снимите сборку подставки для ладоней с основания компьютера.

Снимите клавиатуру.

Снимите плату кнопки питания.

Снимите плату индикатора состояния.

Снимите тачпад.

Установите новый тачпад.

Установите плату индикатора состояния.

Установите плату кнопки питания.

Установите клавиатуру.

Подключите кабель платы кнопки питания к системной плате.

Установите сборку подставки для ладоней на основание компьютера и защёлкните на место.

Закройте дисплей и переверните компьютер.

Установите винты, крепящие сборку подставки для ладоней к основанию компьютера.

Подключите кабель клавиатуры и кабель подсветки клавиатуры к системной плате.

ВНИМАНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией о мерах безопасности, прилагаемой к устройству, и выполните шаги, описанные в разделе «Перед началом работы внутри компьютера». После завершения работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

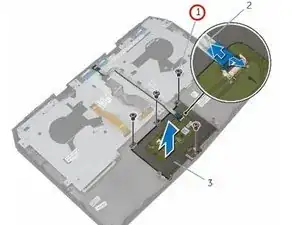

Поднимите фиксатор разъёма и отсоедините кабель тачпада от тачпада.

Выкрутите винты, крепящие тачпад к сборке подставки для ладоней.

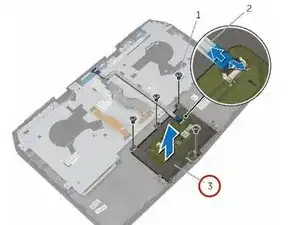

Поднимите тачпад с сборки подставки для ладоней.

Совместите отверстия под винты на тачпаде с отверстиями на сборке подставки для ладоней.

Установите винты, крепящие тачпад к сборке подставки для ладоней.

Вставьте кабель тачпада в разъём тачпада и опустите фиксатор, чтобы закрепить кабель.
