Замена шарниров дисплея Dell Alienware 13 R2

ВНИМАНИЕ: перед работой внутри компьютера внимательно прочитайте информацию по технике безопасности, прилагаемую к устройству, и выполните действия из раздела «Перед началом работ внутри компьютера». После завершения работ выполните инструкции из раздела «После работы внутри компьютера». Дополнительную информацию о мерах безопасности см. на странице регламентирующих требований.

Закройте дисплей и переверните компьютер.

Ослабьте фиксированные винты, которые крепят нижнюю панель к основанию компьютера.

С помощью пластикового шила осторожно освободите защёлки, фиксирующие нижнюю панель на основании компьютера.

Отсоедините кабель аккумулятора от разъёма кабеля аккумулятора.

Переверните компьютер.

Нажмите и удерживайте кнопку питания в течение 5 секунд, чтобы разрядить системную плату.

Подключите кабель аккумулятора к разъёму кабеля аккумулятора.

Совместите выступы на нижней панели с пазами на основании компьютера и защёлкните панель на место.

Затяните фиксированные винты, крепящие нижнюю панель к основанию компьютера.

ВНИМАНИЕ: перед работой внутри компьютера внимательно прочитайте информацию по технике безопасности, прилагаемую к устройству, и выполните действия из раздела «Перед началом работ внутри компьютера». После завершения работ выполните инструкции из раздела «После работы внутри компьютера».

Снимите винты, крепящие кронштейн твердотельного накопителя к блоку твердотельного накопителя.

Потяните за язычок, поверните кронштейн твердотельного накопителя и снимите его с выступов на основании компьютера.

Потяните за язычок и отсоедините кабель твердотельного накопителя от системной платы.

Снимите винты, крепящие блок твердотельного накопителя к основанию компьютера.

Поднимите блок твердотельного накопителя с основания компьютера.

Снимите винт, крепящий твердотельный накопитель к блоку твердотельного накопителя.

Сдвиньте твердотельный накопитель и поднимите его с блока твердотельного накопителя.

Вставьте НЕОБХОДИМЫЙ твердотельный накопитель в разъём на блоке твердотельного накопителя.

Установите на место винт, крепящий твердотельный накопитель к блоку твердотельного накопителя.

Совместите отверстия под винты на блоке твердотельного накопителя с отверстиями под винты на основании компьютера.

Установите на место винты, крепящие блок твердотельного накопителя к основанию компьютера.

Подключите кабель твердотельного накопителя к системной плате.

Совместите отверстия под винты на кронштейне твердотельного накопителя с отверстиями под винты на блоке твердотельного накопителя.

Установите на место винты, крепящие кронштейн твердотельного накопителя к блоку твердотельного накопителя.

Поднимите защёлки и отсоедините кабели клавиатуры и подсветки клавиатуры от системной платы.

Снимите винты, крепящие блок передней панели с клавиатурой к основанию компьютера.

Приподнимите основание компьютера и дотянитесь до фиксаторов на блоке передней панели с клавиатурой, нажмите на них, пока панель не выйдет из зацепления.

Переверните компьютер и откройте дисплей на максимальный угол.

Пластиковой лопаткой подденьте по краям блока-подставки для ладоней.

Аккуратно поднимите блок-подставку для ладоней и переверните его.

Поднимите фиксатор разъёма и отсоедините кабель платы кнопки питания от системной платы.

Снимите блок-подставку для ладоней с основания компьютера.

Снимите клавиатуру.

Снимите плату кнопки питания.

Снимите плату индикатора состояния.

Снимите тачпад.

Установите новый тачпад.

Установите плату индикатора состояния.

Установите плату кнопки питания.

Установите клавиатуру.

Подключите кабель платы кнопки питания к системной плате.

Установите блок-подставку для ладоней на основание компьютера и защёлкните на место.

Закройте экран и переверните компьютер.

Установите винты, крепящие блок-подставку для ладоней к основанию компьютера.

Подключите кабель клавиатуры и кабель подсветки клавиатуры к системной плате.

ВНИМАНИЕ: перед работой внутри компьютера внимательно прочтите информацию по технике безопасности, прилагаемую к компьютеру, и выполните описанные в разделе «Перед началом работы внутри компьютера» инструкции. После завершения работы внутри компьютера выполните инструкции из раздела «Перед началом работы внутри компьютера».

Откройте экран максимально широко.

Снимите винты, крепящие заглушки петель к петлям экрана.

Сдвиньте и снимите заглушки петель с петель экрана.

Закройте экран и переверните компьютер.

Снимите винт, крепящий кронштейн платы беспроводной связи к плате беспроводной связи.

Отсоедините антенные кабели от платы беспроводной связи.

Переверните компьютер и откройте экран.

Снимите антенные кабели с направляющих на петлях экрана.

Поднимите фиксатор разъёма и отсоедините кабель экрана от системной платы.

Снимите кабель экрана с направляющих на петлях экрана.

Отсоедините кабель платы логотипа от системной платы и извлеките его из направляющих на петлях экрана.

Снимите винты, крепящие блок экрана к основанию компьютера.

Снимите блок экрана с основания компьютера.

Совместите отверстия под винты на петлях экрана с отверстиями на основании компьютера.

Установите винты, крепящие петли экрана к основанию компьютера.

Проложите кабель платы логотипа через направляющие на петле экрана и подключите его к системной плате.

Проложите кабель экрана через направляющие на петле экрана.

Вставьте кабель экрана в разъём на системной плате и закройте фиксатор для закрепления кабеля.

Проложите антенные кабели через направляющие на петлях экрана.

Наклейте скотч, фиксирующий антенные кабели на системной плате.

Закройте экран и переверните компьютер.

Подключите антенные кабели к плате беспроводной связи.

Установите винт, крепящий кронштейн платы беспроводной связи к плате беспроводной связи.

Переверните компьютер и откройте экран.

Совместите отверстия для винтов на заглушках петель с отверстиями на петлях дисплея.

Установите винты, крепящие заглушки петель к петлям дисплея.

ВНИМАНИЕ: Перед работой внутри компьютера прочитайте руководство по технике безопасности, поставляемое с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После завершения работы выполните инструкции из раздела «После работы внутри компьютера».

Аккуратно приподнимите внутренние края рамки дисплея кончиками пальцев.

Осторожно поднимите рамку дисплея и переверните её.

Поднимите фиксаторы разъёмов и отсоедините кабели платы дисплея от платы логотипа.

Отсоедините кабель платы логотипа от платы логотипа.

Подключите кабель платы логотипа к плате логотипа.

Вставьте кабели платы дисплея в соответствующие разъёмы на плате логотипа и опустите фиксаторы, чтобы надёжно закрепить кабели.

Переверните рамку дисплея.

Совместите рамку дисплея с задней крышкой дисплея и аккуратно защёлкните рамку на место.

ВНИМАНИЕ: Перед работой внутри компьютера прочитайте руководство по технике безопасности, поставляемое с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После завершения работы выполните инструкции из раздела «После работы внутри компьютера».

Выкрутите винты, крепящие панель дисплея к задней крышке дисплея.

Аккуратно поднимите панель дисплея и переверните её.

Поднимите фиксатор разъёма и отсоедините кабель дисплея от панели дисплея.

Подключите НОВЫЙ кабель дисплея к панели дисплея и опустите фиксатор разъёма, чтобы надёжно закрепить кабель.

Переверните панель дисплея.

Аккуратно поднимите панель дисплея и переверните её.

Поднимите фиксатор разъёма и отсоедините кабель дисплея от панели дисплея.

Подключите НОВЫЙ кабель дисплея к панели дисплея и опустите фиксатор разъёма, чтобы надёжно закрепить кабель.

Переверните панель дисплея.

Совместите отверстия для винтов на панели дисплея с отверстиями на задней крышке дисплея.

Установите винты, крепящие панель дисплея к задней крышке дисплея.

ВНИМАНИЕ: Перед работой внутри компьютера прочитайте руководство по технике безопасности, поставляемое с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После завершения работы выполните инструкции из раздела «После работы внутри компьютера».

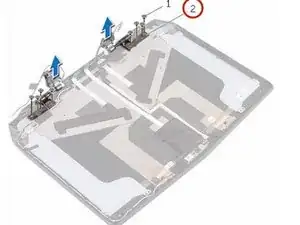

Выкрутите винты, крепящие петли дисплея к задней крышке дисплея.

Снимите петли дисплея с задней крышки дисплея.

Совместите отверстия для винтов на НОВЫХ петлях дисплея с отверстиями на задней крышке дисплея.

Установите винты, крепящие петли дисплея к задней крышке дисплея.
