Замена беспроводной карты Dell Alienware 13 R2

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением работ внутри компьютера ознакомьтесь с информацией по безопасности, поставляемой с компьютером, и следуйте шагам в разделе «Перед работой внутри компьютера». После выполнения работ внутри компьютера выполните инструкции в разделе «После работы внутри компьютера». Для дополнительных рекомендаций по технике безопасности см. страницу соответствия нормативным требованиям.

Закройте дисплей и переверните компьютер.

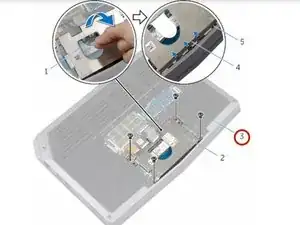

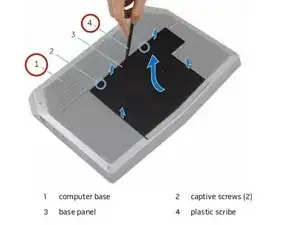

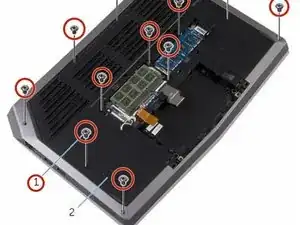

Ослабьте сохраняемые винты, которые фиксируют нижнюю панель к основанию компьютера.

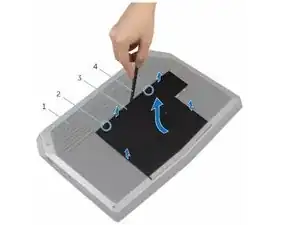

С помощью пластиковой лопатки аккуратно отожмите защёлки, удерживающие нижнюю панель на основании компьютера.

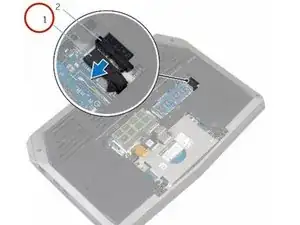

Отключите кабель батареи от разъёма кабеля батареи.

Переверните компьютер.

Нажмите и удерживайте кнопку питания в течение 5 секунд, чтобы разрядить плату системы.

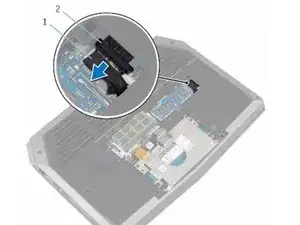

Подключите кабель батареи к разъёму кабеля батареи.

Совместите защёлки нижней панели со слотами на основании компьютера и защёлкните нижнюю панель на месте.

Затяните сохраняемые винты, которые фиксируют нижнюю панель к основанию компьютера.

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением работ внутри компьютера ознакомьтесь с информацией по безопасности, поставляемой с компьютером, и следуйте шагам в разделе «Перед работой внутри компьютера». После выполнения работ внутри компьютера выполните инструкции в разделе «После работы внутри компьютера».

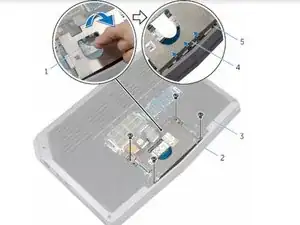

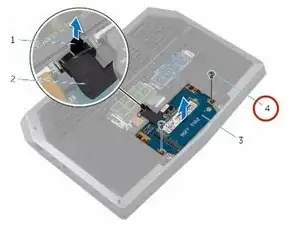

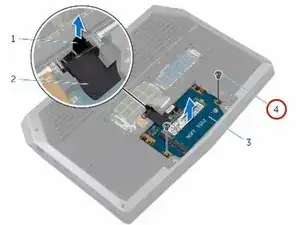

Удалите винты, которые фиксируют монтажную скобу твердотельного накопителя к сборке твердотельного накопителя.

С помощью тянущей ленты поверните монтажную скобу твердотельного накопителя и снимите скобу с защёлок на основании компьютера.

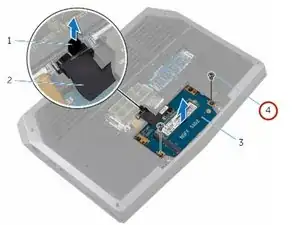

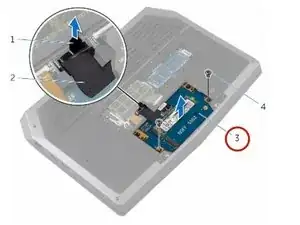

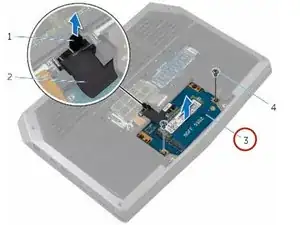

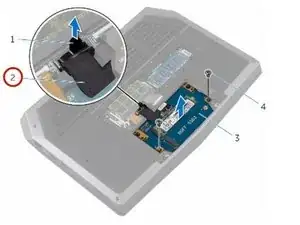

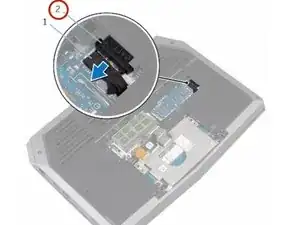

С помощью тянущей ленты отсоедините кабель твердотельного накопителя от системной платы.

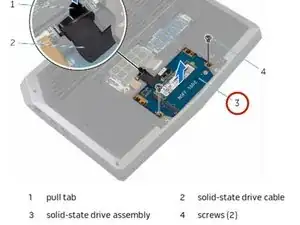

Удалите винты, которые фиксируют сборку твердотельного накопителя к основанию компьютера.

Поднимите сборку твердотельного накопителя с основания компьютера.

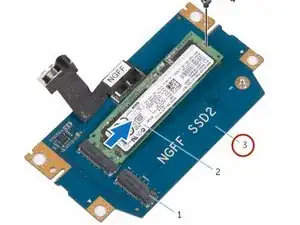

Удалите винт, который фиксирует твердотельный накопитель к сборке твердотельного накопителя.

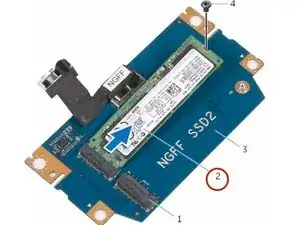

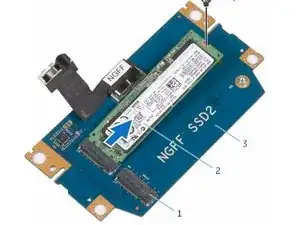

Сдвиньте и поднимите твердотельный накопитель со сборки твердотельного накопителя.

Вставьте НОВЫЙ твердотельный накопитель в паз на сборке твердотельного накопителя.

Верните винт, который фиксирует твердотельный накопитель к сборке твердотельного накопителя.

Совместите отверстия для винтов на сборке твердотельного накопителя с отверстиями для винтов на основании компьютера.

Верните винты, которые фиксируют сборку твердотельного накопителя к основанию компьютера.

Подключите кабель твердотельного накопителя к системной плате.

Совместите отверстия для винтов на монтажной скобе твердотельного накопителя с отверстиями на сборке твердотельного накопителя.

Верните винты, которые фиксируют монтажную скобу твердотельного накопителя к сборке твердотельного накопителя.

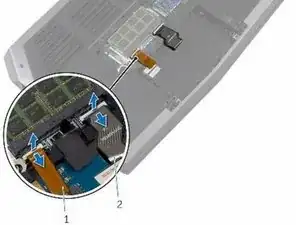

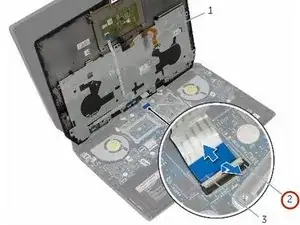

Поднимите защёлки и отключите кабели клавиатуры и подсветки клавиатуры от системной платы.

Удалите винты, которые фиксируют узел подставки для рук к основанию компьютера.

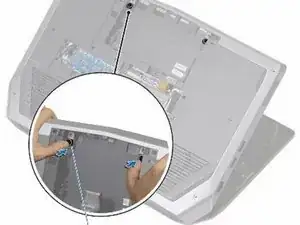

Приподнимите основание компьютера слегка и нажмите фиксирующие защёлки на узле подставки для рук, пока он не выскочит.

Переверните компьютер и откройте дисплей максимально широко.

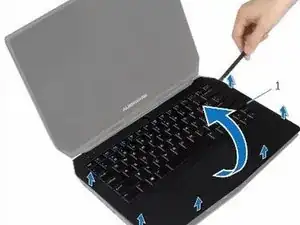

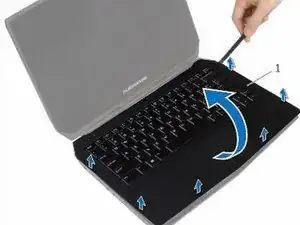

Используя пластиковую кернерную лопатку, подденьте вдоль краёв блока подставки для ладоней.

Осторожно поднимите блок подставки для ладоней и переверните его.

Поднимите защёлку разъёма и отсоедините кабель платы кнопки питания от системной платы.

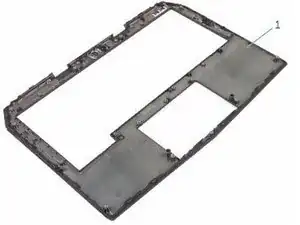

Снимите блок подставки для ладоней с корпуса компьютера.

Снимите клавиатуру.

Снимите плату кнопки питания.

Снимите плату индикаторов состояния.

Снимите тачпад.

Установите тачпад.

Установите плату индикаторов состояния.

Установите плату кнопки питания.

Установите клавиатуру.

Подсоедините кабель платы кнопки питания к системной плате.

Выровняйте блок подставки для ладоней на корпусе компьютера и защёлкните его на место.

Закройте дисплей и переверните компьютер.

Установите винты, которые крепят блок подставки для ладоней к корпусу компьютера.

Подключите кабель клавиатуры и кабель подсветки клавиатуры к системной плате.

ВНИМАНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставлявшейся с вашим компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После завершения работы внутри компьютера следуйте инструкциям в разделе «Перед работой внутри компьютера».

Откройте дисплей максимально широко.

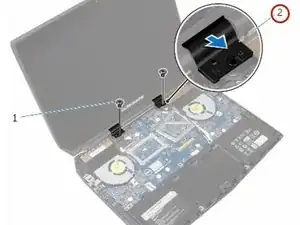

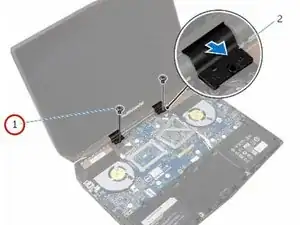

Снимите винты, которые крепят накладки петель к петлям дисплея.

Сдвиньте и поднимите накладки петель с петель дисплея.

Закройте дисплей и переверните компьютер.

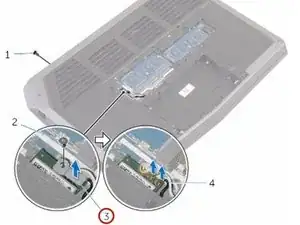

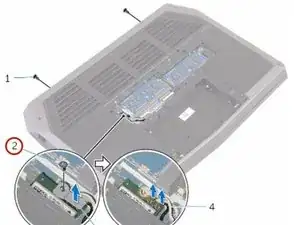

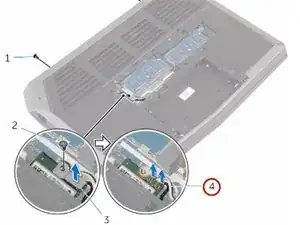

Снимите винт, который крепит кронштейн беспроводной карты к самой карте.

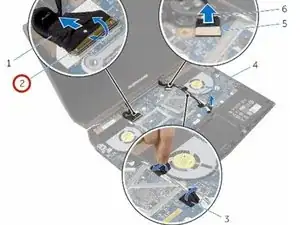

Отсоедините антенные кабели от беспроводной карты.

Переверните компьютер и откройте дисплей.

Снимите антенные кабели из направляющих прокладки на петлях дисплея.

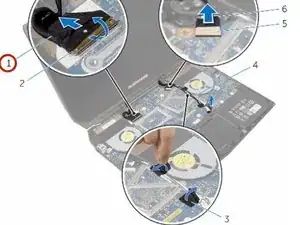

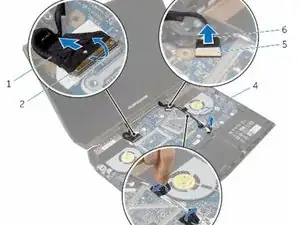

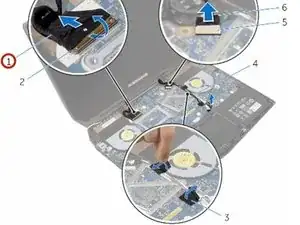

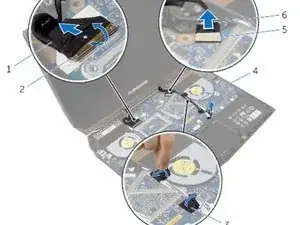

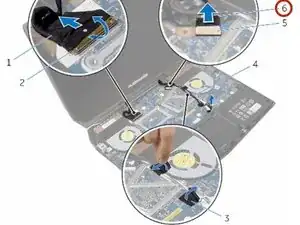

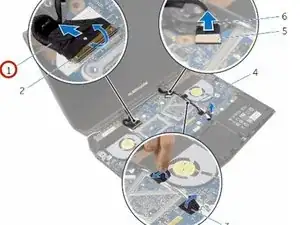

Поднимите защёлку разъёма и отсоедините кабель дисплея от системной платы.

Снимите кабель дисплея из направляющих прокладки на петлях дисплея.

Отсоедините кабель платы с логотипом от системной платы и снимите его с направляющих прокладки на петлях дисплея.

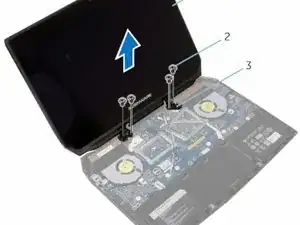

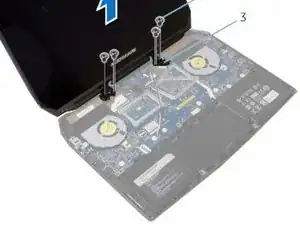

Снимите винты, которые крепят сборку дисплея к корпусу компьютера.

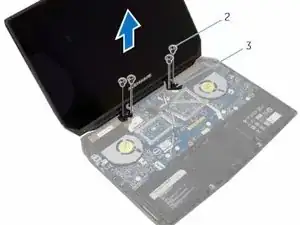

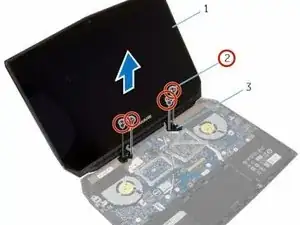

Снимите сборку дисплея с корпуса компьютера.

Выровняйте монтажные отверстия на петлях дисплея с монтажными отверстиями на корпусе компьютера.

Установите винты, которые крепят петли дисплея к корпусу компьютера.

Пропустите кабель платы с логотипом через направляющие прокладки на петле дисплея и подключите кабель платы с логотипом к системной плате.

Пропустите кабель дисплея через направляющие прокладки на петле дисплея.

Вставьте кабель дисплея в разъём на системной плате и зафиксируйте кабель, нажав вниз защёлку.

Пропустите антенные кабели через направляющие прокладки на петлях дисплея.

Приклейте липкие ленты, которые фиксируют антенные кабели на системной плате.

Закройте дисплей и переверните компьютер.

Подключите антенные кабели к беспроводной карте.

Установите винт, который крепит кронштейн беспроводной карты к самой карте.

Переверните компьютер и откройте дисплей.

Совместите отверстия под винты на крышках петель с отверстиями под винты на петлях дисплея.

Установите винты, которые закрепляют крышки петель на петлях дисплея.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После завершения работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

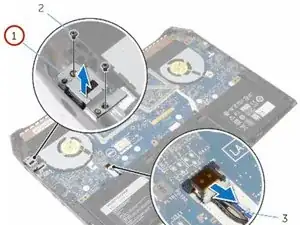

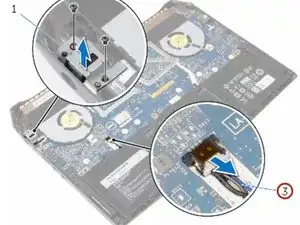

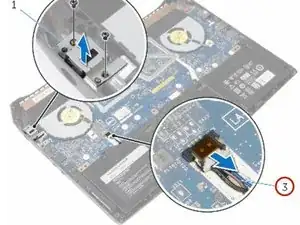

Удалите винт, который закрепляет кронштейн разъёма адаптера питания на разъёме адаптера питания.

Поднимите кронштейн разъёма адаптера питания с разъёма адаптера питания.

Отсоедините разъём адаптера питания от основания компьютера.

Отключите кабель динамика от системной платы.

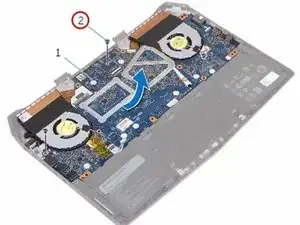

Удалите винты, которые закрепляют системную плату на основании компьютера.

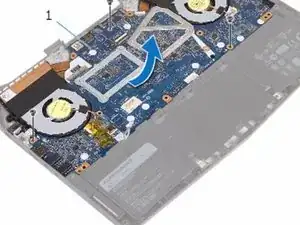

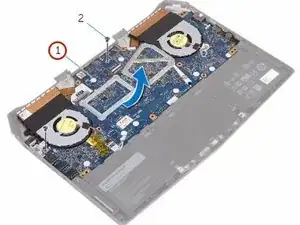

Сдвиньте и поднимите узел системной платы.

Переверните узел системной платы.

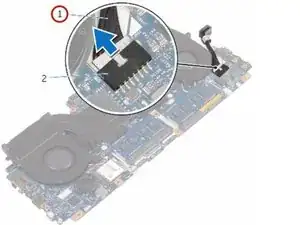

Отключите кабель разъёма адаптера питания и снимите разъём адаптера питания с системной платы.

Подключите кабель разъёма адаптера питания к системной плате.

Переверните системную плату.

Установите винты, которые закрепляют системную плату на основании компьютера.

Подключите кабель динамика к разъёму на системной плате.

Выравняйте разъём адаптера питания относительно основания компьютера.

Совместите отверстие под винт в кронштейне разъёма адаптера питания с отверстием под винт на разъёме адаптера питания.

Установите винт, который закрепляет кронштейн разъёма адаптера питания на разъёме адаптера питания.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После завершения работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

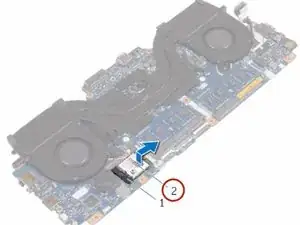

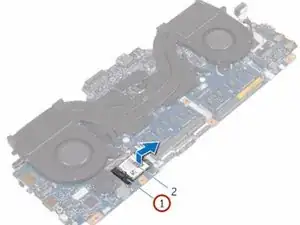

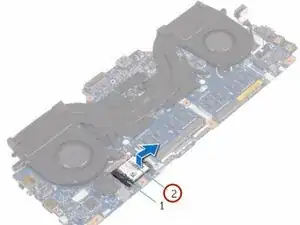

Выдвиньте беспроводную карту из разъёма для беспроводной карты на системной плате.

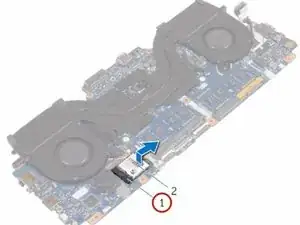

Вставьте новую беспроводную карту в разъём для беспроводной карты на системной плате.
