Замена панели дисплея Dell Alienware 13 R2

ВНИМАНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, прилагаемой к компьютеру, и выполните шаги, описанные в разделе «Перед началом работы внутри компьютера». После выполнения работ внутри компьютера следуйте инструкциям в разделе «После работы внутри компьютера». Дополнительную информацию о правилах безопасности см. на домашней странице нормативных требований.

Закройте дисплей и переверните компьютер.

Ослабьте винты-фиксаторы, крепящие нижнюю панель к основанию компьютера.

Аккуратно разожмите защелки, фиксирующие нижнюю панель к основанию компьютера, с помощью пластикового шила.

Отсоедините кабель батареи от разъема кабеля батареи.

Переверните компьютер.

Нажмите и удерживайте кнопку питания в течение 5 секунд для сброса заряда системной платы.

Подключите кабель батареи к разъему кабеля батареи.

Совместите выступы на нижней панели с пазами на основании компьютера и защелкните панель на место.

Затяните винты-фиксаторы, крепящие нижнюю панель к основанию компьютера.

ВНИМАНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, прилагаемой к компьютеру, и выполните шаги, описанные в разделе «Перед началом работы внутри компьютера». После выполнения работ внутри компьютера следуйте инструкциям в разделе «После работы внутри компьютера».

Снимите винты, крепящие кронштейн накопителя к блоку твердотельного накопителя.

Используя язычок, поверните кронштейн твердотельного накопителя и снимите его с защелок на основании компьютера.

Используя язычок, отсоедините кабель твердотельного накопителя от системной платы.

Снимите винты, крепящие блок твердотельного накопителя к основанию компьютера.

Поднимите блок твердотельного накопителя с основания компьютера.

Снимите винт, крепящий твердотельный накопитель к блоку твердотельного накопителя.

Сдвиньте и поднимите твердотельный накопитель с блока твердотельного накопителя.

Вставьте НОВЫЙ твердотельный накопитель в разъем на блоке твердотельного накопителя.

Установите винт, крепящий твердотельный накопитель к блоку твердотельного накопителя.

Совместите отверстия под винты блока твердотельного накопителя с отверстиями под винты на основании компьютера.

Установите винты, крепящие блок твердотельного накопителя к основанию компьютера.

Подключите кабель твердотельного накопителя к системной плате.

Совместите отверстия под винты кронштейна твердотельного накопителя с отверстиями под винты на блоке твердотельного накопителя.

Установите винты, крепящие кронштейн твердотельного накопителя к блоку твердотельного накопителя.

Поднимите защелки и отсоедините кабели клавиатуры и подсветки клавиатуры от системной платы.

Снимите винты, крепящие блок передней панели с запястными опорами к основанию компьютера.

Немного приподнимите основание компьютера и нажмите на фиксаторы блока передней панели с запястными опорами, пока он не отсоединится.

Переверните компьютер и откройте дисплей настолько, насколько это возможно.

Аккуратно подденьте края сборки подставки для рук с помощью пластикового шпицеля.

Осторожно поднимите сборку подставки для рук и переверните её.

Поднимите фиксатор разъёма и отсоедините кабель платы кнопки питания от системной платы.

Снимите сборку подставки для рук с основания компьютера.

Снимите клавиатуру.

Снимите плату кнопки питания.

Снимите плату индикатора состояния.

Снимите тачпад.

Установите тачпад на место.

Установите плату индикатора состояния на место.

Установите плату кнопки питания на место.

Установите клавиатуру на место.

Подключите кабель платы кнопки питания к системной плате.

Установите сборку подставки для рук на основание компьютера и защёлкните её.

Закройте экран и переверните компьютер.

Установите на место винты, крепящие сборку подставки для рук к основанию компьютера.

Подключите кабель клавиатуры и кабель подсветки клавиатуры к системной плате.

ВНИМАНИЕ: перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, прилагаемой к компьютеру, и выполните все инструкции в разделе «Перед началом работ внутри компьютера». После выполнения работ внутри компьютера следуйте инструкциям в разделе «Перед началом работ внутри компьютера».

Раскройте экран максимально широко.

Снимите винты, крепящие крышки шарниров к шарнирам экрана.

Сдвиньте и поднимите крышки шарниров с шарниров экрана.

Закройте экран и переверните компьютер.

Снимите винт, крепящий кронштейн платы беспроводной связи к самой плате.

Отсоедините антенные кабели от платы беспроводной связи.

Переверните компьютер и откройте экран.

Извлеките антенные кабели из направляющих на шарнирах экрана.

Поднимите фиксатор разъёма и отсоедините кабель экрана от системной платы.

Извлеките кабель экрана из направляющих на шарнирах экрана.

Отсоедините кабель платы логотипа от системной платы и извлеките его из направляющих на шарнирах экрана.

Снимите винты, крепящие сборку экрана к основанию компьютера.

Снимите сборку экрана с основания компьютера.

Совместите отверстия под винты на шарнирах экрана с отверстиями под винты на основании компьютера.

Установите на место винты, крепящие шарниры экрана к основанию компьютера.

Проложите кабель платы логотипа через направляющие на шарнире экрана и подключите его к системной плате.

Проложите кабель экрана через направляющие на шарнире экрана.

Вставьте кабель экрана в разъём на системной плате и зафиксируйте его, опустив фиксатор.

Проложите антенные кабели через направляющие на шарнирах экрана.

Приклейте ленты, фиксирующие антенные кабели к системной плате.

Закройте экран и переверните компьютер.

Подключите антенные кабели к плате беспроводной связи.

Установите на место винт, крепящий кронштейн платы беспроводной связи к самой плате.

Переверните компьютер и откройте дисплей.

Совместите отверстия под винты на заглушках петель с отверстиями под винты на петлях дисплея.

Установите винты, крепящие заглушки петель к петлям дисплея.

ВНИМАНИЕ: перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, прилагаемой к устройству, и выполните все шаги из раздела «Перед началом работ внутри компьютера». После окончания работ выполните инструкции из раздела «После окончания работ внутри компьютера».

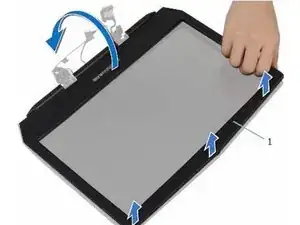

Аккуратно подденьте внутренние края рамки дисплея кончиками пальцев.

Аккуратно поднимите и переверните рамку дисплея.

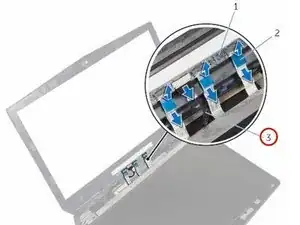

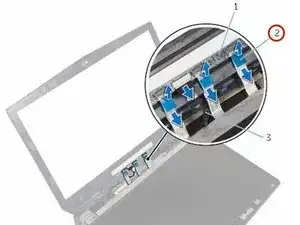

Поднимите фиксаторы разъёмов и отсоедините кабели платы дисплея от платы логотипа.

Отсоедините кабель платы логотипа от платы логотипа.

Подключите кабель платы логотипа к плате логотипа.

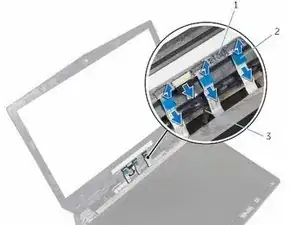

Вставьте кабели платы дисплея в соответствующие разъёмы на плате логотипа и опустите фиксаторы, чтобы зафиксировать кабели.

Переверните рамку дисплея.

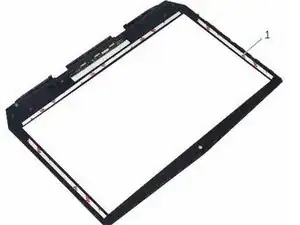

Совместите рамку дисплея с задней крышкой дисплея и аккуратно защёлкните её на место.

ВНИМАНИЕ: перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, прилагаемой к устройству, и выполните все шаги из раздела «Перед началом работ внутри компьютера». После окончания работ выполните инструкции из раздела «После окончания работ внутри компьютера».

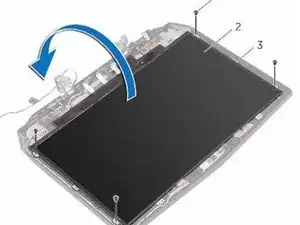

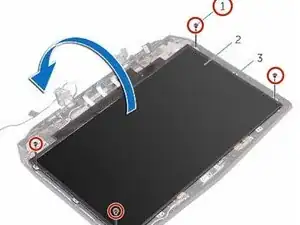

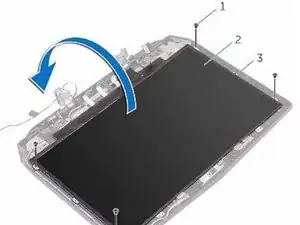

Снимите винты, крепящие панель дисплея к задней крышке дисплея.

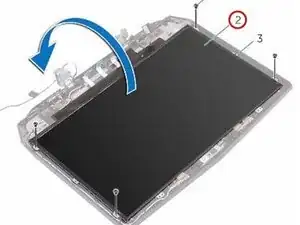

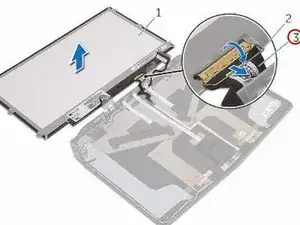

Аккуратно поднимите и переверните панель дисплея.

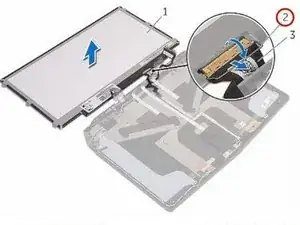

Поднимите фиксатор разъёма и отсоедините кабель дисплея от панели дисплея.

Подключите НОВЫЙ кабель дисплея к панели дисплея и нажмите на фиксатор разъёма, чтобы зафиксировать кабель.

Переверните панель дисплея.

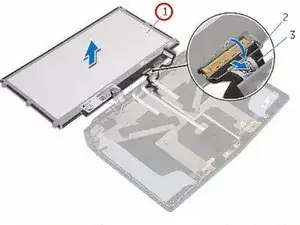

Аккуратно поднимите и переверните панель дисплея.

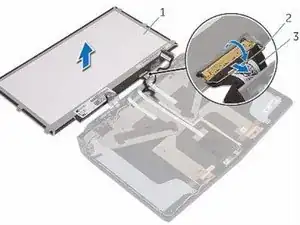

Поднимите фиксатор разъёма и отсоедините кабель дисплея от панели дисплея.

Подключите НОВЫЙ кабель дисплея к панели дисплея и нажмите на фиксатор разъёма, чтобы зафиксировать кабель.

Переверните панель дисплея.

Совместите отверстия под винты на панели дисплея с отверстиями под винты на задней крышке дисплея.

Установите винты, крепящие панель дисплея к задней крышке дисплея.
