Замена задней крышки дисплея Dell Alienware 13 R2

В этом руководстве показано, как снять и установить заднюю крышку дисплея.

Шаг 1

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по безопасности, поставляемой с компьютером, и выполните действия, описанные в разделе «Перед работой внутри компьютера». После завершения работ внутри компьютера выполните инструкции из раздела «После работы внутри компьютера». Для дополнительных рекомендаций по технике безопасности см. страницу соответствия нормативным требованиям.

Закройте дисплей и переверните компьютер.

Шаг 2

Ослабьте фиксированные винты, которые крепят нижнюю панель к основанию компьютера.

Шаг 3

С помощью пластикового зубила осторожно освободите защёлки, фиксирующие нижнюю панель в основании компьютера.

Шаг 4

Отключите кабель аккумулятора от разъёма кабеля аккумулятора.

Переверните компьютер.

Шаг 5

Нажмите и удерживайте кнопку питания в течение 5 секунд, чтобы разрядить и заземлить системную плату.

Шаг 6

Подсоедините кабель аккумулятора к разъёму кабеля аккумулятора.

Шаг 7

Совместите выступы на нижней панели со слотами в основании компьютера и защёлкните нижнюю панель на месте.

Шаг 8

Затяните фиксированные винты, которые крепят нижнюю панель к основанию компьютера.

Шаг 9

Снимите винты, которые крепят кронштейн твердотельного накопителя к сборке твердотельного накопителя.

Шаг 10

С помощью язычка поверните кронштейн твердотельного накопителя и оторвите кронштейн от выступов на основании компьютера.

Шаг 11

С помощью язычка отключите кабель твердотельного накопителя от системной платы.

Шаг 12

Снимите винты, которые крепят сборку твердотельного накопителя к основанию компьютера.

Шаг 13

Поднимите сборку твердотельного накопителя с основания компьютера.

Шаг 14

Снимите винт, который фиксирует твердотельный накопитель в сборке твердотельного накопителя.

Шаг 15

Сдвиньте и приподнимите твердотельный накопитель, чтобы извлечь его из сборки твердотельного накопителя.

Шаг 16

Вставьте НОВЫЙ твердотельный накопитель в разъём на сборке твердотельного накопителя.

Шаг 17

Восстановите винт, который фиксирует твердотельный накопитель в сборке твердотельного накопителя.

Шаг 18

Совместите отверстия для винтов на сборке твердотельного накопителя с отверстиями для винтов в основании компьютера.

Шаг 19

Установите винты, которые крепят сборку твердотельного накопителя к основанию компьютера.

Шаг 20

Подключите кабель твердотельного накопителя к системной плате.

Шаг 21

Совместите отверстия для винтов на кронштейне твердотельного накопителя с отверстиями для винтов на сборке твердотельного накопителя.

Шаг 22

Установите винты, которые крепят кронштейн твердотельного накопителя к сборке твердотельного накопителя.

Шаг 23

Поднимите защёлки и отключите кабели клавиатуры и подсветки клавиатуры от системной платы.

Шаг 24

Снимите винты, которые крепят узел подставки для рук к основанию компьютера.

Шаг 25

Немного приподнимите основание компьютера и нажмите на фиксирующие защёлки подставки для рук, пока она не выйдет из защёлок.

Шаг 26

Переверните компьютер и откройте дисплей максимально широко.

Шаг 27

С помощью пластиковой кернер-лопатки подденьте по краям узел подлокотника.

Шаг 28

Осторожно приподнимите узел подлокотника и переверните его.

Шаг 29

Поднимите защёлку разъёма и отсоедините кабель платы кнопки питания от системной платы.

Шаг 30

Снимите узел подлокотника с основания компьютера.

Шаг 31

Снимите клавиатуру.

Снимите плату кнопки питания.

Снимите плату индикаторов состояния.

Снимите тачпад.

Шаг 32

Установите тачпад.

Установите плату индикаторов состояния.

Установите плату кнопки питания.

Установите клавиатуру.

Шаг 33

Подключите кабель платы кнопки питания к системной плате.

Шаг 34

Выравнивая узел подлокотника на основании компьютера, защёлкните его на месте.

Шаг 35

Закройте дисплей и переверните компьютер.

Шаг 36

Верните винты, которые крепят узел подлокотника к основанию компьютера.

Шаг 37

Подключите кабель клавиатуры и кабель подсветки клавиатуры к системной плате.

Шаг 38

WARNING: Before working inside your computer, read the safety information that shipped with your computer and follow the steps in Before Working Inside Your Computer. After working inside your computer, follow the instructions in Before Working Inside Your Computer.

Откройте дисплей максимально широко.

Шаг 39

Снимите винты, которые крепят крышки петель к петлям дисплея.

Шаг 40

Сдвиньте и снимите крышки петель с петель дисплея.

Шаг 41

Закройте дисплей и переверните компьютер.

Шаг 42

Снимите винт, который крепит кронштейн беспроводной карты к самой карте.

Шаг 43

Отсоедините антенные кабели от беспроводной карты.

Шаг 44

Переверните компьютер и откройте дисплей.

Шаг 45

Снимите антенные кабели с направляющих на петлях дисплея.

Шаг 46

Поднимите защёлку разъёма и отсоедините кабель дисплея от системной платы.

Шаг 47

Снимите кабель дисплея с направляющих на петлях дисплея.

Шаг 48

Отсоедините кабель платы логотипа от системной платы и снимите его с направляющих на петлях дисплея.

Шаг 49

Снимите винты, которые крепят узел дисплея к основанию компьютера.

Шаг 50

Поднимите узел дисплея с основания компьютера.

Шаг 51

Выравнивая, совместите отверстия для винтов на петлях дисплея с отверстиями на основании компьютера.

Шаг 52

Верните винты, которые крепят петли дисплея к основанию компьютера.

Шаг 53

Протяните кабель платы логотипа через направляющие на петле дисплея и подключите кабель платы логотипа к системной плате.

Шаг 54

Протяните кабель дисплея через направляющие на петле дисплея.

Шаг 55

Вставьте кабель дисплея в разъём на системной плате и опустите защёлку, чтобы зафиксировать кабель.

Шаг 56

Протяните антенные кабели через направляющие на петлях дисплея.

Шаг 57

Приклейте ленты, фиксирующие антенные кабели к системной плате.

Шаг 58

Закройте дисплей и переверните компьютер.

Шаг 59

Подключите антенные кабели к беспроводной карте.

Шаг 60

Верните винт, который крепит кронштейн беспроводной карты к самой карте.

Шаг 61

Переверните компьютер и откройте дисплей.

Шаг 62

Совместите отверстия для винтов на крышках петель с отверстиями для винтов на петлях дисплея.

Шаг 63

Установите винты, которые закрепляют крышки петель на петлях дисплея.

Шаг 64

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставлявшуюся с компьютером, и выполните шаги из раздела Перед работой внутри компьютера. После работы внутри компьютера выполните инструкции из раздела После работы внутри компьютера.

Кончиками пальцев осторожно приподнимите внутренние кромки окантовки дисплея.

Шаг 65

Осторожно поднимите окантовку дисплея и переверните её.

Шаг 66

Поднимите защёлки разъёмов и отключите кабели платы дисплея от платы логотипа.

Шаг 67

Отключите кабель платы логотипа от платы логотипа.

Шаг 68

Подключите кабель платы логотипа к плате логотипа.

Шаг 69

Сдвиньте кабели платы дисплея к их соответствующим разъёмам на плате логотипа и защёлкните фиксаторы, чтобы зафиксировать кабели.

Шаг 70

Переверните окантовку дисплея.

Шаг 71

Совместите окантовку дисплея с задней крышкой дисплея и аккуратно защёлкните окантовку на месте.

Шаг 72

Удалите винты, которые закрепляют панель дисплея на задней крышке дисплея.

Шаг 73

Осторожно приподнимите панель дисплея и переверните её.

Шаг 74

Поднимите защёлку разъёма и отключите кабель дисплея от панели дисплея.

Шаг 75

Подключите НОВЫЙ кабель дисплея к панели дисплея и нажмите на защёлку разъёма, чтобы закрепить кабель.

Шаг 76

Переверните панель дисплея.

Шаг 77

Осторожно приподнимите панель дисплея и переверните её.

Шаг 78

Поднимите защёлку разъёма и отключите кабель дисплея от панели дисплея.

Шаг 79

Подключите НОВЫЙ кабель дисплея к панели дисплея и нажмите на защёлку разъёма, чтобы закрепить кабель.

Шаг 80

Переверните панель дисплея.

Шаг 81

Совместите отверстия для винтов на панели дисплея с отверстиями для винтов на задней крышке дисплея.

Шаг 82

Установите винты, которые закрепляют панель дисплея на задней крышке дисплея.

Шаг 83

Удалите винты, которые закрепляют петли дисплея на задней крышке дисплея.

Шаг 84

Снимите петли дисплея с задней крышки дисплея.

Шаг 85

Совместите отверстия для винтов на НОВЫХ петлях дисплея с отверстиями для винтов на задней крышке дисплея.

Шаг 86

Установите винты, которые закрепляют петли дисплея на задней крышке дисплея.

Шаг 87

Поместите сборку задней крышки дисплея на ровную поверхность.

Шаг 88

Отключите кабель камеры от модуля камеры.

Шаг 89

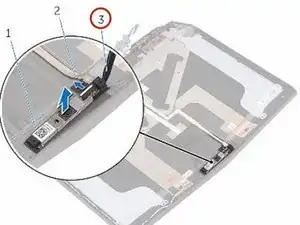

Используя пластиковую штихель, отожмите модуль камеры от задней крышки дисплея.

Шаг 90

Используя направляющие штифты, разместите НОВЫЙ модуль камеры на задней крышке дисплея и защёлкните его на месте.

Шаг 91

Подключите кабель камеры к модулю камеры.

Шаг 92

ВНИМАНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставлявшуюся вместе с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

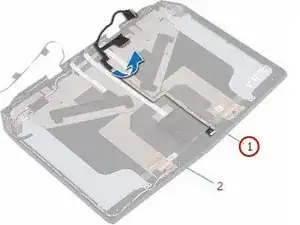

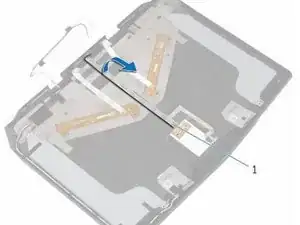

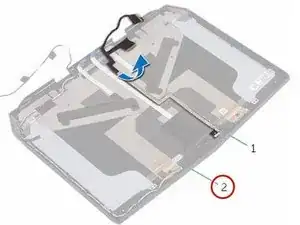

Отделите кабель платы дисплея, чтобы получить доступ к кабелю камеры.
