Замена кругловатой батарейки (таблетки) в Dell Alienware 13 R2

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги в разделе Перед работой внутри компьютера. После работы внутри компьютера следуйте инструкциям в разделе После работы внутри компьютера. Для дополнительных рекомендаций по технике безопасности см. страницу соответствия нормативным требованиям.

Закройте экран и переверните компьютер.

Ослабьте направляющие винты, которые фиксируют нижнюю панель к корпусу компьютера.

С помощью пластикового приспособления аккуратно освободите защёлки, удерживающие нижнюю панель на корпусе компьютера.

Отключите кабель батареи от разъёма кабеля батареи.

Переверните компьютер.

Нажмите и удерживайте кнопку питания в течение 5 секунд, чтобы разрядить плату системы.

Подключите кабель батареи к разъёму кабеля батареи.

Выровняйте защёлки на нижней панели со слотами в корпусе компьютера и защёлкните панель на место.

Затяните направляющие винты, которые фиксируют нижнюю панель к корпусу компьютера.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги в разделе Перед работой внутри компьютера. После работы внутри компьютера следуйте инструкциям в разделе После работы внутри компьютера.

Удалите винты, фиксирующие кронштейн твердотельного накопителя к узлу твердотельного накопителя.

С помощью вынимающей петли поверните кронштейн твердотельного накопителя и снимите кронштейн с защёлок на корпусе компьютера.

С помощью вынимающей петли отключите кабель твердотельного накопителя от системной платы.

Удалите винты, фиксирующие узел твердотельного накопителя к корпусу компьютера.

Поднимите узел твердотельного накопителя с корпуса компьютера.

Удалите винт, фиксирующий твердотельный накопитель к узлу твердотельного накопителя.

Сдвиньте и поднимите твердотельный накопитель с узла твердотельного накопителя.

Вставьте НОВЫЙ твердотельный накопитель в разъём на узле твердотельного накопителя.

Верните винт, фиксирующий твердотельный накопитель к узлу твердотельного накопителя.

Выровняйте отверстия для винтов на узле твердотельного накопителя с отверстиями для винтов на корпусе компьютера.

Установите винты, фиксирующие узел твердотельного накопителя к корпусу компьютера.

Подключите кабель твердотельного накопителя к системной плате.

Выровняйте отверстия для винтов на кронштейне твердотельного накопителя с отверстиями для винтов на узле твердотельного накопителя.

Установите винты, фиксирующие кронштейн твердотельного накопителя к узлу твердотельного накопителя.

Поднимите защёлки и отключите кабели клавиатуры и подсветки клавиатуры от системной платы.

Удалите винты, фиксирующие узел подлокотника к корпусу компьютера.

Слегка приподнимите корпус компьютера и нажмите фиксирующие защёлки на узле подлокотника, пока он не отщёлкнется.

Переверните компьютер и откройте экран максимально широко.

С помощью пластикового штифта (скрайбера) подденьте по краям узел подставки для ладоней.

Осторожно поднимите узел подставки для ладоней и переверните его.

Поднимите защёлку разъёма и отсоедините кабель платы кнопки питания от системной платы.

Снимите узел подставки для ладоней с основания компьютера.

Снимите клавиатуру.

Снимите плату кнопки питания.

Снимите плату индикаторов состояния.

Снимите тачпад.

Установите тачпад.

Установите плату индикаторов состояния.

Установите плату кнопки питания.

Установите клавиатуру.

Подключите кабель платы кнопки питания к системной плате.

Совместите узел подставки для ладоней с основанием компьютера и защёлкните его на месте.

Закройте дисплей и переверните компьютер.

Верните винты, фиксирующие узел подставки для ладоней к основанию компьютера.

Подключите кабель клавиатуры и кабель подсветки клавиатуры к системной плате.

ВНИМАНИЕ: Перед работой внутри компьютера прочтите правила техники безопасности, прилагаемые к компьютеру, и выполните шаги в разделе «Перед работой внутри компьютера». После работы внутри компьютера следуйте инструкциям в разделе «Перед работой внутри компьютера».

Откройте дисплей как можно шире.

Снимите винты, фиксирующие заглушки петель к петлям дисплея.

Сдвиньте и снимите заглушки петель с петель дисплея.

Закройте дисплей и переверните компьютер.

Снимите винт, фиксирующий кронштейн беспроводного модуля к самому модулю.

Отсоедините антенные кабели от беспроводного модуля.

Переверните компьютер и откройте дисплей.

Снимите антенные кабели с направляющих на петлях дисплея.

Поднимите защёлку разъёма и отсоедините кабель дисплея от системной платы.

Снимите кабель дисплея с направляющих на петлях дисплея.

Отсоедините кабель платы с логотипом от системной платы и снимите его с направляющих на петлях дисплея.

Снимите винты, фиксирующие узел дисплея к основанию компьютера.

Поднимите узел дисплея с основания компьютера.

Совместите отверстия для винтов на петлях дисплея с отверстиями для винтов на основании компьютера.

Верните винты, фиксирующие петли дисплея к основанию компьютера.

Протяните кабель платы с логотипом через направляющие на петле дисплея и подключите кабель к системной плате.

Протяните кабель дисплея через направляющие на петле дисплея.

Вставьте кабель дисплея в разъём на системной плате и нажмите защёлку, чтобы зафиксировать кабель.

Протяните антенные кабели через направляющие на петлях дисплея.

Приклейте клейкие ленты, фиксирующие антенные кабели к системной плате.

Закройте дисплей и переверните компьютер.

Подключите антенные кабели к беспроводному модулю.

Верните винт, фиксирующий кронштейн беспроводного модуля к модулю.

Переверните компьютер и откройте дисплей.

Совместите отверстия для винтов на крышках петель с отверстиями для винтов на петлях дисплея.

Установите винты, которые закрепляют крышки петель на петлях дисплея.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставляемую с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

Удалите винт, который крепит кронштейн разъёма сетевого адаптера к разъёму сетевого адаптера.

Поднимите кронштейн разъёма сетевого адаптера с разъёма сетевого адаптера.

Отожмите разъём сетевого адаптера от основания компьютера.

Отключите кабель динамика от системной платы.

Удалите винты, которые фиксируют системную плату к основанию компьютера.

Сдвиньте и поднимите узел системной платы.

Переверните узел системной платы.

Отключите кабель разъёма сетевого адаптера и снимите разъём сетевого адаптера с системной платы.

Подключите кабель разъёма сетевого адаптера к системной плате.

Переверните системную плату.

Вставьте винты, которые фиксируют системную плату к основанию компьютера.

Подключите кабель динамика к разъёму на системной плате.

Совместите разъём сетевого адаптера с основанием компьютера.

Совместите отверстие для винта на кронштейне разъёма сетевого адаптера с отверстием для винта на разъёме сетевого адаптера.

Установите винт, который закрепляет кронштейн разъёма сетевого адаптера на разъёме сетевого адаптера.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставляемую с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

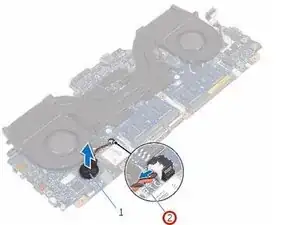

Отключите кабель батареи типа "монетная ячейка" от разъёма на системной плате.

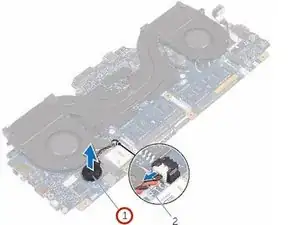

Отклейте батарею типа "монетная ячейка" от системной платы.

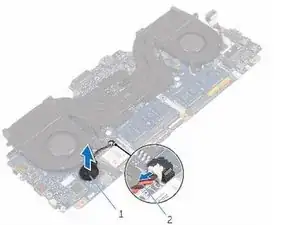

Приклейте НОВУЮ батарею типа "монетная ячейка" к системной плате.

Подключите кабель батареи типа "монетная ячейка" к разъёму на системной плате.
