Замена платы индикации состояния Dell Alienware M14x

ВНИМАНИЕ: Перед началом работы внутри компьютера ознакомьтесь с информацией о мерах безопасности, поставляемой вместе с компьютером.

ОБРАТИТЕ ВНИМАНИЕ: Чтобы избежать электростатического разряда, заземлите себя с помощью заземляющего браслета или периодически касайтесь неокрашенной металлической поверхности (например, разъёма на корпусе компьютера).

Отключите кабель аккумуляторной батареи от разъёма на системной плате.

Ослабьте два винта с фиксацией, которые крепят аккумуляторную батарею к корпусу компьютера.

Используя язычок для извлечения, поднимите аккумуляторную батарею с корпуса компьютера.

Установите НОВУЮ аккумуляторную батарею в отсек и затяните два винта с фиксацией, которые крепят батарею к корпусу компьютера.

Подключите кабель аккумуляторной батареи к разъёму на системной плате.

ВНИМАНИЕ: Перед началом работы внутри компьютера ознакомьтесь с информацией о мерах безопасности, поставляемой вместе с компьютером.

ОБРАТИТЕ ВНИМАНИЕ: Чтобы избежать электростатического разряда, заземлите себя с помощью заземляющего браслета или периодически касайтесь неокрашенной металлической поверхности (например, разъёма на корпусе компьютера).

Переверните сборку с опорой для пальцев.

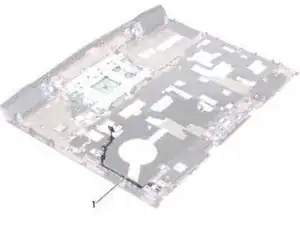

Обратите внимание на путь прокладки кабеля платы индикации состояния и извлеките его из направляющих.

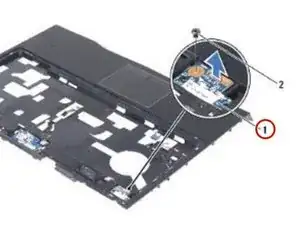

Выкрутите винт, который крепит плату индикации состояния к сборке с опорой для пальцев.

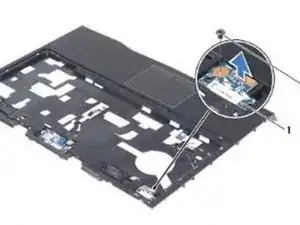

Поднимите плату индикации состояния вместе с её кабелем от сборки с опорой для пальцев.

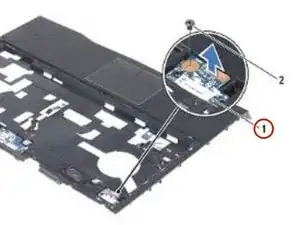

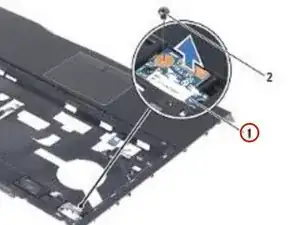

Совместите паз на НОВОЙ плате индикации состояния с направляющим штифтом на сборке опоры для пальцев.

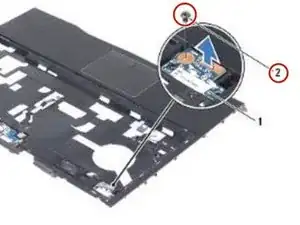

Установите обратно винт, который крепит плату индикации состояния к сборке с опорой для пальцев.

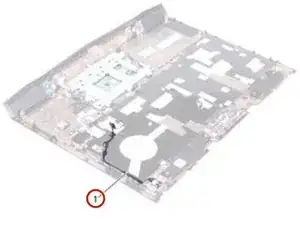

Проложите кабель платы индикации состояния через направляющие на сборке с опорой для пальцев.
