Замена платы индикаторов Dell Alienware 13

Работа с электрическим устройством при подключенном питании может привести к травмам из-за поражения электрическим током. Убедитесь, что все внешние источники питания отключены от устройства.

Закройте устройство и переверните его.

Открутите (2) винта Phillips с головкой длиной 5 мм, крепящих маленькую крышку доступа к основанию, с помощью отвёртки Phillips #1.

Эти (2) винта зафиксированы в панели с помощью стопорных скоб и не будут полностью отделяться от панели.

Снимите маленькую крышку доступа с помощью прочной лопатки.

ОСТОРОЖНО: твердотельные накопители хрупкие. Будьте осторожны при обращении с жёстким диском.

ОСТОРОЖНО: чтобы избежать потери данных, не извлекайте твердотельный накопитель, пока компьютер находится в состоянии сна или включён.

Используя язычок, откиньте кронштейн твердотельного накопителя и снимите его с фиксаторов на основании компьютера.

Используя язычок, отсоедините кабель твердотельного накопителя от системной платы.

Открутите винты, крепящие модуль твердотельного накопителя к основанию компьютера.

Поднимите модуль твердотельного накопителя с основания компьютера.

Убедитесь, что винты сняты с модуля твердотельного накопителя.

Сдвиньте и снимите твердотельный накопитель с его модуля.

ОСТОРОЖНО: твердотельные накопители хрупкие. Будьте осторожны при обращении с жёстким диском.

Вставьте новый твердотельный накопитель в его модуль.

Установите обратно винт, который крепит модуль твердотельного накопителя, в отверстия на основании компьютера.

Совместите отверстия для винтов на модуле твердотельного накопителя с отверстиями на основании компьютера.

Установите обратно винты, крепящие модуль твердотельного накопителя к основанию компьютера.

Подключите кабель твердотельного накопителя к системной плате.

Совместите винты на кронштейне твердотельного накопителя с отверстиями на его модуле.

Установите обратно винты, крепящие кронштейн твердотельного накопителя к его модулю.

ВНИМАНИЕ: перед работой внутри компьютера прочитайте информацию по технике безопасности, поставляемую с компьютером, и выполните шаги из раздела «Перед началом работы внутри компьютера». После завершения работы внутри компьютера следуйте инструкциям в разделе «После работы внутри компьютера».

Поднимите зажимы и отсоедините кабели клавиатуры и подсветки клавиатуры от системной платы

Открутите винты, крепящие модуль подставки для запястий к основанию компьютера.

Немного приподнимите основание компьютера и нажмите на фиксаторы на модуле подставки для запястий, пока он не выскочит.

Переверните компьютер и максимально откройте экран.

С помощью пластикового скребка подденьте края модуля подставки для запястий.

Аккуратно поднимите модуль подставки для запястий и переверните его.

Поднимите зажим разъёма и отсоедините кабель платы кнопки питания от системной платы.

Снимите клавиатуру.

Снимите плату кнопки питания.

Снимите плату индикаторов.

Снимите тачпад.

Установите тачпад.

Установите плату индикаторов.

Установите плату кнопки питания.

Установите клавиатуру.

Подключите кабель платы кнопки питания к системной плате.

Установите панель-основание для ладоней на основании компьютера и защелкните её на место.

Закройте дисплей и переверните компьютер.

Установите на место винты, которые крепят панель-основание для ладоней к основанию компьютера.

Подключите кабель клавиатуры и кабель подсветки клавиатуры к системной плате.

ВНИМАНИЕ: Перед началом работы внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой вместе с компьютером, и выполните шаги, описанные в разделе «Перед началом работы внутри компьютера». После завершения работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

Поднимите фиксаторы разъёмов и отключите кабель тачпада и кабель индикаторной подсветки от платы кнопки питания.

Отклейте кабель тачпада и кабель индикаторной подсветки от кронштейна клавиатуры.

Снимите кронштейн клавиатуры с панели-основания для ладоней.

Выкрутите винты, которые крепят клавиатуру к панели-основанию для ладоней.

Сдвиньте клавиатуру вместе с кабелями и снимите её с панели-основания для ладоней.

Совместите отверстия для винтов на НОВОЙ клавиатуре с отверстиями на панели-основании для ладоней.

Установите на место винты, которые крепят клавиатуру к панели-основанию для ладоней.

Совместите отверстия для винтов на кронштейне клавиатуры с отверстиями на панели-основании для ладоней.

Установите на место винты, которые крепят кронштейн клавиатуры к панели-основанию для ладоней.

Приклейте кабель тачпада и кабель индикаторной подсветки к кронштейну клавиатуры.

Вставьте кабель тачпада и кабель индикаторной подсветки в соответствующие разъёмы на плате кнопки питания и опустите фиксаторы, чтобы закрепить кабели.

ВНИМАНИЕ: Перед началом работы внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой вместе с компьютером, и выполните шаги, описанные в разделе «Перед началом работы внутри компьютера». После завершения работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

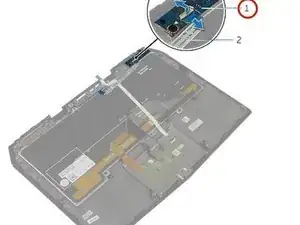

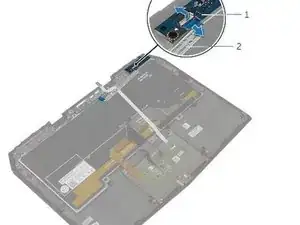

Поднимите фиксатор разъёма и отключите кабель платы индикаторной подсветки от платы индикаторной подсветки.

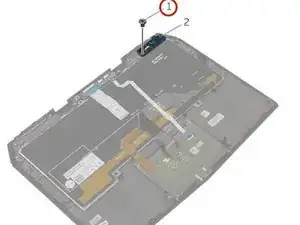

Выкрутите винт, который крепит плату индикаторной подсветки к панели-основанию для ладоней.

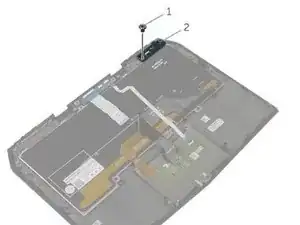

Снимите плату индикаторной подсветки с панели-основания для ладоней.

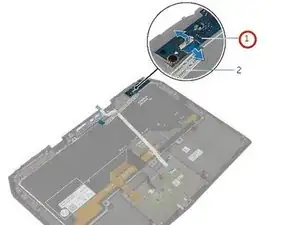

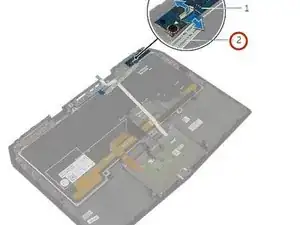

Вставьте кабель НОВОЙ платы индикаторной подсветки в разъём платы индикаторной подсветки и опустите фиксатор, чтобы закрепить кабель.

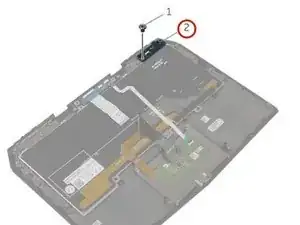

Совместите отверстие для винта на плате индикаторной подсветки с отверстием на панели-основания для ладоней.

Установите на место винт, который крепит плату индикаторной подсветки к панели-основанию для ладоней.
