Замена динамиков Dell Alienware 13

В этом руководстве показано, как заменить повреждённые или вышедшие из строя динамики в ноутбуке Dell Alienware 13.

Шаг 1

Работа с электрическим устройством при подключённом питании может привести к поражению электрическим током. Убедитесь, что все внешние источники питания отключены от устройства.

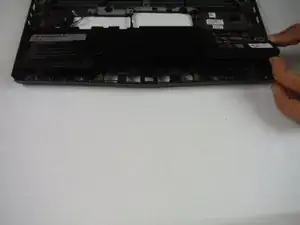

Закройте устройство и переверните его.

Шаг 2

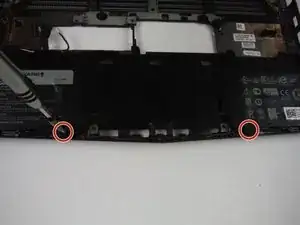

Удалите (2) винта с крестообразной головкой 5 мм, крепящих маленькую сервисную панель к корпусу, с помощью отвертки Phillips #1.

Эти (2) винта закреплены зажимами на панели и не отсоединяются полностью от панели.

Шаг 3

Снимите маленькую сервисную панель при помощи прочной лопатки.

Шаг 4

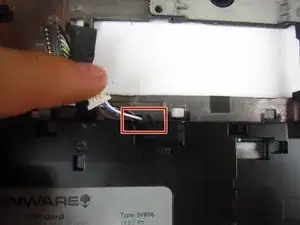

Отключите кабель батареи от клеммы батареи.

Шаг 5

Удалите (4) винта с крестообразной головкой 6 мм с кронштейна твердотельного накопителя, используя отвертку Phillips #1.

Шаг 6

Возьмитесь за язычок и отведите кронштейн твердотельного накопителя вверх. Снимите кронштейн с основания компьютера.

Шаг 7

С помощью язычка отсоедините чёрный кабель твердотельного накопителя от системной платы.

Шаг 8

Удалите (2) винта с крестообразной головкой 3 мм, используя отвертку Phillips #0, которые соединяют сборку твердотельного накопителя с основанием компьютера.

Шаг 9

Поднимите сборку твердотельного накопителя, чтобы извлечь её из основания компьютера.

Шаг 10

Найдите два кабеля, помеченные «KB Backlight» (оранжевый) и «KB Membrane» (чёрный). Поднимите защёлки, чтобы отключить кабели от системной платы.

Защёлки, фиксирующие кабели к системной плате, очень хрупкие. Обращайтесь с ними осторожно, чтобы не повредить.

Шаг 11

Удалите (8) винтов с крестообразной головкой 9 мм с помощью отвертки Phillips #1, которые крепят сборку подлокотника к основанию компьютера.

Удалите (4) винта с крестообразной головкой 8 мм с помощью отвертки Phillips #1.

Удалите (2) винта с крестообразной головкой 7 мм с помощью отвертки Phillips #1.

Шаг 12

Поднимите основание компьютера слегка в вашу сторону и нажмите на фиксаторы сборки подлокотника, пока она не отщёлкнется, используя лопатку.

Шаг 13

Переверните компьютер и откройте дисплей максимально широко.

Используя пластиковую лопатку, подденьте по краям сборки подлокотника.

Осторожно приподнимите сборку подлокотника.

Шаг 14

Поднимите защёлку разъёма и отключите кабель платы кнопки питания от системной платы. Идентифицирован как кабель с синей биркой.

Снимите сборку подлокотника с основания компьютера.

Шаг 15

Откройте дисплей максимально широко.

Удалите (2) винта с крестообразной головкой 3 мм, используя отвертку Phillips #0, которые фиксируют заглушки петель к петлям дисплея.

Сдвиньте и снимите заглушки петель с петель дисплея.

Шаг 16

Закройте дисплей и переверните компьютер.

Удалите (1) винт с крестообразной головкой 2 мм, используя отвертку Phillips #0, который фиксирует кронштейн беспроводной карты к самой карте.

Шаг 17

Отключите антенные кабели от беспроводной карты с помощью прочной лопатки. Провода можно снять, приложив усилие вверх, отводя их от устройства.

Шаг 18

Переверните компьютер и откройте дисплей.

Отклейте клейкие ленты, которые крепят антенные кабели к системной плате.

Запомните маршрут прокладки кабелей перед тем, как извлекать их из проводящих направляющих.

Шаг 19

Поднимите защёлку разъёма и отключите кабель дисплея от системной платы.

Отключите кабель платы с логотипом от системной платы.

Снимите антенные кабели, кабель дисплея и кабель платы с логотипом с направляющих прокладки на петлях дисплея.

Шаг 20

Снимите (4) винта с крестообразным шлицем, 8 мм, используя отвёртку Phillips #1, которые крепят узел дисплея к основанию компьютера.

Поднимите узел дисплея и снимите его с основания компьютера.

Шаг 21

Снимите (2) винта с крестообразным шлицем, 6 мм, крепящие кронштейн разъёма адаптера питания, используя отвёртку Phillips #1.

Поднимите и снимите кронштейн разъёма адаптера питания.

Шаг 22

Поднимите и снимите разъём адаптера питания с основания компьютера.

Шаг 23

Отключите разъём кабеля динамика от сервисной платы.

Шаг 24

Снимите (3) винта с крестообразным шлицем, 6 мм, крепящие сервисную плату, используя отвёртку Phillips #1.

Поднимите сервисную плату с помощью прочной лопатки и сдвиньте плату в сторону батареи, чтобы извлечь её из основания.

Шаг 25

Снимите кабель динамика с зажима для кабеля на батарее.

Шаг 26

Снимите (2) винта с крестообразным шлицем, 6 мм, крепящие батарею к основанию компьютера, используя отвёртку Phillips #1.

Поднимите и снимите батарею с основания компьютера.

Литий может быть взрывоопасен, особенно при намокании. Будьте осторожны при обращении и утилизации литий‑ионных батарей.

Шаг 27

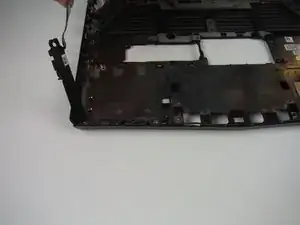

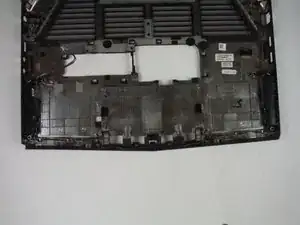

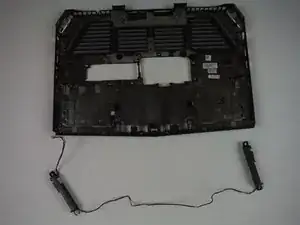

После снятия батареи поднимите динамики и провода, чтобы полностью снять их с основной панели.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
