Снятие кабеля дисплея eDP на Framework Laptop 12

Перед началом ремонта отключите ноутбук от питания и выключите его через операционную систему. Это гарантирует, что ноутбук не находится в режиме ожидания/сна.

Индикаторы вдоль кромок должны быть потушены. Ноутбук не должен издавать звуков.

Если вы случайно включите ноутбук во время ремонта, удерживайте кнопку питания в течение 10 секунд, чтобы выключить его.

Убедитесь, что в вашей отвертке Framework бит T5 Torx (обозначен как T-5) направлен наружу. Если нет, выньте бит и переверните его.

Положите Framework Laptop экраном вниз на чистую рабочую поверхность.

Пальцами переведите два фиксатора модульных карт (по одному с каждой стороны) в положение разблокировано.

Фиксаторы показывают красную полосу, когда они разблокированы.

Схватите выступ модульной карты пальцами.

Вытяните модульную карту из разъема и удалите её.

Если модульную карту трудно вынуть, можно использовать плоский край отвертки Framework, чтобы поджать выступ.

Повторите эту процедуру, чтобы удалить все оставшиеся модульные карты.

Используйте отвертку Framework, чтобы полностью ослабить восемь закреплённых винтов T5 Torx на нижней панели ноутбука.

Большинство винтов в вашем Framework Laptop (включая эти) являются закреплёнными — они предназначены для того, чтобы оставаться на месте после ослабления.

В комплекте с ноутбуком есть запасной набор винтов в рамке над аккумулятором. Будьте осторожны — запасные винты не закреплённые.

Переверните ноутбук экраном вверх на рабочей поверхности.

Откройте крышку ноутбука так, чтобы экран и основание лежали на рабочей поверхности в одной плоскости.

Пальцами захватите крышку ввода в вырезах петли.

Поднимите вверх, чтобы откинуть крышку ввода от корпуса ноутбука.

Вы можете почувствовать сопротивление из-за магнитов. Если крышка заедает, проверьте, полностью ли вы ослабили винты на нижней панели ноутбука.

Снимите крышку ввода.

Используйте отвертку Framework, чтобы ослабить шесть закреплённых винтов T5 Torx, которые удерживают аккумулятор.

Возьмитесь за оранжевую петлю аккумулятора пальцами и потяните вверх, чтобы отключить аккумулятор.

Разъём аккумулятора может быть тугим и потребовать усилия. Если кажется, что часть аккумулятора не выходит, проверьте, полностью ли ослаблены винты аккумулятора.

Поднимите и извлеките аккумулятор из ноутбука.

Используйте отвертку Framework, чтобы ослабить закреплённый винт T5 Torx, который фиксирует аудиоплату вдоль левой кромки ноутбука.

Пальцами поднимите правую кромку аудиоплаты и вытащите её из гнезда.

Снимите аудиоплату.

Используйте отвертку Framework, чтобы ослабить закреплённый винт T5 Torx, фиксирующий плату кнопки питания (обозначенную как "Power Board").

Пальцами поднимите и снимите плату кнопки питания.

Используйте отвертку Framework, чтобы ослабить закреплённый винт T5 Torx, фиксирующий скобу карты Wi‑Fi.

Карта Wi‑Fi слегка приподнимется после ослабления скобы.

Возьмите скобу карты Wi‑Fi пальцами и сдвиньте её с верхней части карты Wi‑Fi.

Снимите скобу и положите её в безопасное место для последующей сборки.

У Wi‑Fi‑карты есть два хрупких коаксиальных разъёма для кабелей. Выполняйте этот шаг осторожно, чтобы не повредить их.

Прижмите Wi‑Fi‑карту пальцем.

Подденьте плоский край вашего отвертка Framework под белый антенный кабель как можно ближе к металлической головке.

Если у вас есть изогнутые пинцеты, просуньте одну лапку пинцета под антенный разъём как можно ближе к металлической головке.

Аккуратно поднимите разъём строго вверх, чтобы отсоединить белый антенный кабель.

Повторите процедуру с чёрным антенным кабелем.

Возьмите Wi‑Fi‑карту за края и вытяните её из разъёма.

Снимите Wi‑Fi‑карту.

Возьмите оранжевую язычок кабеля веб‑камеры пальцами, он расположен рядом с левым шарниром.

Поднимите строго вверх, чтобы отсоединить кабель.

Возьмите оранжевую язычок видеокабеля пальцами, он расположен рядом с правым шарниром.

Поднимите строго вверх, чтобы отсоединить кабель.

Используйте отвертку Framework, чтобы ослабить пять фиксированных винтов T5 Torx, крепящих материнскую плату.

Эти винты также физически отмечены оранжевым кольцом на материнской плате.

Убедитесь, что вы сняли все карты расширения. Установленные карты будут удерживать материнскую плату на месте.

Возьмите материнскую плату за края пальцами.

Поднимите и извлеките материнскую плату.

Поднимите чёрную пластиковую петлю, фиксирующую антенный кабель, пальцами — рядом с вентиляционными отверстиями у левого шарнира.

Поднимите и проведите антенный кабель пальцами, выводя его из канала рамы.

Аккуратно поднимите кабель веб‑камеры пальцами и выведите его из пластикового канала.

Используйте отвертку Framework, чтобы вынуть шесть винтов T5 Torx длиной 4.5 мм (по три на каждый шарнир), крепящих оба шарнира.

Эти винты нефиксированные. Сохраните их в безопасном месте для сборки.

Поднимите шарниры пальцами через кромку нижней крышки.

Отделите верхнюю крышку от нижней крышки.

Крышка дисплея удерживается магнитами по верхнему краю и защёлками по остальным краям.

Используйте плоский конец отвертки Framework, чтобы поддеть правый край крышки дисплея.

Просуньте пальцы под верхний край крышки дисплея, чтобы освободить её от ноутбука.

Снимите крышку дисплея.

Поверните правую пластину шарнира пальцами, пока она не окажется сверху на дисплее.

Жёсткий шарнир может быть трудно повернуть. Наденьте рабочие перчатки или используйте тряпку для лучшего захвата.

Поверните левую пластину шарнира, пока она не окажется сверху на дисплее.

Возьмите пальцами два кабеля, выходящие из левого шарнира.

Осторожно потяните, чтобы защёлкнуть чёрный кабельный зажим и освободить кабели.

Сохраните кабельный зажим для сборки.

Повторите процедуру на правом шарнире, чтобы освободить кабели.

Сохраните кабельный зажим для сборки.

Поверните обе пластины шарниров пальцами обратно, чтобы они лежали плоско на рабочей поверхности.

Используйте отвертку Framework, чтобы вынуть четыре винта T5 Torx длиной 3.3 мм, крепящие дисплей к верхней крышке.

Эти винты нефиксированные. Сохраните их в безопасном месте для сборки.

Зажмите нижний край верхней крышки пальцами, чтобы зафиксировать её на месте.

Вставьте биту отвертки Framework в маленькое отверстие на дисплее, под логотипом Framework.

Сдвиньте дисплей вниз в направлении петли, чтобы освободить защёлки, удерживающие верхний край дисплея.

Поднимите верхний край дисплея с верхней крышки, удерживая пальцами.

Поднимите и снимите дисплей с верхней крышки.

Подslide плоский конец отвертки Framework под заземляющую ленту, фиксирующую кабель дисплея.

Поднимайте медленно, чтобы отделить ленту от дисплея.

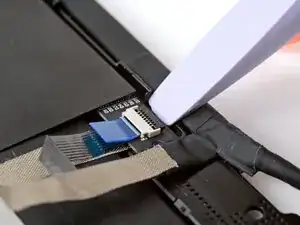

Используйте плоский конец отвертки Framework или ноготь, чтобы аккуратно приподнять фиксирующую планку на ZIF-разъёме тактильного управления рядом с краем петли дисплея.

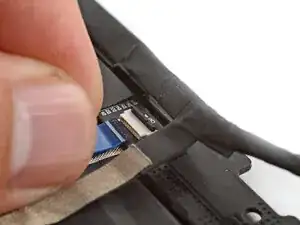

Возьмитесь за кабель тактильного управления за синюю вкладку и вытяните кабель из разъёма.

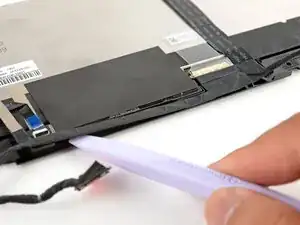

Подведите плоский край отвертки Framework под всю длину кабеля дисплея, чтобы отделить его от дисплея.

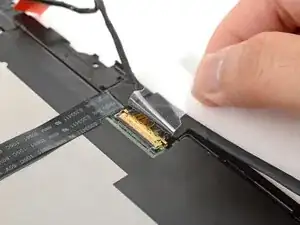

Отделите прозрачную вкладку, закрывающую разъём кабеля дисплея, пальцами.

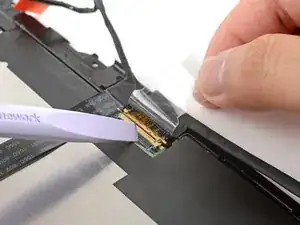

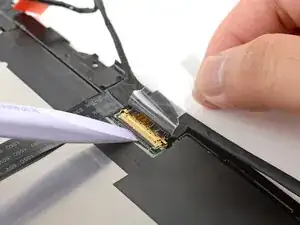

С помощью плоского конца отвертки Framework приподнимите фиксирующий язычок вокруг разъёма дисплея.

Убедитесь, что фиксирующий язычок не вернулся на место, пока вы отсоединяете кабель дисплея.

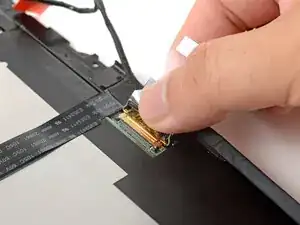

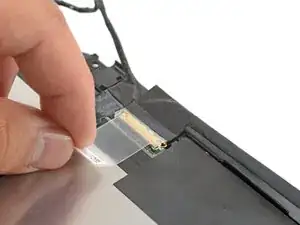

Возьмитесь за кабель дисплея ближе к разъёму и вытяните его из разъёма.

Если кабель не выходит легко, аккуратно покачайте его, чтобы ослабить соединение.

Снимите кабель дисплея.
