Снятие кабеля веб-камеры Framework Laptop 12

Перед началом ремонта отключите ноутбук от сети и выключите его через операционную систему. Это гарантирует, что ноутбук не находится в режиме ожидания/сна.

Индикаторные светодиоды по краям должны быть погашены. Ноутбук должен быть тихим.

Если вы случайно включите ноутбук во время ремонта, удерживайте кнопку питания в течение 10 секунд, чтобы выключить его.

Убедитесь, что в вашем отвертке Framework установлен бит Torx T5 (обозначен как T-5), направленный наружу. Если это не так, выньте бит и переверните его.

Положите ваш Framework Laptop экраном вниз на чистую рабочую поверхность.

Используйте отвертку Framework, чтобы полностью ослабить восемь фиксированных винтов Torx T5 на нижней крышке ноутбука.

Большинство винтов в вашем Framework Laptop (включая эти) фиксированные — они рассчитаны так, чтобы оставаться на месте после их ослабления.

Переверните ноутбук так, чтобы он оказался экраном вверх на рабочей поверхности.

Откройте крышку ноутбука так, чтобы экран и основание лежали на рабочей поверхности в одной плоскости.

Захватите пальцами крышку ввода за вырезы в шарнире.

Поднимите вверх, чтобы откинуть крышку ввода от основания ноутбука.

Крышка ввода удерживается магнитами, поэтому вы почувствуете некоторое сопротивление. Если она не поддаётся, проверьте, полностью ли вы ослабили все винты на нижней крышке ноутбука.

Снимите крышку ввода.

Используйте отвертку Framework, чтобы ослабить шесть фиксированных винтов Torx T5, удерживающих аккумулятор.

Возьмитесь за оранжевую язычок аккумулятора пальцами и потяните строго вверх, чтобы отключить аккумулятор.

Разъём аккумулятора может быть тугим и потребовать силы. Если кажется, что часть аккумулятора не поднимается, проверьте, полностью ли ослаблены винты аккумулятора.

Поднимите и извлеките аккумулятор из ноутбука.

Используйте отвертку Framework, чтобы ослабить фиксированный винт Torx T5, удерживающий аудиоплату вдоль левого края ноутбука.

Пальцами поднимите правый край аудиоплаты и вытащите её из гнезда.

Снимите аудиоплату.

Используйте отвертку Framework, чтобы ослабить фиксированный винт Torx T5, удерживающий плату кнопки питания (обозначенную «Power Board»).

Пальцами поднимите и снимите плату кнопки питания.

Используйте отвертку Framework, чтобы ослабить фиксированный винт Torx T5, удерживающий кронштейн Wi‑Fi карты.

При отвинчивании кронштейн Wi‑Fi карты немного приподнимется.

Захватите кронштейн Wi‑Fi карты пальцами и сдвиньте его с верхней части карты.

Снимите кронштейн и положите его в безопасное место для последующей сборки.

У Wi‑Fi карты два деликатных коаксиальных разъёма. Выполняйте этот шаг осторожно, чтобы не повредить их.

Прижмите Wi‑Fi карту пальцем.

Проскользните плоский край отвертки Framework под белый антенный кабель как можно ближе к металлической части разъёма.

Если у вас есть изогнутые пинцеты, просуньте одну лапку пинцета под антенный разъём как можно ближе к металлической части разъёма.

Аккуратно поднимите разъём строго вверх, чтобы отключить белый антенный кабель.

Повторите процедуру с чёрным антенным кабелем.

Возьмите Wi‑Fi карту за края и извлеките её из разъёма.

Снимите Wi‑Fi карту.

Плоским концом отвертки Framework аккуратно нажмите на один из выступающих краёв разъёма вентилятора, затем на другой, чтобы ослабить разъём и вынуть его из гнезда.

Используйте пальцы и отвертку Framework, чтобы сдвинуть разъём вентилятора из его гнезда.

Используйте отвертку Framework, чтобы ослабить два фиксированных винта Torx T5, удерживающих вентилятор.

Поднимите и снимите вентилятор.

Возьмите пальцами оранжевую язычок кабеля веб‑камеры, расположенный возле левого шарнира.

Поднимите строго вверх, чтобы отсоединить кабель.

Возьмите пальцами оранжевую язычок кабеля дисплея, расположенный возле правого шарнира.

Поднимите строго вверх, чтобы отсоединить кабель.

Используйте отвертку Framework, чтобы ослабить пять фиксированных винтов Torx T5, удерживающих материнскую плату.

Эти винты также физически отмечены оранжевым кольцом на материнской плате.

Убедитесь, что вы удалили все карты расширения. Установленные карты будут удерживать материнскую плату на месте.

Возьмите материнскую плату за края пальцами.

Поднимите и снимите материнскую плату.

Поднимите пальцами черную пластиковую петлю, фиксирующую антенный кабель, рядом с вентиляционными отверстиями у левого шарнира.

Поднимите пальцами и проведите антенный кабель из канала корпуса.

Осторожно пальцами поднимите кабель веб‑камеры из его пластикового канала.

Используйте отвертку Framework, чтобы вывернуть шесть винтов Torx T5 длиной 4.5 мм (по три на шарнир), удерживающих два шарнира.

Эти винты не фиксированы. Храните их в безопасном месте для повторной сборки.

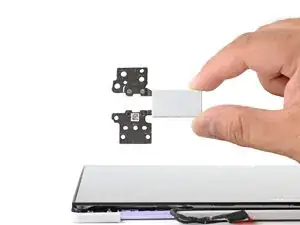

Поднимите шарниры пальцами через кромку нижней крышки.

Отделите верхнюю крышку от нижней крышки.

Крышка дисплея удерживается магнитами вдоль верхнего края и защёлками вдоль остальных краёв.

Используйте плоский конец отвертки Framework, чтобы поддеть правый край крышки дисплея.

Просуньте пальцы под верхний край крышки дисплея, чтобы освободить её от ноутбука.

Снимите крышку дисплея.

Используйте отвертку Framework, чтобы вывернуть четыре винта Torx T5 длиной 3.2 мм, крепящие дисплей к верхней крышке.

Эти винты не фиксированы. Храните их в безопасном месте для повторной сборки.

Держите пальцами нижний край верхней крышки на месте.

Вставьте бит отвертки Framework в маленькое отверстие на дисплее, под логотипом Framework.

Сдвиньте дисплей вниз в сторону шарнира, чтобы освободить защёлки, удерживающие верхний край дисплея.

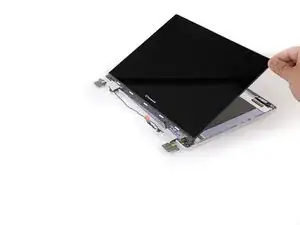

Пальцами приподнимите верхний край дисплея от верхней крышки.

Возьмите пальцами за верхний край дисплея.

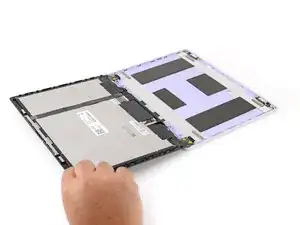

Осторожно разверните дисплей, чтобы он лёг лицевой стороной вниз на рабочую поверхность.

Будьте осторожны, чтобы не натянуть кабели, которые всё ещё подключены к дисплею.

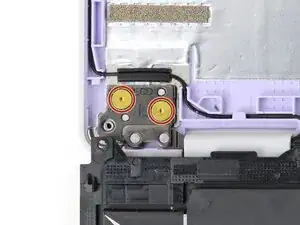

Используйте отвертку Framework, чтобы вывернуть два винта Torx T5 длиной 2.4 мм, крепящих левый шарнир к верхней крышке.

Эти винты не фиксированы. Храните их в безопасном месте для повторной сборки.

Осторожно верните дисплей на верхнюю крышку.

Поднимите шарнир пальцами через кромку верхней крышки и выведите его под углом из верхней крышки.

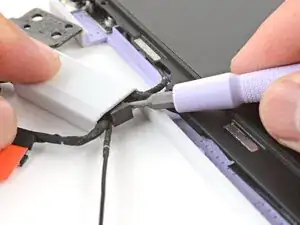

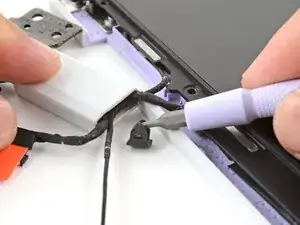

Используйте бит T5 Torx в вашем отвертке Framework или лопатку, чтобы поддеть черную прищепку для кабеля внутри левого шарнира.

Храните прищепку в безопасном месте для последующей сборки.

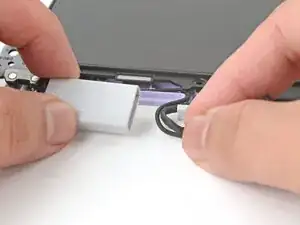

Выведите кабели из шарнира.

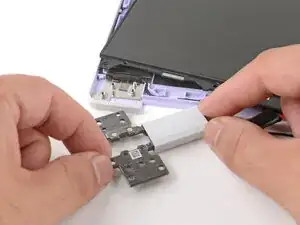

Снимите левый шарнир.

Используйте отвертку Framework, чтобы выкрутить два винта T5 Torx длиной 3.3 мм, крепящие кронштейн веб‑камеры на верхнем крае дисплея.

Эти винты не зафиксированы. Храните их в безопасном месте для последующей сборки.

Поднимите и снимите кронштейн веб‑камеры.

Используйте плоский наконечник отвертки Framework, чтобы поддеть веб‑камеру и вынуть её из гнезда.

Избегайте прикосновений к черному модулю камеры в центральной части веб‑камеры.

Переверните веб‑камеру и аккуратно прижмите её пальцами.

Используйте плоский наконечник отвертки Framework или ноготь, чтобы аккуратно поддеть фиксатор на кабеле веб‑камеры в ZIF‑разъёме ZIF connector.

Вытяните кабель веб‑камеры из его разъёма.

Снимите веб‑камеру.

Кабель веб‑камеры слегка приклеен к дисплею.

Возьмите кабель веб‑камеры пальцами и медленно отлепите его от дисплея.

Осторожно отведите кабель от дисплея.

Снимите кабель веб‑камеры.
