Замена нижней крышки Framework Laptop 12

Перед началом разборки отключите ноутбук от питания и выключите его через операционную систему. Это гарантирует, что ноутбук не находится в режиме ожидания/сна.

Индикаторные светодиоды по краям должны быть погашены. Ноутбук должен быть бесшумным.

Если вы случайно включите ноутбук во время ремонта, удерживайте кнопку питания 10 секунд, чтобы выключить его.

Убедитесь, что в вашей отвертке Framework установлен бит T5 Torx (обозначен как T-5) торцевой стороной наружу. Если он установлен не так, извлеките бит и переверните его.

Положите Framework Laptop лицевой стороной вниз на чистую рабочую поверхность.

Используйте пальцы, чтобы перевести защёлки карт расширения (по одной с каждой стороны) в положение разблокировано.

Защёлки показывают красную полоску, когда они разблокированы.

Схватите выступ карты расширения пальцами.

Вытяните карту расширения из слота и удалите её.

Если трудно вытащить карту расширения, можно также использовать плоский конец отвертки Framework, чтобы надавить на выступ.

Повторите эту процедуру, чтобы удалить все оставшиеся карты расширения.

С помощью отвертки Framework полностью выкрутите восемь законтрённых винтов T5 Torx на нижней части ноутбука.

Большинство винтов в вашем Framework Laptop (включая эти) являются законтрёнными — они предназначены оставаться на месте после отвинчивания.

В комплекте с ноутбуком есть запасной набор винтов во фрейме выше аккумулятора. Будьте осторожны — запасные винты не законтрены.

Переверните ноутбук лицевой стороной вверх на рабочей поверхности.

Откройте крышку ноутбука так, чтобы экран и основание лежали на рабочей поверхности в одной плоскости.

Схватите клавиатурную крышку за вырезы в петлях пальцами.

Поднимите вверх, чтобы откинуть клавиатурную крышку от основания ноутбука.

Вы можете почувствовать сопротивление от магнитов. Если крышка как будто заедает, проверьте, что вы полностью ослабили винты на нижней части ноутбука.

Снимите клавиатурную крышку.

С помощью отвертки Framework ослабьте шесть законтрённых винтов T5 Torx, крепящих аккумулятор.

Возьмитесь пальцами за оранжевую язычок аккумулятора и тяните строго вверх, чтобы отсоединить аккумулятор.

Разъём аккумулятора может быть плотным и потребовать некоторого усилия. Если часть аккумулятора не поддаётся, проверьте, что винты аккумулятора полностью ослаблены.

Поднимите и извлеките аккумулятор из ноутбука.

С помощью отвертки Framework ослабьте законтрённый винт T5 Torx, крепящий аудиоплату, расположенную рядом с левой гранью ноутбука.

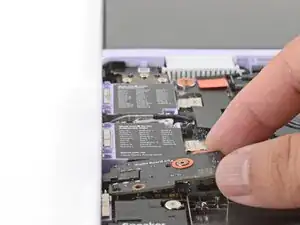

Используйте пальцы, чтобы приподнять правый край аудиоплаты и вытащить её из гнезда.

Удалите аудиоплату.

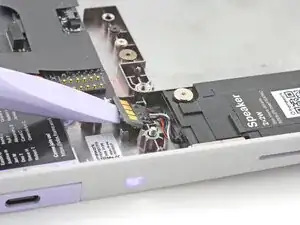

Используйте плоский конец отвертки Framework, чтобы поддеть разъём динамика в его гнезде рядом с верхней частью левого динамика.

С помощью отвертки Framework ослабьте четыре законтрённых винта T5 Torx (по два на каждый динамик), крепящих динамики.

С помощью отвертки Framework поднимите и выведите провод, соединяющий два динамика, из канала в рамке.

С помощью отвертки Framework поднимите серебристую ленту, фиксирующую середину провода динамиков к рамке.

Если вы собираетесь повторно использовать динамики, постарайтесь сохранить серебристую ленту целой.

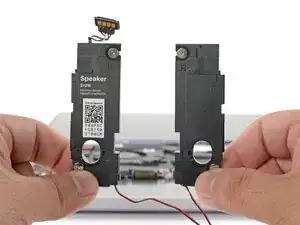

Снимите динамики.

Используйте ваш отвертку Framework, чтобы ослабить удерживаемый винт T5 Torx, фиксирующий плату кнопки питания (обозначена как «Power Board»).

Возьмите плату кнопки питания пальцами и снимите её.

Используйте ваш отвертку Framework, чтобы ослабить удерживаемый винт T5 Torx, фиксирующий кронштейн Wi‑Fi карты.

При отвинчивании кронштейна Wi‑Fi карта слегка приподнимется.

Возьмите кронштейн Wi‑Fi карты пальцами и сдвиньте его с верхней части Wi‑Fi карты.

Снимите кронштейн и поместите его в безопасное место для последующей сборки.

У Wi‑Fi карты два хрупких коаксиальных разъёма. Выполняйте этот шаг осторожно, чтобы не повредить их.

Прижмите Wi‑Fi карту пальцем.

Сдвиньте плоский край вашей отвертки Framework под белый антенный кабель как можно ближе к металлической головке.

Если у вас есть изогнутые пинцеты, подведите одну лапку пинцета под антенный разъём как можно ближе к металлической головке.

Аккуратно поднимите разъём вертикально вверх, чтобы отключить белый антенный кабель.

Повторите процедуру с чёрным антенным кабелем.

Возьмите Wi‑Fi карту за края и вытяните её из гнезда.

Снимите Wi‑Fi карту.

Возьмите оранжевую язычок кабеля веб‑камеры, расположенный рядом с левой петлёй, пальцами.

Поднимите прямо вверх, чтобы отключить кабель.

Возьмите оранжевую язычок кабеля дисплея, расположенный рядом с правой петлёй, пальцами.

Поднимите прямо вверх, чтобы отключить кабель.

Используйте ваш отвертку Framework, чтобы ослабить пять удерживаемых винтов T5 Torx, фиксирующих основную плату.

Эти винты также физически отмечены оранжевым кольцом на основной плате.

Убедитесь, что вы удалили все карты расширения. Установленные карты будут удерживать основную плату на месте.

Возьмите основную плату за края пальцами.

Поднимите и снимите основную плату.

Поднимите чёрную пластиковую петлю, фиксирующую антенный кабель, рядом с вентиляционными отверстиями у левой петли, пальцами.

Поднимите и выведите антенный кабель из канала корпуса, направляя его пальцами.

Осторожно поднимите кабель веб‑камеры из его пластикового канала пальцами.

Используйте ваш отвертку Framework, чтобы удалить шесть (по три на каждую петлю) винтов T5 Torx длиной 4.5 мм, фиксирующих обе петли.

Эти винты не удерживаются. Храните их в безопасном месте для повторной сборки.

Поднимите петли крышки дисплея над кромкой нижней крышки пальцами.

Разъедините верхнюю крышку и нижнюю крышку.

Сравните вашу новую заменяемую нижнюю крышку с оригинальной деталью — возможно, потребуется перенести оставшиеся компоненты или снять защитные пленки с новой части перед установкой.

Поздравляем со завершением разборки! Оставшиеся шаги покажут, как собрать ваш ноутбук Framework.

Поднимите петли верхней крышки над кромкой нижней крышки пальцами.

Уложите петли на место в нижней крышке.

Используйте пластиковые направляющие штырьки, чтобы выровнять каждую петлю на месте.

Используйте ваш отвертку Framework, чтобы установить шесть винтов T5 Torx длиной 4.5 мм, фиксирующих обе петли.

Аккуратно прижмите кабель веб‑камеры в его пластиковый канал пальцами.

Используйте пальцы и отвертку Framework, чтобы аккуратно прижать и направить черный антенный кабель обратно в его канал.

Увеличьте второе изображение, чтобы увидеть, как антенный кабель лежит в своем канале.

Прижмите черную петлю поверх антенного кабеля и к нижней крышке. Если она не держится, используйте немного тонкой двусторонней ленты, чтобы зафиксировать её.

Осторожно уложите материнскую плату в ноутбук.

Используйте два направляющих штифта, чтобы помочь выровнять материнскую плату относительно корпуса.

Следите за тем, чтобы не защемить кабели веб‑камеры, дисплея и антенн под материнской платой при её установке.

Используйте отвертку Framework, чтобы затянуть пять фиксируемых винтов T5 Torx и закрепить материнскую плату.

Возьмите оранжевую язычок на кабеле дисплея, расположенном рядом с правым шарниром.

Выровняйте и нажмите кабель дисплея прямо вниз на его разъем.

Возьмите оранжевую язычок на кабеле веб‑камеры, расположенном рядом с левым шарниром.

Выровняйте и нажмите кабель веб‑камеры прямо вниз на его разъем.

Держите Wi‑Fi карту за края. Не трогайте золотые контакты пальцами. Если вы коснулись их, протрите контакты чистой безворсовой тканью, чтобы удалить жир с пальцев.

Выровняйте золотые контакты и вырез карты Wi‑Fi с гнездом на материнской плате.

Вставьте Wi‑Fi карту в гнездо под небольшим углом. Золотые контакты должны быть в основном прикрыты гнездом.

Wi‑Fi карта входит в гнездо только в одной ориентации. Если она не вставляется, попробуйте перевернуть модуль.

Удерживайте Wi‑Fi карту пальцем.

Разместите разъем черного антенного кабеля над коаксиальным гнездом левой Wi‑Fi карты.

Пинцет поможет точнее разместить разъем.

Нажмите разъем пальцем на место. Вы должны почувствовать легкий щелчок, и кабель останется прикрепленным к гнезду самостоятельно.

Эти разъемы очень деликатны! Если разъем не щёлкает, перенаправьте его и попробуйте снова.

Повторите процедуру с белым антенным кабелем.

Сдвиньте крепление Wi‑Fi карты поверх верхнего края карты.

Используйте отвертку Framework, чтобы затянуть фиксируемый винт T5 Torx и закрепить Wi‑Fi карту.

Положите плату кнопки питания на место пальцами.

Используйте два пластиковых штыря на корпусе, чтобы выровнять плату кнопки питания.

Используйте отвертку Framework, чтобы затянуть фиксируемый винт T5 Torx и закрепить плату кнопки питания.

Затяните винт до плотного положения. Не перетягивайте, чтобы не сорвать резьбу.

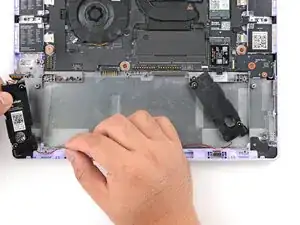

Используйте отвертку Framework, чтобы слегка прикрутить левый динамик на место.

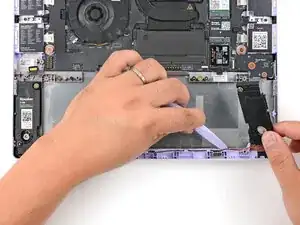

Начиная рядом с левым динамиком, используйте пальцы и отвертку Framework, чтобы аккуратно прижать и направить провод динамика обратно в его канал.

Увеличьте второе изображение, чтобы увидеть, как провод лежит в своем канале.

Прижмите серебристую ленту, чтобы прикрепить центр провода к рамке.

Используйте отвертку Framework, чтобы затянуть четыре фиксируемых винта T5 Torx и закрепить динамики.

Винты динамиков имеют резиновые втулки для гашения вибраций. Затяните винты до плотного положения. Не перетягивайте, чтобы не повредить втулки.

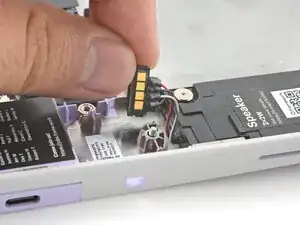

Используйте плоский конец отвертки Framework, чтобы вдавить разъем динамика в его гнездо.

Убедитесь, что золотые контакты направлены вверх.

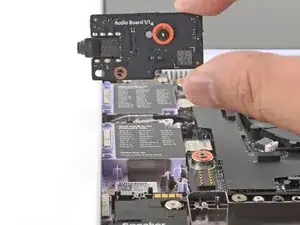

Вставьте аудиоплату в ноутбук под углом, чтобы легче было совместить разъем для наушников.

Используйте два пластиковых направляющих штыря на корпусе для окончательного выравнивания.

Используйте отвертку Framework, чтобы затянуть фиксируемый винт T5 Torx и закрепить аудиоплату.

Уложите аккумулятор в его посадочное место в корпусе ноутбука.

Используйте палец, чтобы прижать аккумулятор около его разъема и снова подключить его.

Используйте комплектную отвёртку Framework, чтобы затянуть шесть фиксированных винтов Torx T5 и закрепить аккумулятор.

Затягивайте винты до умеренного усилия. Не затягивайте слишком сильно, иначе можно сорвать шлиц винтов.

Наведите нижний край крышки ввода под углом к основанию ноутбука.

Выравняйте и вставьте нижний край крышки ввода в основание ноутбука.

Убедитесь, что пазы вдоль нижнего края крышки ввода входят в защёлки на основании.

Опустите верхний край крышки ввода на ноутбук, пока магниты не зафиксируют её на месте.

Убедитесь, что крышка ввода аккуратно лежит в рамке ноутбука и ни один угол не оттопырен.

Закройте крышку ноутбука.

Переверните ноутбук экраном вниз на чистую рабочую поверхность.

Используйте комплектную отвёртку Framework, чтобы затянуть восемь фиксированных винтов Torx T5 на нижней части ноутбука.

Затягивайте винты до умеренного усилия. Не затягивайте слишком сильно, иначе можно сорвать шлиц винтов.

Вставьте каждую карту расширения в соответствующий слот для карт расширения.

Если под защёлкой какой‑либо карты расширения видна красная метка, подденьте защёлку пальцем и переведите её в положение блокировки, чтобы зафиксировать карту в слоте.

Фиксация слотов для карт расширения помогает удерживать карты на месте при отключении кабелей от них.
