Установка тачпада для Framework Laptop 12 (с инструкциями по инструменту выравнивания)
Руководство по предварительным требованиям для установки тачпада с шагами по применению инструмента выравнивания.
Не уверены, нужно ли это. Если руководство по тачпаду одобрено и публично без использования этого руководства, вероятно, безопасно удалить это руководство.
Шаг 1
Следующие два шага показывают, как прикрепить инструмент выравнивания к тачпаду. Если ваш тачпад поставляется с уже прикреплённым инструментом выравнивания или вы не используете инструмент выравнивания, перейдите ниже на два шага.

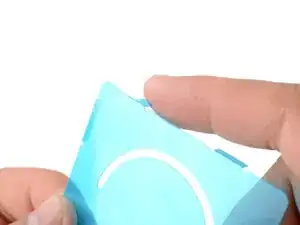

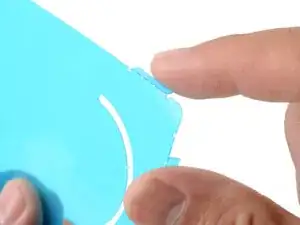

Сложите все крайние язычки на инструменте выравнивания вниз.
Шаг 2
Разместите инструмент выравнивания поверх тачпада.

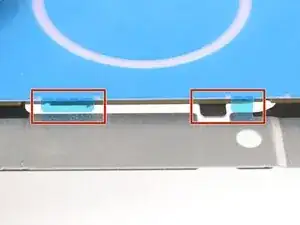

Сложенные язычки должны свободно свисать над краями тачпада. Если этого не происходит, попробуйте повернуть инструмент выравнивания на 180° над тачпадом.

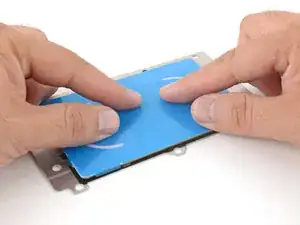

Прижмите инструмент выравнивания к тачпаду пальцами.
Шаг 3
Вложите тачпад в выемку крышки ввода.
Язычки на инструменте выравнивания центрируют тачпад относительно крышки ввода.
Шаг 4
Используйте ваш отверток Framework, чтобы установить семь винтов T5 длиной 2 мм и закрепить тачпад.
Если вы не использовали инструмент выравнивания, вручную центрируйте тачпад в крышке ввода перед затягиванием винтов.
Затяните винты до плотного прилегания. Не перетягивайте, иначе можете сорвать резьбу винтов.
Шаг 5
Вставьте ZIF‑кабель клавиатуры в его разъём до печатной отметки на кабеле.
Используйте палец, чтобы откинуть и аккуратно прижать фиксирующую защёлку на место.
Шаг 6
Вставьте ZIF‑кабель тачпада в его разъём до печатной отметки на кабеле.
Используйте палец, чтобы откинуть и аккуратно прижать фиксирующую защёлку на место.
Шаг 7
Пропустите этот шаг, если вы не использовали инструмент выравнивания.

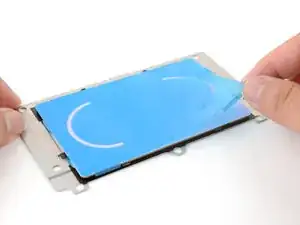

Аккуратно снимите инструмент выравнивания с тачпада, отрывая его пальцами.
