Замена тачпада в ноутбуке Framework Laptop 12

Перед началом ремонта отключите ноутбук от сети и выключите его через операционную систему. Это гарантирует, что ноутбук не находится в спящем или приостановленном режиме.

Светодиодные индикаторы по краям должны быть выключены. Ноутбук должен быть полностью отключён.

Если во время ремонта ноутбук включится, удерживайте кнопку питания в течение 10 секунд, чтобы выключить его.

Убедитесь, что отвёртка Framework установлена с битой Torx T5 (обозначена как T-5), выступающей наружу. Если это не так, извлеките биту и переверните её.

Положите ноутбук Framework экраном вниз на чистую рабочую поверхность.

Используйте отвёртку Framework, чтобы полностью ослабить восемь фиксированных винтов Torx T5 на нижней панели ноутбука.

Большинство винтов в ноутбуке Framework (включая эти) — фиксируемые: они предназначены для того, чтобы оставаться на месте после ослабления.

Переверните ноутбук, чтобы он стоял экраном вверх на рабочей поверхности.

Откройте крышку ноутбука, чтобы и экран, и основание лежали ровно на рабочей поверхности.

Зацепитесь пальцами за отверстия в шарнире крышки ввода.

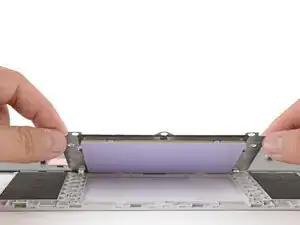

Поднимите крышку вверх, отводя её от основания ноутбука.

Крышка удерживается магнитами, поэтому почувствуется сопротивление. Если крышка не двигается, проверьте, что все винты на нижней панели полностью ослаблены.

Снимите крышку ввода.

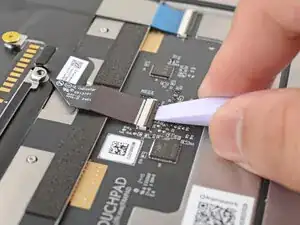

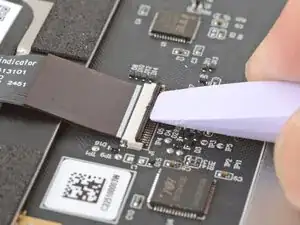

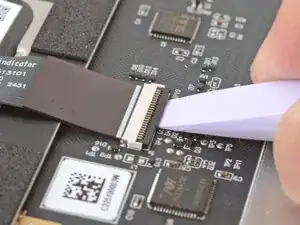

Используйте плоский конец отвёртки Framework или ноготь, чтобы аккуратно поднять чёрную фиксирующую защёлку на разъёме кабеля тачпада ZIF, расположенном на обратной стороне тачпада.

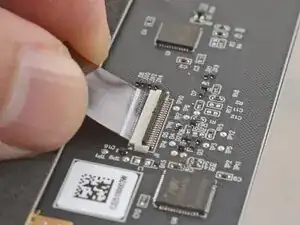

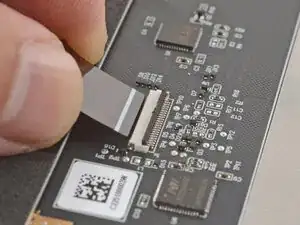

Возьмитесь за коричневую язычок кабеля тачпада и вытяните его из разъёма.

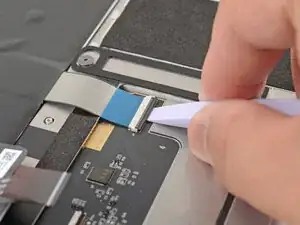

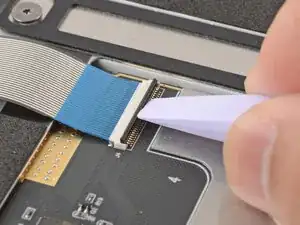

Используйте плоский конец отвёртки Framework или ноготь, чтобы аккуратно поднять чёрную фиксирующую защёлку на ZIF-разъёме кабеля клавиатуры, расположенном на обратной стороне тачпада.

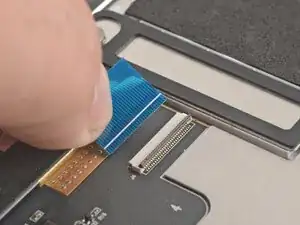

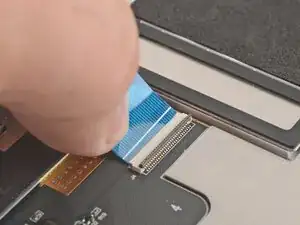

Возьмитесь за синий язычок кабеля клавиатуры и вытяните его из разъёма.

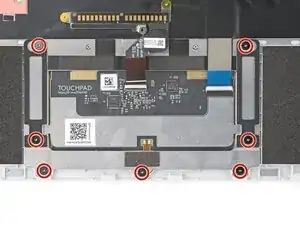

Используйте отвёртку Framework, чтобы выкрутить семь винтов Torx T5 длиной 2,1 мм, крепящих тачпад.

Если в комплекте с новым тачпадом идут винты, эти можно не сохранять для установки.

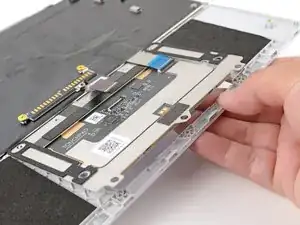

Используйте пальцы, чтобы выдавить тачпад с нижней стороны крышки ввода.

Поднимите и снимите тачпад.
