Замена переменного мотора (A/C) точилки Staples 34462
Точилка совсем не работает? Кажется «мертвой»? Возможно, потребуется выполнить следующие шаги, чтобы заменить переменный мотор (A/C) в точилке Staples 34462. Для дополнительной информации об этой проблеме смотрите наше руководство по устранению неисправностей. Обратите внимание, что для выполнения шагов в этом руководстве может потребоваться паяльные работы. Дополнительные советы и помощь по пайке см. в руководстве iFixit по пайке.
Шаг 1
Выньте контейнер для стружки из точилки.
Осторожно: свободная стружка может падать на рабочее место.
Шаг 2
Положите точилку на бок.
Шаг 3
Отверткой Phillips 00 отвинтите два передних винта длиной 11,6 мм.
Пластиковым инструментом для вскрытия снимите задние пластиковые ножки.
После снятия задних пластиковых ножек, отверткой Phillips 00 отвинтите два задних винта длиной 11,6 мм.
Отверстие глубже, чем кажется. Возможно, потребуется время, чтобы отвертка защёлкнулась на месте.
Шаг 4
Осторожно отделите нижнюю панель от верхней панели.
Не тяните слишком сильно: панели соединены проводами.
Осторожно: из точилки может высыпаться стружка.
Шаг 5
Отверткой Phillips 00 отвинтите два плоских винта длиной 8,9 мм в верхней части верхней панели.
Шаг 6
Отверткой Phillips 00 отвинтите два винта длиной 10,3 мм в средней части верхней панели.
Шаг 7
Осторожно снимите крышку с верхней панели и отложите её в сторону.
Шаг 8

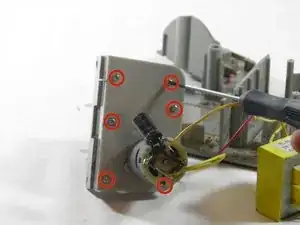

Отверткой Phillips 00 отвинтите шесть винтов длиной 9,87 мм, фиксирующих корпус шестерёнок.
Шаг 9
Аккуратно разъедините панели корпуса шестерёнок.
Шестерни смазаны вазелином.
Шаг 10

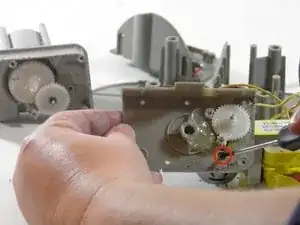

Отверткой Phillips 00 отвинтите первый винт длиной 10,3 мм, крепящий переменный мотор (A/C) к панели.
Шаг 11

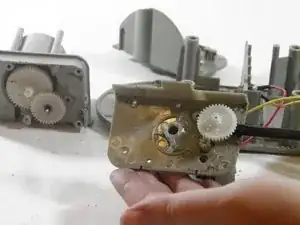

Осторожно подденьте шестерню лопаткой, чтобы открыть доступ ко второму винту, удерживающему электрический переменный мотор (A/C) на панели.
Для облегчения сборки обратите внимание на ориентацию шестерни при её снятии.
Шаг 12

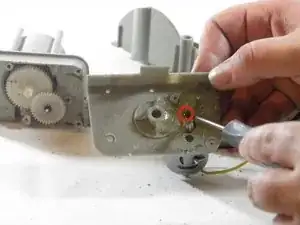

Отверткой Phillips 00 отвинтите второй винт длиной 10,3 мм, фиксирующий электрический переменный мотор (A/C) к панели.
Шаг 13
Выньте электрический переменный мотор (A/C) из панели корпуса шестерёнок.
Шаг 14

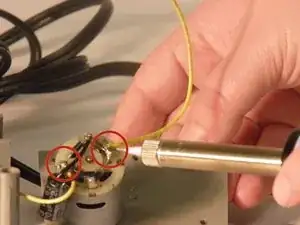

Паяльником осторожно отпаивайте два провода от электрического переменного мотора (A/C).
Для этого шага требуется пайка. Дополнительные советы и информация — в руководстве iFixit по пайке.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
