Замена сетевого кабеля AmazonBasics B00Q3KFX8U

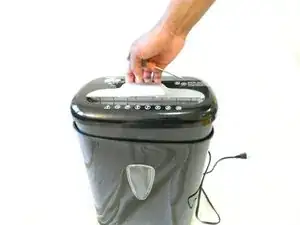

Снимите узел шредера с ёмкости для бумажной стружки.

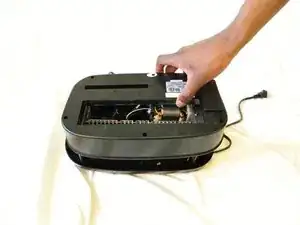

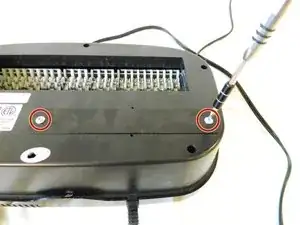

Выверните два винта PH1 длиной 10 мм, удерживающие маленькую чёрную панель.

Выверните шесть винтов PH1 длиной 14 мм, удерживающих нижнюю крышку.

Снимите крышку, поднимая её строго вертикально вверх.

Один из винтов скрыт под наклейкой гарантии. Просто протолкните головку отвёртки через наклейку, чтобы добраться до винта.

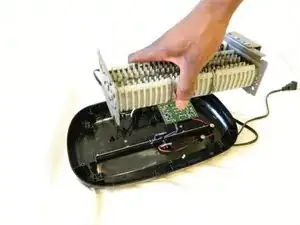

Снимите узел лезвий/мотора с верхней крышки, поднимая его строго вертикально вверх. Пока не отсоединяйте проводку.

Лезвия острые. Контакт с ними может причинить травму.

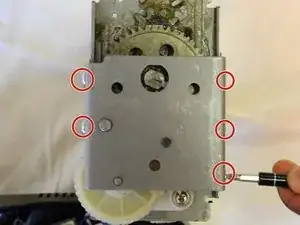

Выверните пять винтов PH2 длиной 8 мм на кронштейне, удерживающем шестерни.

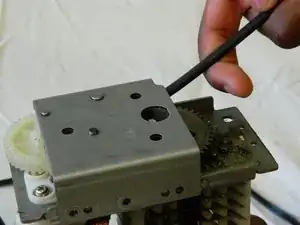

Используйте металлическую лопатку, чтобы отжать кронштейн от основного узла шредера.

Если кронштейн прикреплён слишком плотно для лопатки, аккуратно используйте металлическую отвёртку, чтобы поддеть его.

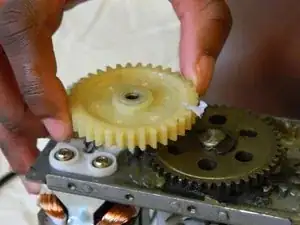

Снимите две пластиковые приводные шестерни с узла шредера, поднимая их строго вертикально вверх.

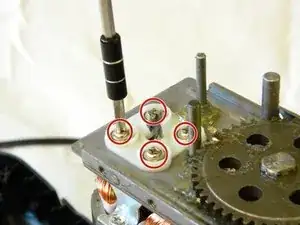

Выверните четыре винта PH2 длиной 18 мм, удерживающие мотор к основному узлу шредера.

Отсоедините мотор от материнской платы, либо перекусив провода, либо используя паяльник, чтобы отсоединить провода непосредственно на плате.

Для повторного подключения мотора припаяйте провода обратно между собой или к плате в зависимости от способа их снятия.

Выверните два винта PH1 длиной 8 мм, удерживающие провод ИК-датчика. Это даст больше пространства для дальнейшей работы.

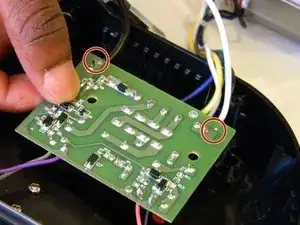

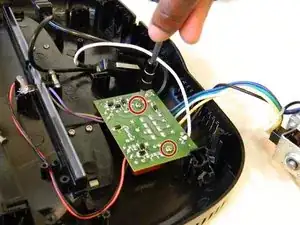

Выверните два винта PH1 длиной 10 мм, удерживающие материнскую плату.

Снимите материнскую плату, поднимая её строго вертикально вверх от верхней крышки.

Чтобы отключить провод питания, снимите чёрный и белый провода на крайних кромках материнской платы.

При сборке припаяйте провода обратно к материнской плате в тех же местах, где они были ранее.

При сборке убедитесь, что провода возвращены в правильные места. Ошибочная полярность приведёт к короткому замыканию платы и может повредить устройство или причинить травму.
