Разбор Передней и Задней Панели
Чтобы заменить любую деталь в шредере, необходимо снять переднюю и заднюю панели для доступа к режущему элементу. Винты нужно будет убрать, и панели можно будет легко снять.
Шаг 1
Перед разборкой головка устройства должна быть переведена в положение "выключено" и вытащена из розетки.
При снятии винтов в следующих шагах убедитесь, что устройство стоит на ровной поверхности, так как детали могут легко рассыпаться.

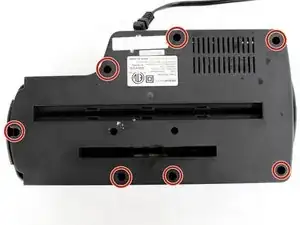

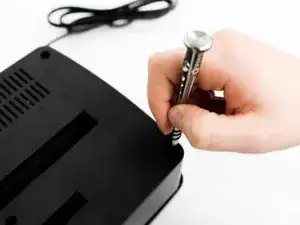

Удалите семь винтов Philips #1 длиной 11 мм с нижней стороны головки устройства.
Шаг 2
После снятия следующих винтов передняя панель и прикрепленный к ней режущий элемент отделятся от задней панели, поэтому держите устройство на ровной поверхности.

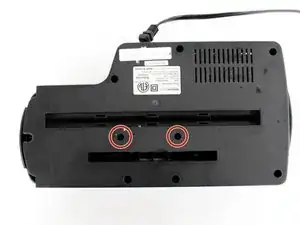

Удалите два винта Philips #1 длиной 50 мм с середины нижней стороны головки устройства.
Шаг 3

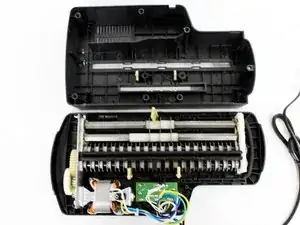

Уложите заднюю панель отдельно от передней панели на ровной поверхности.
Задняя панель будет легкой, так как состоит только из пластика, в то время как передняя панель будет тяжелой из-за прикрепленного режущего элемента.
Шаг 4

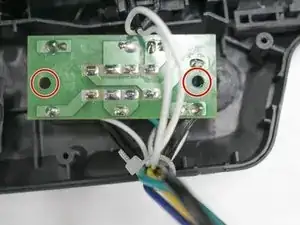

Найдите зеленую контрольную плату, которая расположена рядом с мотором шредера.

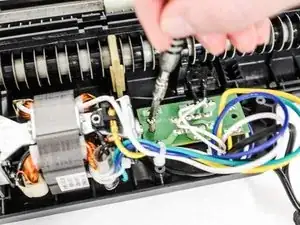

Удалите два винта Philips #1 длиной 11 мм, расположенные по противоположным сторонам контрольной платы.
Вам может понадобиться отодвинуть провода, чтобы найти винты.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
