Замена шестерней электрической точилки Staples 34462
Если точилка издает громкий скрежещущий шум или электромотор работает, но нож не вращается, выполните следующие шаги для замены шестерней в электрической точилке Staples 34462.
Шаг 1

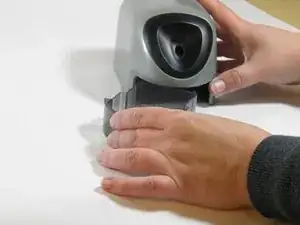

Выньте лоток для стружки из точилки.
Осторожно: рыхлая карандашная стружка может упасть на рабочее место.
Шаг 2

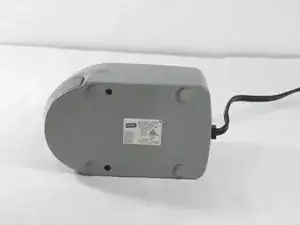

Поставьте точилку на бок.
Шаг 3

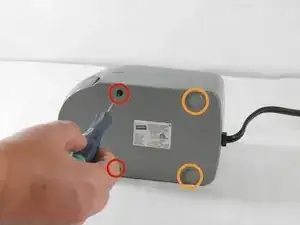

Отверткой Phillips 00 выкрутите два передних винта длиной 11,6 мм.
С помощью инструмента для вскрытия из пластика снимите задние пластиковые ножки.
После снятия задних пластиковых ножек, отверткой Phillips 00 выкрутите два задних винта длиной 11,6 мм.
Отверстие глубже, чем кажется. Возможно, потребуется некоторое время, чтобы отвертка защелкнулась.
Шаг 4

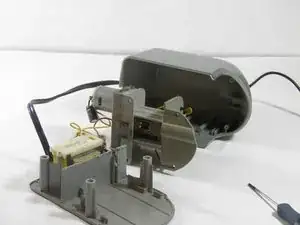

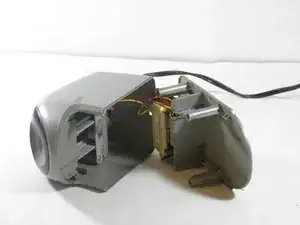

Осторожно разъедините нижнюю панель и верхнюю панель.
Не тяните слишком сильно — панели соединены проводами.
Осторожно: из точилки может высыпаться карандашная стружка на рабочее место.
Шаг 5

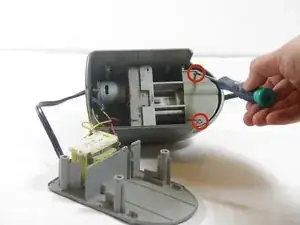

Отверткой Phillips 00 выкрутите два плоских винта длиной 8,9 мм из верхней части верхней панели.
Шаг 6

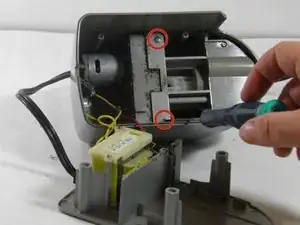

Отверткой Phillips 00 выкрутите два винта длиной 10,3 мм из средней части верхней панели.
Шаг 7
Осторожно снимите крышку с верхней панели и отложите в сторону.
Шаг 8

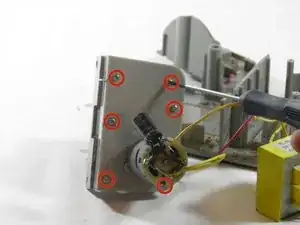

Отверткой Phillips 00 выкрутите шесть винтов длиной 9,87 мм, крепящих корпус шестерен.
Шаг 9

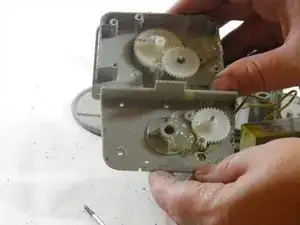

Аккуратно разъедините половинки корпуса шестерен.
Шестерни смазаны вазелином.
Шаг 10

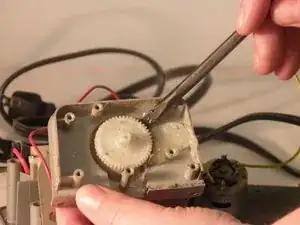

Аккуратно подденьте первую шестерню внутри корпуса с помощью лопатки.
Для облегчения сборки запомните ориентацию шестерни перед тем, как снимать её.
Шаг 11

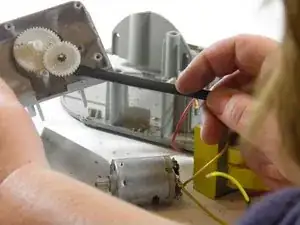

Аккуратно подденьте вторую шестерню внутри корпуса с помощью лопатки.
Для облегчения сборки запомните ориентацию шестерни перед тем, как снимать её.
Шаг 12

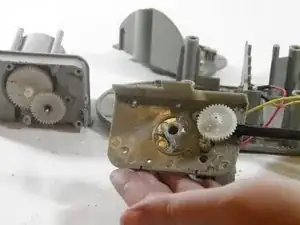

Аккуратно подденьте третью шестерню в корпусе с помощью лопатки.
Для облегчения сборки запомните ориентацию шестерни перед тем, как снимать её.
Заключение
Для сборки устройства выполните перечисленные действия в обратном порядке.
Перевод руководства с ifixit.com
