Замена материнской платы

Убедитесь, что шредер не подключён к электрической сети.

Уберите шредер из контейнера для сбора и положите серебристой стороной вниз на ровную поверхность.

Отложите контейнер в сторону, он не понадобится для дальнейшей разборки.

Переверните шредер серебристой стороной вниз и поместите его на ровную поверхность.

Снимите заводской ярлык, чтобы получить доступ к скрытому отверстию для винта.

Найдите все пять винтов корпуса и удалите их с помощью крестообразной отвертки. Винты расположены в пяти отмеченных кругах на фото. Длина винтов составляет 18 мм, а диаметр головки — 5 мм.

После снятия всех винтов медленно раздвиньте корпус.

Если корпус не расцепляется, осторожно покачайте верхнюю часть корпуса относительно нижней.

Будьте осторожны во время этой процедуры, чтобы не повредить внутренняя детали.

Откройте корпус, как показано, чтобы предотвратить запутывание или повреждение проводов.

Обратите внимание на то, как сборка триггера прикреплена до её снятия.

Сборка триггера является единой частью и должна сниматься целиком с применением минимальной силы.

Снимите сборку триггера.

Открутите оба винта от печатной платы пульта управления. Поднимите печатную плату от устройства. Длина винтов составляет 10 мм, а диаметр головки — 6 мм.

Снимите пластиковый корпус переключателя.

После снятия пластикового корпуса переключатель можно заменить.

Во время замены переключателя будьте внимательны к пружинам, которые находятся внутри. Они могут отскочить и потеряться.

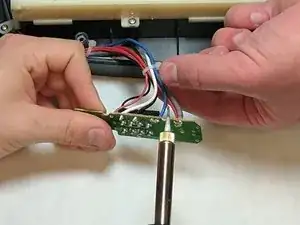

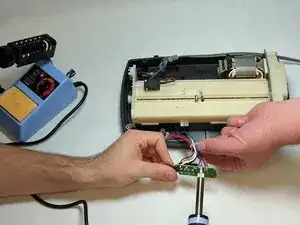

Удалите припоев провода от материнской платы. Узнайте больше о пайке компонентовздесь!
