Замена переключателя Включение/Выключение/Реверс для Fellowes T7CM
Шредер Fellowes T7CM имеет переключатель с тремя положениями: включено, выключено и реверс. В данном руководстве поясняется, как снять и заменить переключатель.
Шаг 1
Убедитесь, что шредер не подключен к источнику питания.
Уберите шредер из корзины для сбора и положите его серебристой стороной вниз на ровную поверхность.
Уберите корзину для сбора, так как она больше не понадобится в процессе разборки.
Шаг 2
Переверните шредер серебристой стороной вниз и положите на ровную поверхность.
Снимите заводскую наклейку для доступа к скрытому отверстию для винта.
Найдите все пять винтов корпуса и снимите их с помощью отвертки с крестовым жалом. Винты находятся в пяти отмеченных кругах на фото. Длина винтов составляет 18 мм, а диаметр головки - 5 мм.
Шаг 3
После удаления всех винтов осторожно разъедините корпус.
Если корпус не разделяется, слегка покачайте верхнюю часть корпуса от нижней.
Будьте осторожны во время этой процедуры, чтобы не повредить внутренние компоненты.
Шаг 4
Откройте корпус, как показано, чтобы предотвратить запутывание или повреждение проводов.
Обратите внимание, как крепится сборка кнопки перед снятием.
Сборка кнопки - это единый элемент и должна легко сниматься без усилий.
Снимите сборку кнопки.
Шаг 5
Открутите оба винта от печатной платы переключателя. Поднимите печатную плату от устройства. Длина винтов составляет 10 мм, а диаметр головки - 6 мм.
Шаг 6

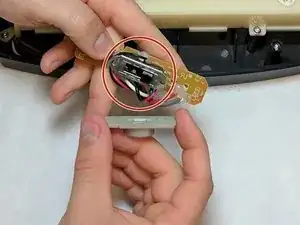

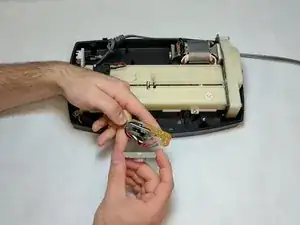

Снимите пластиковый корпус переключателя.
После снятия пластикового корпуса переключатель можно заменить.
При замене переключателя будьте осторожны с пружинами, которые могут выпасть и потеряться.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
