Замена узла спуска Fellowes T7CM

Убедитесь, что уничтожитель бумаги не подключен к электросети.

Уберите уничтожитель бумаги из корзины для сбора и положите серебряной стороной вниз на ровную поверхность.

Уберите корзину для сбора, так как она вам не понадобится в дальнейшем.

Переверните уничтожитель бумаги серебряной стороной вниз и положите на ровную поверхность.

Снимите заводскую наклейку, чтобы получить доступ к скрытому отверстию для винта.

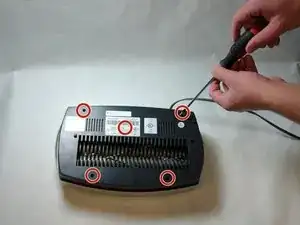

Найдите все пять винтов корпуса и выньте их с помощью крестовой отвертки. Винты находятся в пяти отмеченных кружках на фото. Длина винтов составляет 18 мм, а диаметр головы — 5 мм.

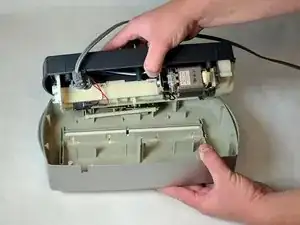

После того, как все винты вынуты, медленно раздвиньте корпус.

Если корпус не отделяется, аккуратно покачайте верхнюю часть корпуса от нижней.

Будьте осторожны в процессе, чтобы не повредить внутренние части.

Откройте корпус, как показано, чтобы избежать запутывания или повреждения проводов.

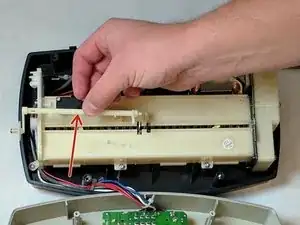

Обратите внимание, как узел спуска прикреплен перед его снятием.

Узел спуска является одной деталью и должен снять с минимальным усилием.

Снимите узел спуска.

Снимите узел спуска, аккуратно поворачивая и нажимая на него.

Узел должен легко сниматься с минимальными усилиями.
