Замена валов Fellowes T7CM

Убедитесь, что шредер не подключён к электрической розетке.

Достаньте шредер из корзины для отходов и положите серебристой стороной вниз на ровную поверхность.

Отложите корзину в сторону — она не понадобится для дальнейшей разборки.

Переверните шредер серебристой стороной вниз и поставьте на ровную поверхность.

Снимите заводскую наклейку, чтобы получить доступ к скрытому отверстию для винта.

Найдите все пять винтов корпуса и удалите их крестовой отверткой. Винты расположены в пределах пяти отмеченных кругов на фото. Длина винтов 18 мм, диаметр головки 5 мм.

После удаления всех винтов аккуратно разъедините корпус.

Если корпус не разъединяется, слегка покачайте верхнюю часть корпуса относительно нижней.

Будьте осторожны при выполнении этой процедуры, чтобы не повредить внутренние детали.

Откройте корпус, как показано, чтобы избежать запутывания или повреждения проводов.

Обратите внимание на то, как агрегат триггера прикреплён перед снятием.

Агрегат триггера — единая деталь и должен сниматься целиком с небольшим приложением силы или без неё.

Снимите агрегат триггера.

Удалите три винта, крепящие внутренний корпус к внешнему. Длина винтов 18 мм, диаметр головки 5 мм.

Снимите внутренний корпус.

Снимите датчик подачи, открутив один винт, который его удерживает. Длина винта 10 мм, диаметр головки 6 мм.

Этот шаг может быть необязательным, но он предотвратит повреждение датчика.

Удалите шесть винтов на редукторе.

Снимите крышку редуктора, чтобы открыть доступ к шестерням.

Длина одного типа винтов 34 мм, диаметр головки 7 мм.

Длина другого типа винтов 26 мм, диаметр головки 7 мм.

Снимите шестерни.

Большая шестерня в центре может потребовать поддеть её отвёрткой.

Снимите держатель шестерен, открутив два винта, которые его фиксируют. Длина винтов 14 мм, диаметр головки 5 мм.

Выберите штифт, чтобы снять корпус с валов.

Снимите корпус, чтобы обнажить валы.

Снимите металлическое крепление, удерживающее два вала вместе.

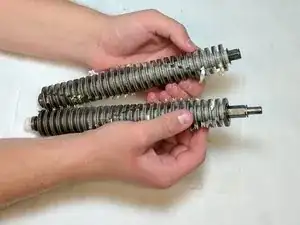

Валы теперь можно раздвинуть, и любые препятствия между или на валах можно удалить.
