Замена датчика активации AmazonBasics B0050BPWBQ

Перед любой разборкой головку устройства необходимо перевести в положение «выключено» и отключить от сети.

При откручивании винтов в следующих шагах убедитесь, что устройство стоит на ровной поверхности, поскольку детали могут легко разойтись.

Снимите семь винтов Phillips #1 длиной 11 мм с нижней стороны блока головки.

После удаления следующих винтов передняя панель и закреплённый на ней механизм резки отвалятся от задней панели, поэтому положите устройство на ровную поверхность.

Снимите два винта Phillips #1 длиной 50 мм с середины нижней части блока головки.

Отложите заднюю панель в сторону от передней панели на ровной поверхности.

Задняя панель будет лёгкой, поскольку это только пластик, а передняя панель будет тяжёлой из‑за прикреплённого механизма резки.

Найдите зелёную плату управления, расположенную рядом с мотором резки.

Снимите два винта Phillips #1 длиной 11 мм, расположенные по противоположным сторонам платы управления.

Возможно, придётся отодвинуть провода, чтобы найти винты.

Устройство может быть жирным, поэтому для следующих шагов лучше приготовить бумажные полотенца или тряпку.

Найдите большие белые шестерни на стороне режущего блока.

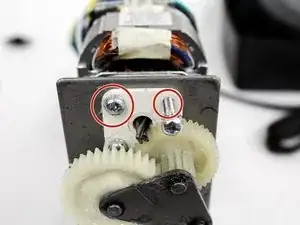

Снимите два винта Phillips #1 длиной 15 мм, которые крепят мотор.

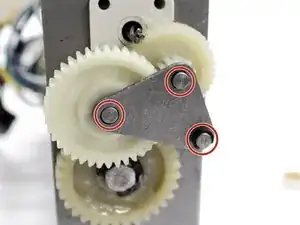

Найдите три шайбы на металлическом треугольном элементе.

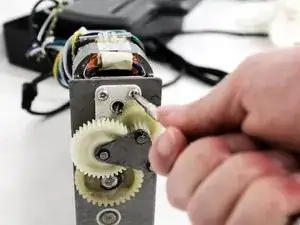

Снимите три шайбы при помощи двух металлических лопаток. Для этого разместите по одной лопатке у открытых концов шайбы. Нажмите обеими лопатками одновременно, чтобы отщёлкнуть шайбу со шестерни.

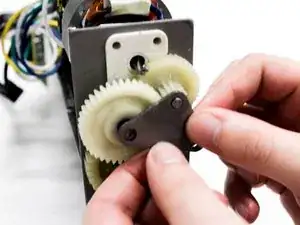

Оттяните металлический треугольник от шестерён.

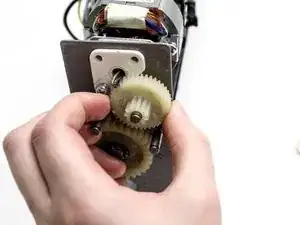

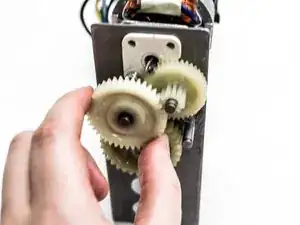

Снимите среднюю шестерню с режущего блока.

Снимите верхнюю шестерню, которая находилась под средней шестернёй.

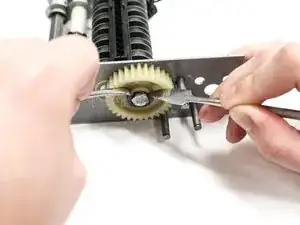

Снимите шайбу с последней шестерни при помощи двух металлических лопаток. Снова разместите по одной лопатке у открытых концов шайбы и нажмите обеими лопатками одновременно, чтобы отщёлкнуть шайбу со шестерни.

Оттяните последнюю шестерню от металлического режущего блока.

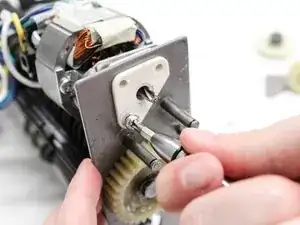

Снимите последний винт Phillips #1 длиной 15 мм с пластиковой треугольной детали на стороне режущего блока.

После удаления последнего винта мотор отделится.

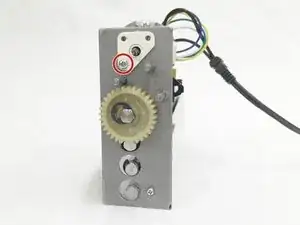

Снимите винт Phillips #1 длиной 15 мм, расположенный на металлической боковой пластине режущего блока.

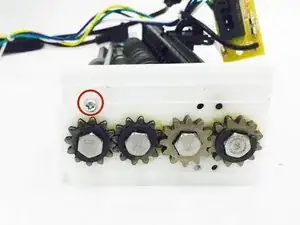

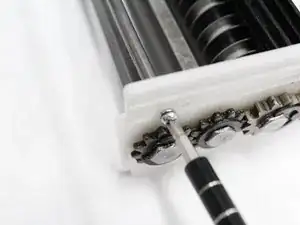

Снимите винт Phillips #1 длиной 15 мм, расположенный на пластиковой боковой пластине режущего блока.

После удаления этого винта тонкая металлическая планка отделится от режущего блока.

Снимите металлическую боковую деталь с режущего блока.

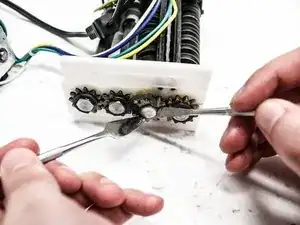

Снимите шайбу с шестерни, второй справа, при помощи двух металлических лопаток. Разместите по одной лопатке у открытых концов шайбы. Нажмите обеими лопатками одновременно, чтобы отщёлкнуть шайбу со шестерни.

Убедитесь, что шестерня, которую вы снимаете, именно та, которая соединяет датчик активации с лезвиями.

Оттяните шестерню от пластиковой боковой детали режущего блока.

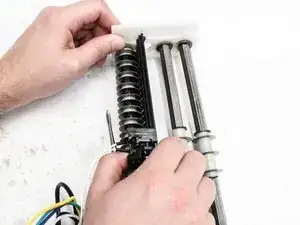

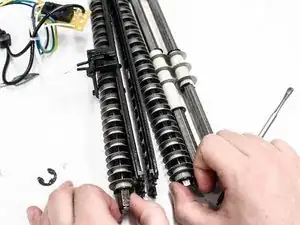

Снимите среднее лезвие с пластиковой боковой детали, оттянув его от датчика. Лезвие отделится от остальных прикреплённых частей устройства.

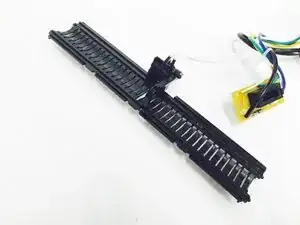

Отогните зажим датчика от лезвия, нажав большим пальцем, и другой рукой оттяните датчик от пластиковой боковой детали, чтобы отделить датчик активации от всего режущего блока.
