Замена основного сетевого шнура Fellowes T7CM

Убедитесь, что уничтожитель не подключён к электрической розетке.

Снимите уничтожитель с корзины для отходов и положите серебристой стороной вниз на ровную поверхность.

Отложите корзину для отходов в сторону — она не понадобится при дальнейшей разборке.

Переверните уничтожитель серебристой стороной вниз и поместите на ровную поверхность.

Снимите заводскую наклейку, чтобы получить доступ к скрытому отверстию для винта.

Найдите все пять винтов корпуса и выньте их крестовой отверткой. Винты расположены в пределах пяти отмеченных кругов на фото. Длина винтов — 18 мм, диаметр головки — 5 мм.

После снятия всех винтов аккуратно разъедините корпус.

Если корпус не раскрывается, слегка покачивайте верхнюю часть корпуса относительно нижней части.

Будьте осторожны при выполнении этой операции, чтобы не повредить внутренние детали.

Откройте корпус, как показано, чтобы избежать запутывания или повреждения проводов.

Обратите внимание, как собрана триггерная сборка перед её снятием.

Триггерная сборка является единым элементом и должна сниматься целиком с минимальным приложением усилия.

Снимите триггерную сборку.

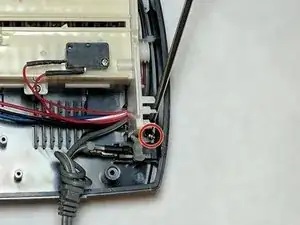

Снимите держатель проводов. Это небольшой прикрученный пластмассовый элемент, удерживающий провода на месте. Длина винта — 10 мм, диаметр головки — 6 мм.

Снимите блок ножей с внешнего корпуса.

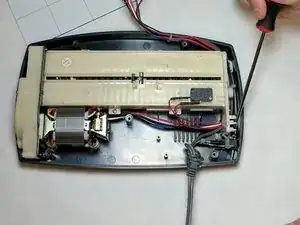

Уберите три винта из корпуса блока ножей. Длина винтов — 18 мм, диаметр головки — 5 мм.

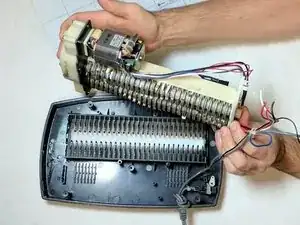

Будьте осторожны при подъёме блока ножей из корпуса.

Внимание: острые предметы теперь оголены.

Поместите блок ножей рядом с корпусом, чтобы не повредить подключённые провода и чтобы они остались присоединёнными к корпусу.

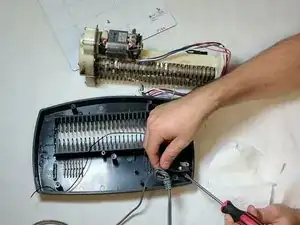

Найдите основной сетевой шнур.

Перережьте провод и зачистите оставшийся конец провода. Скрутите новый шнур вместе с оставшимся старым проводом.

Изолируйте место соединения проводов электрической лентой.
