Замена датчика-провода электрической точилки Staples 34462
Если точилка не включается при вставке карандаша, возможно, неисправен провод датчика. См. наш раздел по устранению неполадок для получения дополнительной информации об этой проблеме. Если проблема в проводе датчика, выполните указанные шаги для его замены. Для выполнения этого руководства может потребоваться пайка. Для получения советов и информации по пайке см. руководство iFixit по пайке.
Шаг 1
Выньте лоток для стружки из точилки.
Остерегайтесь рассыпающейся стружки карандаша на рабочем месте.
Шаг 2
Положите точилку на бок.
Шаг 3
Отвинтите две передние 11.6 мм винта крестовой отверткой Phillips 00.
С помощью пластикового инструмента для открытия снимите задние пластиковые ножки.
После снятия задних пластиковых ножек отвинтите два задних 11.6 мм винта крестовой отверткой Phillips 00.
Отверстие глубже, чем кажется. Может потребоваться время, чтобы отвертка защёлкнулась на месте.
Шаг 4
Аккуратно разъедините нижнюю панель и верхнюю панель.
Будьте осторожны и не тяните слишком сильно, панели соединены проводами.
Остерегайтесь выпадения стружки карандаша на рабочее место.
Шаг 5
Крестовой отверткой Phillips 00 открутите два 8.9 мм плоских винта из верхней секции верхней панели.
Шаг 6
Крестовой отверткой Phillips 00 открутите два 10.3 мм винта из средней секции верхней панели.
Шаг 7
Аккуратно снимите крышку с верхней панели и отложите в сторону.
Шаг 8

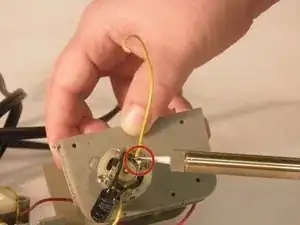

Разместите верхнюю панель так, чтобы был виден электрический разъём провода датчика.
Пайкой выпаяйте провод датчика с кронштейна датчика. Будьте осторожны, чтобы не расплавить пластиковые детали во время пайки.
Этот шаг требует пайки. Для получения советов и информации см. руководство iFixit по пайке.
Шаг 9

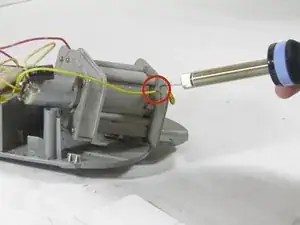

Пайкой выпаяйте провод датчика от электрического двигателя переменного тока.
Проследите провод до двигателя, чтобы не выпаять неправильный провод.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
