Замена выключателя питания AmazonBasics B00Q3KFX8U

Снимите узел шредера с контейнера для бумажного мусора.

Удалите два винта 10 мм PH1, удерживающие маленькую чёрную панель.

Удалите шесть винтов 14 мм PH1, удерживающих нижнюю крышку.

Снимите крышку, подняв её вертикально вверх.

Один из винтов будет спрятан под гарантийной наклейкой. Просто протолкните головку отвёртки через наклейку, чтобы получить доступ к винту.

Снимите узел лезвий/двигателя с верхней крышки, подняв прямо вверх. Пока не отключайте проводку.

Лезвия острые. Контакт с ними может привести к травме.

Удалите пять винтов 8 мм PH2 с кронштейна, удерживающего шестерни.

Используйте металлическую лопатку, чтобы отжать кронштейн от основного узла шредера.

Если кронштейн прилегает слишком плотно для лопатки, аккуратно используйте металлическую отвёртку, чтобы поддеть его.

Снимите две пластиковые приводные шестерни с узла шредера, подняв прямо вверх.

Удалите четыре винта 18 мм PH2, крепящие мотор к основному узлу шредера.

Отключите двигатель от платы, либо перекусив провода, либо воспользовавшись паяльником, чтобы отсоединить провода прямо на плате.

Для повторного подключения мотора припаяйте провода обратно или к плате, в зависимости от того, как вы их сняли.

Удалите два винта 8 мм PH1, удерживающие провод ИК-датчика. Это даст вам больше рабочего пространства позже.

Удалите два винта 10 мм PH1, удерживающие плату.

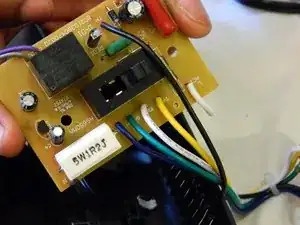

Снимите плату, подняв её прямо вверх с верхней крышки.

Чтобы отключить провод питания, удалите чёрный и белый провода по краям платы.

При сборке припаяйте провода обратно к плате в те же места, где они были ранее.

При сборке убедитесь, что провода возвращены в правильные места. Перепутанные провода вызовут короткое замыкание платы и могут повредить устройство или привести к травме.

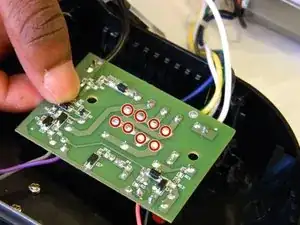

Удалите выключатель, распаяв 8 точек пайки на плате.

Для повторной установки припаяйте выключатель назад в то же место на плате.
