Обслуживание шредера Rexel Auto X60

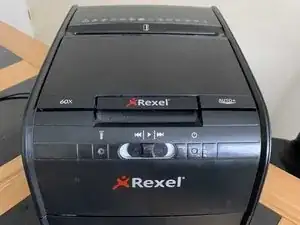

Шредер Auto X60. Время для очистки.

Отключите от сети.

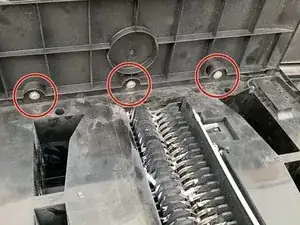

Удалите шесть (6) винтов. Посмотрите внутрь и вверх, они яркого цвета. Эти три (3) и противоположные три (3), оставив нижние шесть (6) нетронутыми, иначе корпус разрушится.

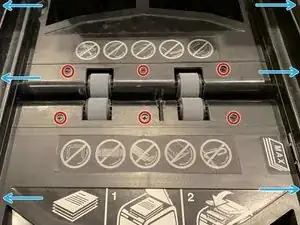

Найдите и удалите шесть (6) втопленных винтов, по три (3) с каждой стороны.

Осторожно положите руку внутрь и на режущие лопасти. Поднимите вверх, и верхний блок отделится от корпуса.

Теперь пропылесосьте любую бумажную пыль и мелкие кусочки бумаги. Маленькие плоскогубцы или пинцет здесь пригодятся.

Найдите "замедлитель" в красном прямоугольнике. Обратите внимание, как круглый пластиковый штифт вставляется в верхнюю пластиковую втулку. Если вы продолжите "заходить внутрь" и чистить, штифт должен вернуться сюда.

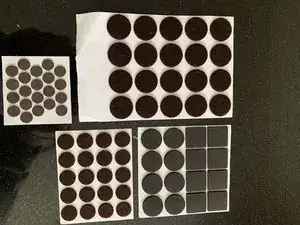

Осторожно прикрепите липкую пластину к пластиковому "плунжеру". Пластины были из Lidl, поэтому они валялись у меня. Маленькая 10 мм x 1 мм в толщину. Добавленная толщина делает так, что плунжер давит на переключатель дальше. Ремонт завершен.

Зеленый круг показывает правильное расположение стартового привода. Пластиковая рука свободно перемещается вправо от переключателя.

Пожалуйста, проверьте, чтобы замок работал, когда корзина снята и верхняя крышка открыта.

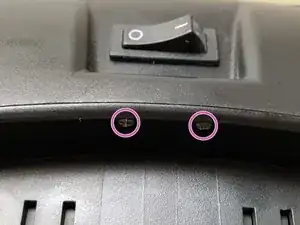

Удалите два (2) винта.

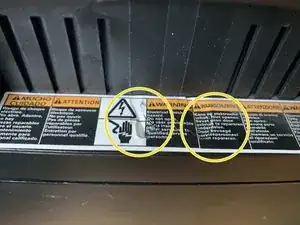

Получите доступ, проколов наклейку и направив отвертку вверх.

Удалите шесть (6) маленьких винтов, чтобы разъединить две половины. Пропылесосьте и используйте сжатый воздух, если он доступен (используйте на улице).

Несколько проводов соединяют две половины, просто отсоединяйте их по ходу работы.
