Замена шестерен и валов Fellowes T7CM

Убедитесь, что уничтожитель не подключён к электрической сети.

Снимите уничтожитель с корзины для отходов и положите серебристой стороной вниз на ровную поверхность.

Отложите корзину для отходов, она не потребуется при дальнейшей разборке.

Переверните уничтожитель серебристой стороной вниз и поместите на ровную поверхность.

Снимите заводскую наклейку, чтобы получить доступ к скрытому отверстию для винта.

Найдите все пять винтов корпуса и выкрутите их крестовой отвёрткой. Винты расположены в пяти отмеченных кругах на фото. Длина винтов — 18 мм, диаметр головки — 5 мм.

После снятия всех винтов аккуратно разъедините корпус.

Если корпус не разделяется, осторожно покачивайте верхнюю часть корпуса относительно нижней.

Будьте осторожны при выполнении этой операции, чтобы не повредить внутренние детали.

Откройте корпус, как показано, чтобы избежать запутывания или повреждения проводов.

Обратите внимание на способ крепления узла триггера перед его снятием.

Узел триггера представляет собой одну деталь и должен сниматься целиком с минимальным приложением силы.

Снимите узел триггера.

Выкрутите три винта, удерживающие внутренний корпус в наружном корпусе. Длина винта — 18 мм, диаметр головки — 5 мм.

Снимите внутренний корпус.

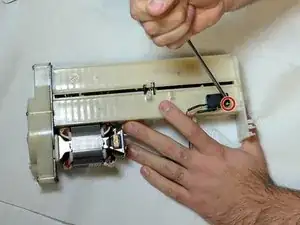

Снимите датчик подачи, выкрутив единственный винт, который его удерживает. Длина винта — 10 мм, диаметр головки — 6 мм.

Этот шаг может быть необязательным, но он предотвратит повреждение датчика.

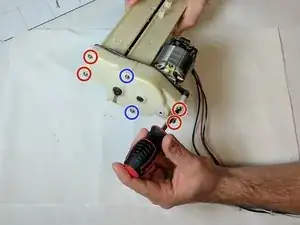

Выкрутите шесть винтов на коробке передач.

Снимите крышку коробки передач, чтобы открыть доступ к шестерням.

Длина одного винта — 34 мм, диаметр головки — 7 мм.

Длина другого винта — 26 мм, диаметр головки — 7 мм.

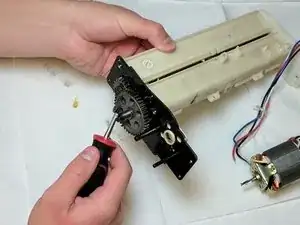

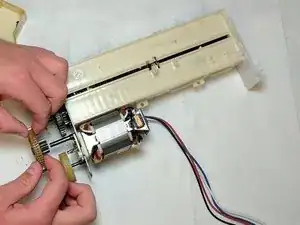

Снимите шестерни.

Большая шестерня в середине может потребовать поддевания отвёрткой.

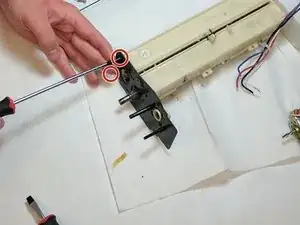

Снимите держатель шестерен, выкрутив два винта, которые его удерживают. Длина винтов — 14 мм, диаметр головки — 5 мм.

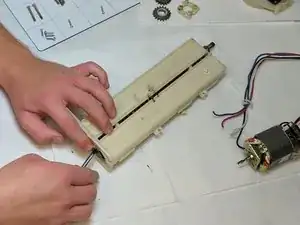

Снимите штифт, чтобы снять корпус с валов.

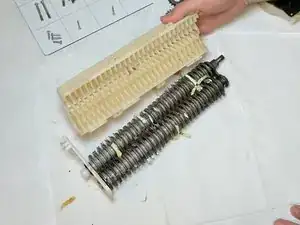

Снимите корпус, чтобы открыть доступ к валам.
