Замена датчика включения на Fellowes T7CM

Убедитесь, что шредер отключен от электрической розетки.

Снимите шредер с накопителя и установите его серебристой стороной вниз на ровную поверхность.

Отложите накопитель в сторону — он не понадобится в оставшейся части разборки.

Переверните шредер серебристой стороной вниз и поставьте на ровную поверхность.

Снимите заводскую наклейку, чтобы получить доступ к скрытому отверстию для винта.

Найдите все пять винтов корпуса и выкрутите их с помощью отвертки с крестообразным шлицем. Винты находятся в пяти отмеченных на фото кружках. Длина винтов — 18 мм, диаметр головки — 5 мм.

После удаления всех винтов аккуратно разъедините корпус.

Если части корпуса не разъединяются, слегка пошевелите верхнюю часть корпуса относительно нижней.

Будьте осторожны во время этой процедуры, чтобы не повредить внутренние детали.

Разведите корпус, как показано, чтобы не запутать и не повредить провода.

Запомните, как установлена сборка датчика перед снятием.

Сборка датчика представляет собой одну деталь и должна сниматься целиком с минимальным усилием.

Снимите сборку датчика.

Снимите держатель проводов. Это небольшая пластиковая деталь, закрепленная винтом, которая фиксирует провода. Длина винта — 10 мм, диаметр головки — 6 мм.

Снимите корпус ножей с внешнего корпуса.

Выкрутите три винта с корпуса ножей. Длина винтов — 18 мм, диаметр головки — 5 мм.

Будьте осторожны при подъеме корпуса ножей с корпуса устройства.

Предупреждение: Острые детали теперь открыты.

Поместите корпус ножей рядом с корпусом, чтобы не повредить соединительные провода и чтобы они остались прикреплены к корпусу.

Найдите основной силовой кабель.

Обрежьте провод и зачистите оставшийся конец. Скрутите новый кабель с оставшимся старым проводом.

Используйте изолирующую ленту, чтобы закрыть место соединения проводов.

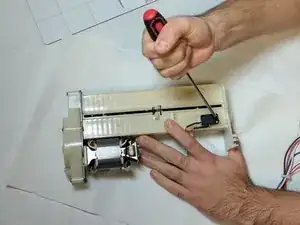

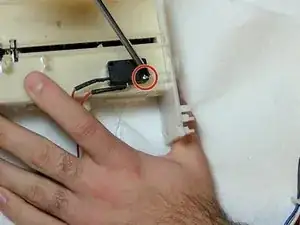

Выкрутите винты, удерживающие датчик подачи. Длина винтов — 10 мм, диаметр головки — 6 мм.

Поднимите и снимите датчик.

Замените неисправный датчик на новый.
