Настройка чувствительности Akai MPD18

Дом

Этот гид поможет настроить чувствительность (скорость) падов на Akai MPD18. Возможно, это также сработает на MPD32, MPD218 и других сериях. Я не нашёл аналогичных руководств в интернете, поэтому решил сделать это сам. Я это сделал, потому что некоторые из моих падов (нижняя половина) после 8 лет использования потеряли свою скорость, и пады стали тяжело использовать.
Помните! Это неофициальная модификация, поэтому я не несу ответственности за все возможные сбои в этой работе. Вы делаете это на свой собственный риск.

Шаг 1

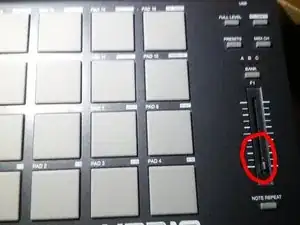

Начните разборку устройства. Сначала необходимо удалить фейдер, потянув его на себя двумя пальцами.

Шаг 2

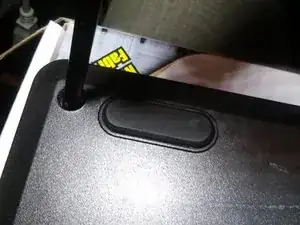

Удалите все винты с обратной стороны с помощью отвертки.

Шаг 3

Потяните верхний корпус на себя со стороны без USB-разъёма и удалите его.

Шаг 4

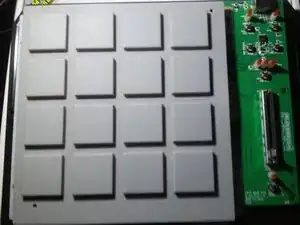

Потяните резиновый пад на себя, чтобы увидеть элементы емкости. Удалите все винты, которые удерживают этот пад и печатную плату (не все показаны на фото).

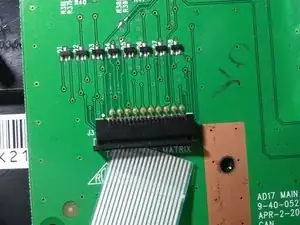

Аккуратно откройте и отсоедините разъём пада.

Шаг 5

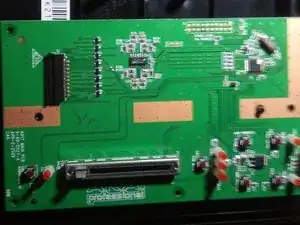

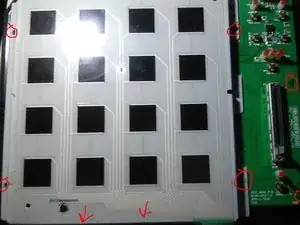

Удалите металлические пады, и теперь вы можете увидеть печатную плату. Я рекомендую удалить её тоже, чтобы избежать повреждения пластика во время пайки.

Шаг 6

Теперь используйте паяльник для изменения скорости падов.

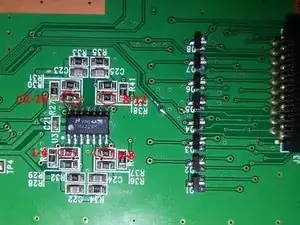

Чтобы увеличить скорость группы из четырёх падов, необходимо заменить резистор BIAS рядом с оперативным усилителем (LMV324M) IC.

Чем выше резистор, тем выше чувствительность вы получите. Резистор по умолчанию составляет 27K, поэтому вам нужно взять замену БОЛЬШЕ этой величины. Для моих падов сработало 100K и 56K (потому что есть разница в чувствительности).

Коэффициент усиления равен (1 + R2/R1). По умолчанию R2 = 27K и R1 = 10K, следовательно, он равен 3.7. Если вы используете резистор 100K, это будет равно 11.

(Если удалить этот резистор, чувствительность возрастёт очень сильно, и он будет реагировать даже на хлопок рядом с датчиками, поэтому выбирайте его разумно).

Чтобы изменить чувствительность на универсальном паде, необходимо припаять маленький конденсатор между опорной линией и выходной линией этого пада. Емкость должна быть относительно высокой. В моих падов сработало на 68н-100н

Перевод руководства с ifixit.com
