Разборка Behringer Powerplay P16-HQ

P16-HQ

Блок питания 12VDC 0.4A на выходе, центр положительный.

Примечание: DC IN на P16-HQ обозначен как 12V 300mA

Сетевой кабель (Защищенный SFTP, 4.75 м, примерно 15 футов)

Руководство быстрого старта

На дне P16-HQ используйте отвертку Phillips #2, чтобы удалить все десять винтов

Четыре длинных винта находятся на левом и правом краях

Короткие винты находятся на верхнем и нижнем краях, а также на средней плоскости, которые удерживают внутреннюю печатную плату, поэтому их необходимо удалить перед тем, как пытаться снять нижнюю крышку

Если пластина все еще крепко сидит, используйте лопаточку, чтобы поддеть ее - верхний край был для меня самым легким.

Примечание: Существует три дополнительных отверстия для винтов под крепежную пластину, но они не используются

Плата ввода/обработки помечена как MusicTribe 0609-AAB, PCB331032REVM_02

Осторожно! Плата ввода/обработки удерживается двумя винтами сзади, когда вы их удалите, плата будет свободной, но соединена с помощью шлейфа

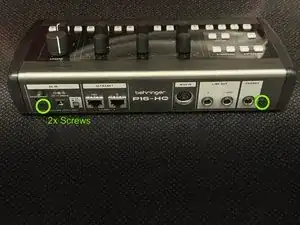

Удалите два винта на задней части корпуса P16-HQ

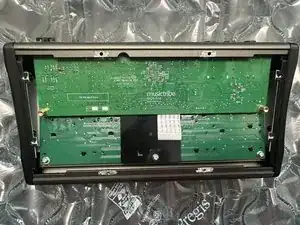

Осторожно поднимите плату ввода/обработки из корпуса

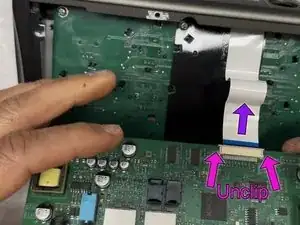

Переверните плату к передней стороне P16-HQ, отстегните шлейф и удалите его

Закончите удаление теперь отсоединенной платы из корпуса

Нажмите на Изображение #3, чтобы посмотреть увеличенное изображение платы, на которой есть чипы с маркировкой: XMOS V16A0 (может быть XU316), пара чипов Cirrus Logic 8416-CZZ, чип GigaDevice GD32F303 и ЦАП MIDAS M9000, а также усилитель для наушников TI TPA6120A2.

Важно: Перед тем как открутить плату кнопок и управления, необходимо аккуратно снять все пластиковые ручки с верхней панели управления. Я использовал движение сжимания, чтобы снять ручки, не изгибая их в стороны. Если они очень тугие, попробуйте немного их разогреть, легким теплом, около 40°C.

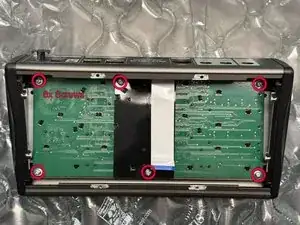

После снятия всех ручек, открутите шесть серебристых винтов

Осторожно снимите плату кнопок и управления. Если она застряла, вы можете надавить на стебли ручек и кнопки сверху

На нижней стороне печатной платы много черных зажимов, которые соответствуют корпусам кнопок и светодиодов на верхней части платы. Снимайте зажимы только если это необходимо

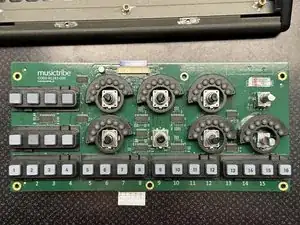

Плата кнопок и управления помечена как MusicTribe C003-01243-000, PCB403012REV01_01

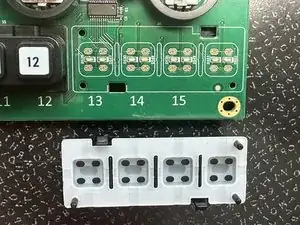

Вы можете удалить кнопки и защитные экраны светодиодов, отстегнув корпуса сзади платы, аккуратно, чтобы не сломать их. Я нашел, что использовать лопаточку удобно. Я бы не стал их снимать, если это не нужно, так как мембранные переключатели чувствительны к загрязнению

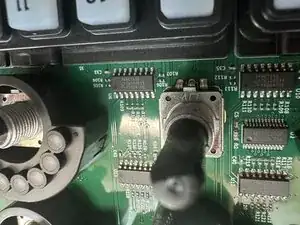

На плате не так уж много, кроме множества регистраторов сдвига серии 74 (74HC165D) и драйверов светодиодов MacroBlock MBI5020. Поворотные энкодеры, похоже, все шесть идентичны марке Dongguan LJV, хотя не уверен в конкретной модели.

Корпус состоит из:

Металлический корпус

Два пластиковых торцевых колпачка, смонтированных на металлических кронштейнах

Передняя панель (прозрачная с напечатанной графикой, приклеенной к ней)

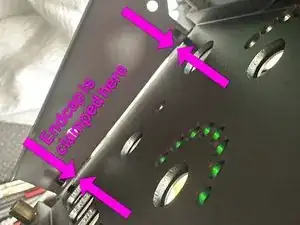

Существует четыре винта, скрытых под передней панелью, два для каждого из торцевых колпачков. Если вам нужно отрегулировать торцевые колпачки, не повредив клей на передней панели, можно закрутить винты с резьбового конца с помощью плоскогубцев - это, вероятно, повредит резьбу, поэтому выбирайте метод аккуратно.

Каждый из торцевых колпачков удерживается двумя крепежными винтами, двумя зажимами, которые зажаты корпусом и металлическим кронштейном, и двумя более длинными винтами задней панели, которые также прижимаются к металлическому кронштейну.

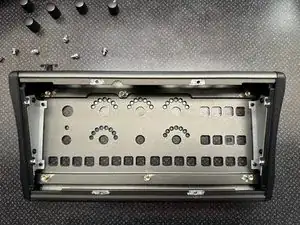

На втором изображении показан зазор под металлическим кронштейном после удаления одного из торцевых колпачков.

Поднять переднюю панель легко, но я только приподнял небольшой угол с помощью лопаточки.
