Замена сенсора пэда Akai MPC 4000
Если пэды MPC 4000 реагируют нестабильно или вообще не работают, это скорее всего связано с неисправностью сенсора пэда и потребуется его замена. К счастью, такие сенсоры легко найти в интернете и заменить относительно просто. В этом руководстве мы пройдем шаги, необходимые для доступа к сенсору и замены неисправного сенсора на новый. Для этой операции вам понадобятся крестовая отвертка #1 и бит шестигранника 3,0 мм, а также запасной сенсор пэда Akai MPC 4000.
Шаг 1

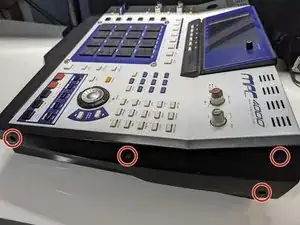

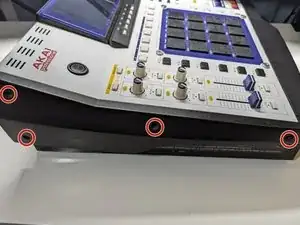

С помощью крестовой отвертки #1 отвинтите всего (8) винтов Phillips 7 мм (по 4 с каждой стороны) и снимите панели.
Шаг 2

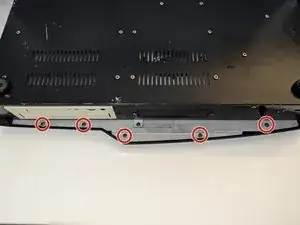

Под передней частью устройства снимите (5) винтов Phillips 8 мм, переверните устройство обратно и снимите подлокотник.
Шаг 3

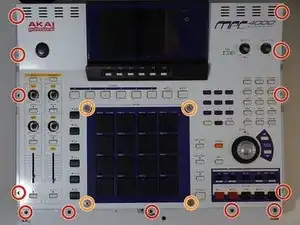

Снимите (13) винтов Phillips 8 мм на верхней части устройства.
С помощью шестигранной отвертки 3 мм отвинтите (4) винта шестигранника 7 мм, окружающие пэд.

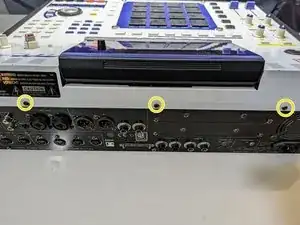

Снимите (3) винта Phillips 8 мм на задней части устройства.

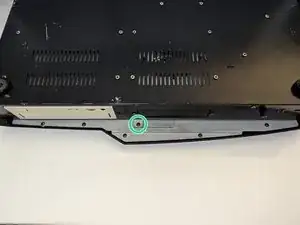

Снимите (1) винт Phillips 8 мм под передней частью устройства.
Шаг 4

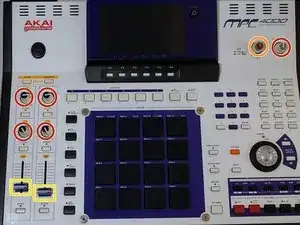

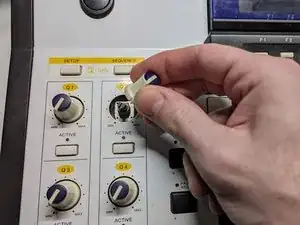

Пальцами снимите (5) стандартных ручек, (1) составную ручку и (2) фейдера.
Шаг 5
Наклоните ЖК‑дисплей вперед, чтобы обеспечить панели необходимый зазор для снятия, затем поднимите крышку с устройства.
Снимите пэд, подняв его с сенсорной пластины.
Шаг 6

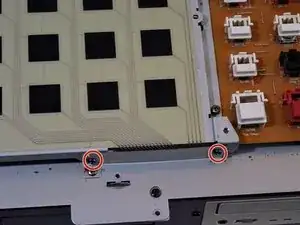

Снимите (2) винта Phillips 8 мм, удерживающие защиту ленточного кабеля.

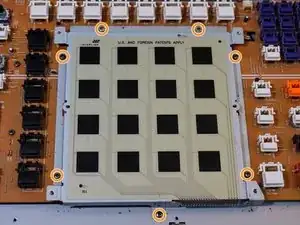

Снимите (7) винтов Phillips 8 мм, чтобы освободить сенсорную пластину от платы.
Шаг 7

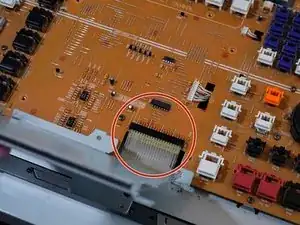

Медленно приподнимите заднюю часть пластины (с конца, ближе к ЖК‑экрану) и обратите внимание, где ленточный кабель подключается к плате.
Эти кабели с возрастом могут становиться хрупкими; действуйте осторожно.
Осторожно извлеките ленточный кабель и пластину из платы.
Шаг 8

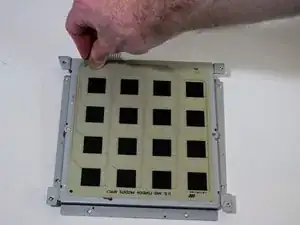

Начиная с угла с ленточным кабелем, медленно отклейте старый сенсор пэда от сенсорной пластины.
Шаг 9
Снимите защитную пленку с клеевого слоя и аккуратно нанесите новый сенсор пэда. Обратите внимание на отметки, показанные желтым на пластине, чтобы правильно совместить и ориентировать новый сенсор.
Разгладьте пузырьки воздуха пластиковой картой.
Если приобретённый вами запасной сенсор пэда не включает пластиковую планку, прикреплённую к ленточному кабелю, снимите планку с ленточного кабеля предыдущего сенсора и установите её на новый сенсор. При необходимости добавьте дополнительный клей.
Шаг 10

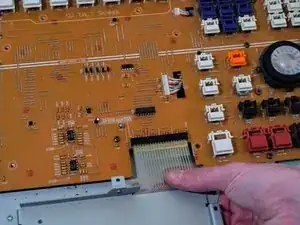

Аккуратно совместите контакты ленточного кабеля и осторожно направьте кабель обратно в разъём на плате, прижимая по мере необходимости.
Шаг 11

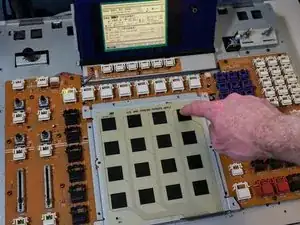

Перед сборкой ориентируйте сенсорную пластину на плате, включите устройство и убедитесь, что **все** сенсоры пэдов передают стабильный сигнал устройству.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
