Разборка задней стенки Ableton Move
Шаг 1

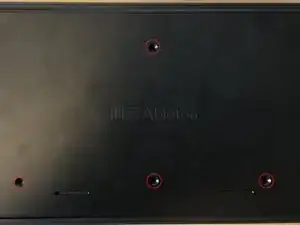

Сначала открутите 4 доступные винта на нижней стороне устройства
Шаг 2
Здесь находятся еще 4 винта. Чтобы получить к ним доступ, нужно отшлифовать резиновые накладки. Если быть осторожным, можно обойтись без полного снятия. На этом изображении фиолетовые области обозначают места, которые я нашел относительно "безопасными" для отшлифовки, чтобы получить доступ к винтам и при этом аккуратно вернуть накладки на место.
Шаг 3
После снятия винтов под резиновыми накладками задняя стенка должна сама по себе легко отпасть под собственным весом. Если этого не произошло, немного помогите пластиковыми инструментами для разбора.
Теперь у вас есть доступ к SD-карте, вычислительному модулю Raspberry Pi 4, чипу Intel WiFi, аккумулятору и встроенным динамикам 8 Ом 2 Вт.
Дальнейшая разборка устройства несет в себе риск его значительного повреждения, поэтому двигайтесь дальше с большой осторожностью.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
