Замена режущего элемента электрического точилки для карандашей Staples 34462
Если карандаши неправильно затачиваются, проблема может быть в тупом или изношенном режущем элементе. В данном руководстве показано, как заменить режущий элемент электрической точилки для карандашей Staples 34462.
Шаг 1
Выдвиньте лоток для стружки из точилки для карандашей.
Следите за тем, чтобы опилки карандаша не рассыпались по рабочему месту.
Шаг 2
Положите точилку для карандашей на бок.
Шаг 3
Используя отвёртку Phillips00, выкрутите два передних винта длиной 11,6 мм.
С помощью пластикового инструмента для вскрытия снимите задние пластиковые ножки.
После снятия задних пластиковых ножек, используя отвёртку Phillips00, выкрутите два задних винта длиной 11,6 мм.
Отверстие глубже, чем может показаться. Возможно, потребуется некоторое время, чтобы отвёртка вошла до упора.
Шаг 4
Осторожно разъедините нижнюю панель и верхнюю панель.
Следите, чтобы не прикладывать слишком большое усилие, поскольку панели соединены проводами.
Берегитесь выпадающей стружки карандаша на рабочее место.
Шаг 5
Используя отвёртку Phillips00, выкрутите два плоских винта длиной 8,9 мм с верхней части верхней панели.
Шаг 6
Используя отвёртку Phillips00, выкрутите два винта длиной 10,3 мм из средней части верхней панели.
Шаг 7
Осторожно снимите крышку с верхней панели и отложите её в сторону.
Шаг 8

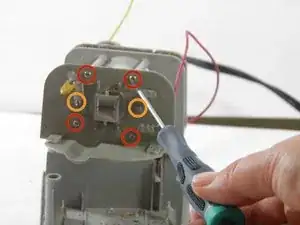

Поверните верхнюю панель так, чтобы скоба датчика была направлена к вам.
Используя отвёртку Phillips00, выкрутите четыре винта длиной 10,42 мм.
Используя отвёртку Phillips00, выкрутите два винта длиной 6,96 мм.
Шаг 9

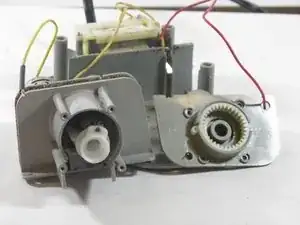

Вытяните внешнюю крышку из камеры резки и установите их рядом.
Шаг 10

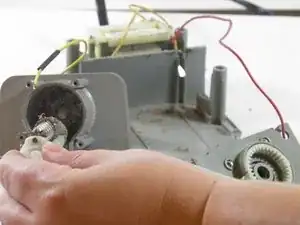

Осторожно вытяните режущий элемент из камеры резки.
Следите за стружкой и мусором.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
