Мод подсветки AGS-101 для Gameboy Advance

Снимите заднюю крышку отсека батарейки, нажав на защелку и потянув наружу.

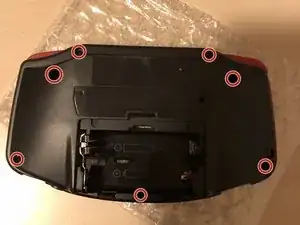

Отверткой Y1 открутите шесть винтов задней панели.

Отверткой Phillips #1 отвинтите винт на нижней части задней панели.

Снимите заднюю панель, оттянув её одной рукой, удерживая переднюю часть в другой руке.

Будьте внимательны: правые и левые триггеры, боковые панели и выключатель питания могут выпасть при снятии задней панели.

Снимите левые и правые триггеры, поддев и потянув их от корпуса.

То же самое сделайте с боковыми панелями.

Только для тугих или заклинивших триггеров. Отрегулируйте и исправьте триггеры и соберите обратно. Большинство заеданий вызваны неправильно установленными или зажатими кнопками в их корпусе.

Снимите серый выключатель питания, потянув его вверх и от корпуса. При необходимости замените другим выключателем.

Отверткой Phillips #1 открутите три винта на печатной плате.

На некоторых платах Game Boy Advance отсутствует крайний правый винт.

Оттяните печатную плату от передней панели, поднимая за нижнюю часть платы, при этом верхняя ленточная шлейф остаётся подключенной.

Осторожно: не повредите верхний ленточный шлейф — тяните аккуратно.

Извлеките резиновые накладки кнопок из их посадочных мест.

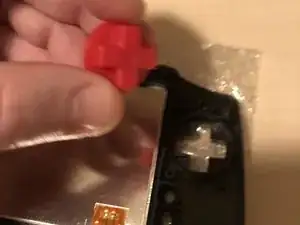

Снимите пластиковые кнопки и крестовину под резиновыми накладками пинцетом или вручную.

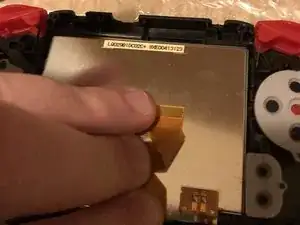

Используйте лопаточку/пинцет/ноготь, чтобы отжать фиксатор разъёма ленточного кабеля ЖК, подняв серые защёлки по бокам вверх (в направлении верхнего края платы).

После отщёлкивания разъёма ленточный кабель ЖК легко выскользнёт и может быть извлечён без приложения усилий пальцами или пинцетом.

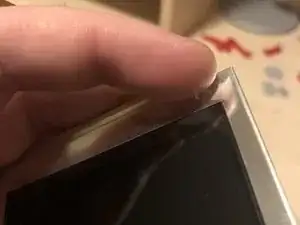

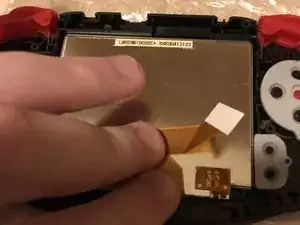

С помощью лопаточки подденьте экран и снимите его с передней панели. Поместите лопаточку в пространство непосредственно слева от крестовины.

Экран и передняя панель соединены чёрной лентой, которая может порваться, если снимать неаккуратно.

Вы можете использовать iOpener или фен с другой стороны передней панели, чтобы размягчить чёрную ленту.

При необходимости удалите чёрную ленту пинцетом.

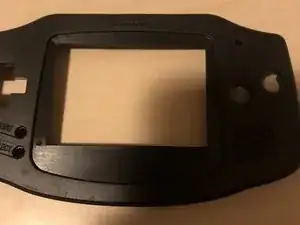

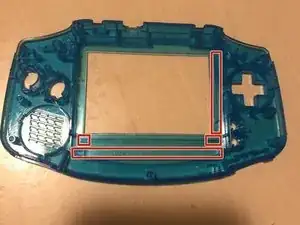

Отрежьте пластик от корпуса по меткам, отмеченным красным.

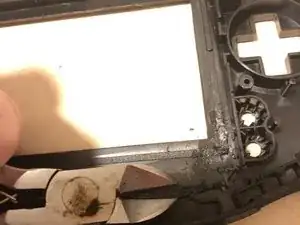

Используйте нож для отрезания больших кусков пластика.

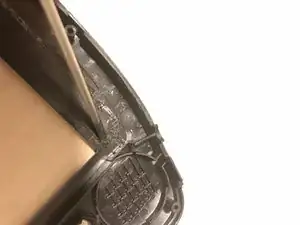

Повторно используйте нож для удаления небольших участков пластика корпуса. Это необходимо, чтобы ЖК позиционировался правильно.

Режьте только выступающие участки пластика! Возможно, красные метки не на 100% точны. (Для моделей с серийным номером материнской платы, начинающимся с 1, обычно нет необходимости резать пластик с правой стороны).

Первое, что нужно знать: существует 2 модели GBA — с 32-контактной платой и с 40-контактной платой. Прежде чем что-либо заказывать, убедитесь, какая у Вас модель. У GBA, серийный номер материнской платы, начинающийся с 0 — это 40-контактная, если начинается с 1 — это 32-контактная. Пожалуйста, уточните в Гугле, если не уверены, какая у Вас модель.

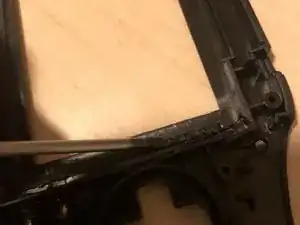

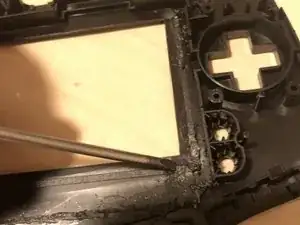

Используйте нож или плоскую отвёртку, чтобы выровнять поверхность. Сделайте её как можно более плоской и удалите весь лишний пластик.

Повторите для всех сторон, которые Вы резали ранее.

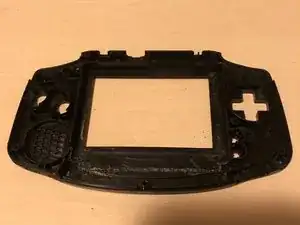

Проверьте, всё ли отрезано и выровнено. Если всё выглядит хорошо, продолжайте.

Не беспокойтесь о передней части. Чаще всего передняя часть остаётся в порядке, и резы на задней стороне не будут видны после сборки. Но проверьте перед продолжением.

Проверьте, сидит ли экран заподлицо.

Убедитесь, что экран подходит плотно. В корпусе мало места. Если продолжить при плохой подгонке, Вы можете повредить экран. При необходимости срежьте ещё пластика.

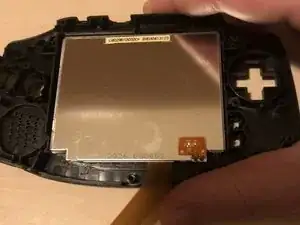

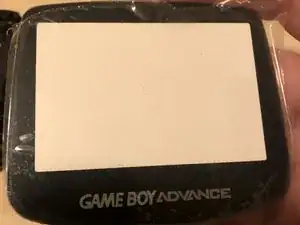

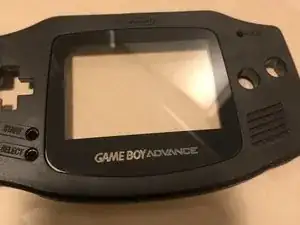

Установите новое защитное стекло в корпус.

Оно должно выглядеть как на втором изображении. Оно должно быть прикреплено клейкой лентой, уже нанесённой на стекло. Убедитесь, что стекло чистое и не повреждено!

Снимите защитную плёнку с экрана.

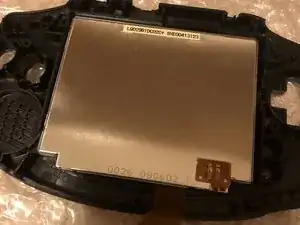

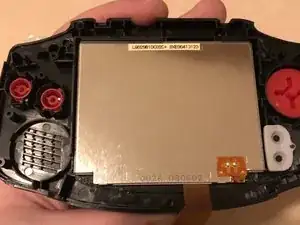

Установите экран в корпус.

По углам экрана можно приклеить небольшой кусочек двухстороннего скотча, чтобы облегчить установку (убедитесь, что он тонкий) — это необязательно. Помните, что нельзя касаться экрана после снятия защитной плёнки.

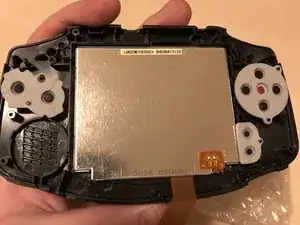

Установите кнопки в корпус.

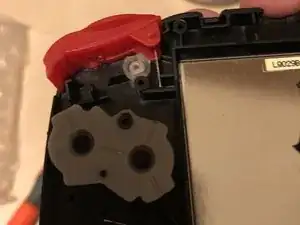

Установите резиновую прокладку кнопок старт/селекта в корпус.

Вставьте резиновые контакты.

Вы также можете сразу установить кнопки L/R, но если вы хотите, это можно сделать позже — проблем не будет.

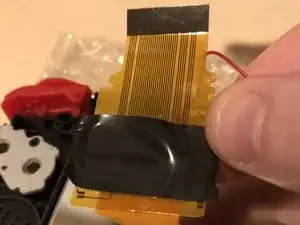

Сложите кабель ЖК-экрана в форму «Z». Кабель слишком длинный, это необходимо, иначе он не поместится.

Сейчас самое подходящее время взять адаптер.

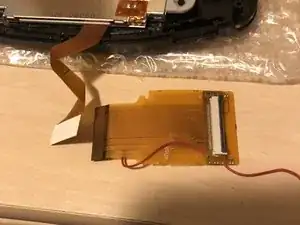

Подключите кабель ЖК-экрана к ZIF-разъёму, как показано на 2-й фотографии.

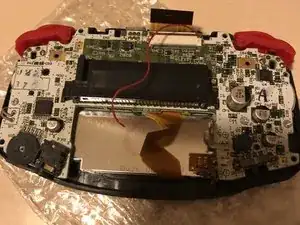

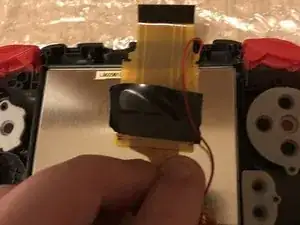

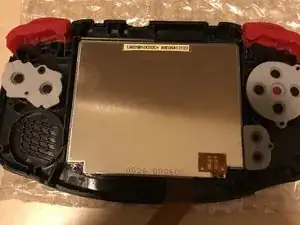

Снова сложите кабель ЖК-экрана в форму «Z» и расположите адаптер на экране, как показано на 3-й фотографии.

Обычно на кронштейне есть лента; если её нет, положите кусочек электрозащитной ленты, чтобы зафиксировать его.

Не забудьте снова сложить кабель в форму «Z».

Установите плату. КОГДА плата будет на месте, продолжайте.

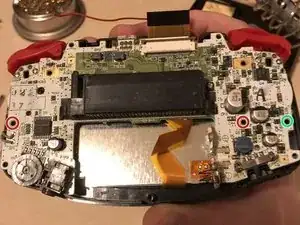

Верните винты на места, выделенные красным.

У некоторых моделей есть третий винт.

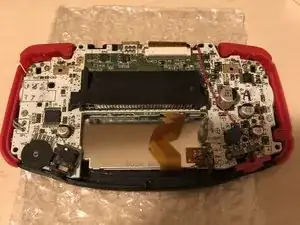

На 2-й фотографии показано, как всё выглядит с установленными винтами.

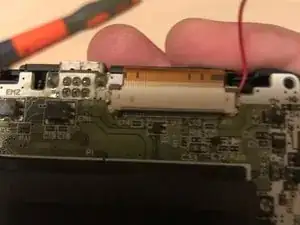

Откройте ZIF-разъём снова и вставьте лентовый кабель.

Если кабель не встаёт, проверьте ваш адаптер и повторите шаг 21.

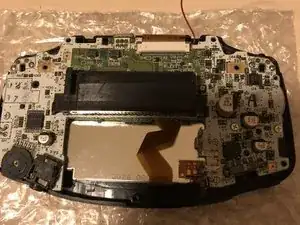

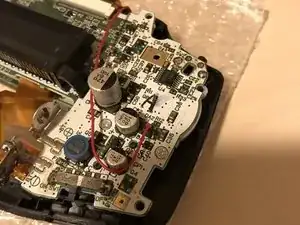

Закройте ZIF-разъём с лентовым кабелем ЖК-экрана. Убедитесь, что красный провод от адаптера находится на своём месте, как показано на 2-й фотографии.

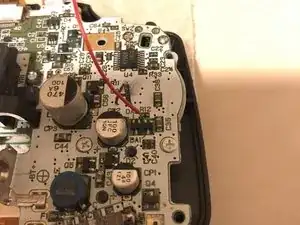

На 3-й фотографии показано, как это должно быть.

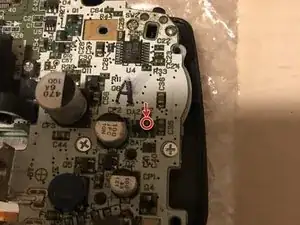

Это контакт, который вам нужен! Это ЛЕВАЯ ножка DA1!

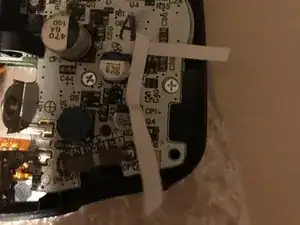

Заклейте другие ИС лентой. Это предотвратит случайные перемычки и убедит вас, что вы выбрали правильный контакт.

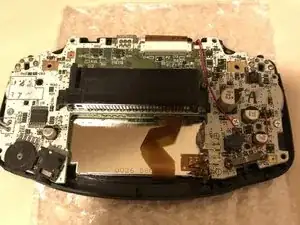

Припаяйте красный провод к ЛЕВОЙ ножке DA1.

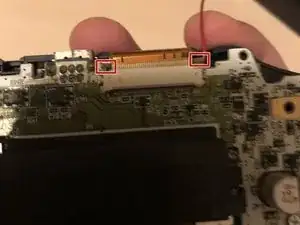

Проложите провод, как показано на 1-й фотографии.

На 2-й фотографии показано, когда всё хорошо и завершено.

Теперь установите амортизаторы и кнопки L/R (если не установлены ранее). Не забудьте также вернуть кнопку питания на место!

Установите заднюю панель и верните винты на место.

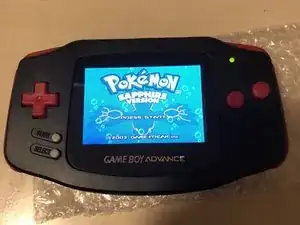

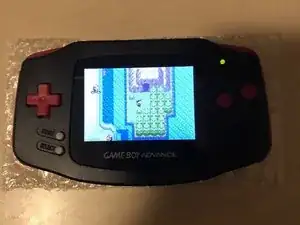

Готово! Если всё собрано верно, экран должен работать. Удачной игры!
