Замена кабеля контроллера XBOX S
Если ваш кабель контроллера Xbox S не работает, используйте это руководство для его замены. Кабель позволяет контроллеру подключаться к консоли. Шаги 4 и 5 требуют использования паяльника. Это видео поможет вам в ремонте устройства.
Шаг 1
Снимите семь винтов длиной 9,4 мм на задней панели контроллера с помощью отвертки Philips #00.
Один винт скрыт за наклейкой на задней панели контроллера. Снимите эту наклейку и также удалите винт.
Шаг 2
Держите контроллер вниз лицом, чтобы предотвратить выпадение компонентов.
Снимите заднюю оболочку.
Переверните контроллер и снимите переднюю оболочку.
Шаг 3
Вытолкните плату из заднего корпуса, чтобы получить доступ к кабелю.
Обратите внимание на порядок проводов, подключенных от кабеля к плате. Эти провода нужно будет установить в том же порядке.
Шаг 4

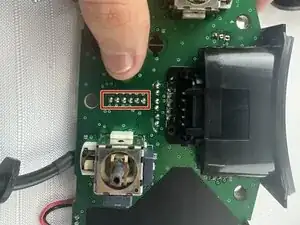

Открутите точки подключения с противоположной стороны платы. Вернитесь и нажмите на все контакты, чтобы вытолкнуть их из отверстий.
Разъем либо выпадет сам, либо легко освободится с другой стороны.

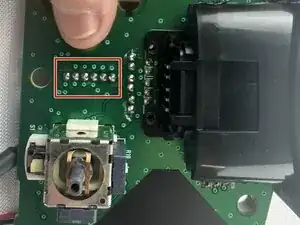

Если он не освободится, повторно нагрейте и удалите дополнительный припой с точек на плате.
Уберите оставшийся материал, воспользовавшись 99% изопропиловым спиртом.
Шаг 5

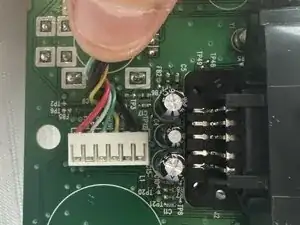

Вставьте контакты нового кабеля в существующее отверстие.

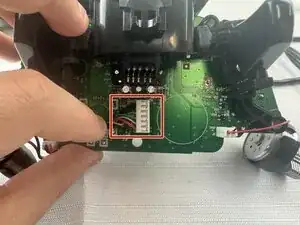

Помните, что красный провод должен быть ближе к нижней части при установке.
Добавьте припой к точкам соединения на противоположной стороне платы.
Заключение
Чтобы собрать устройство заново, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
